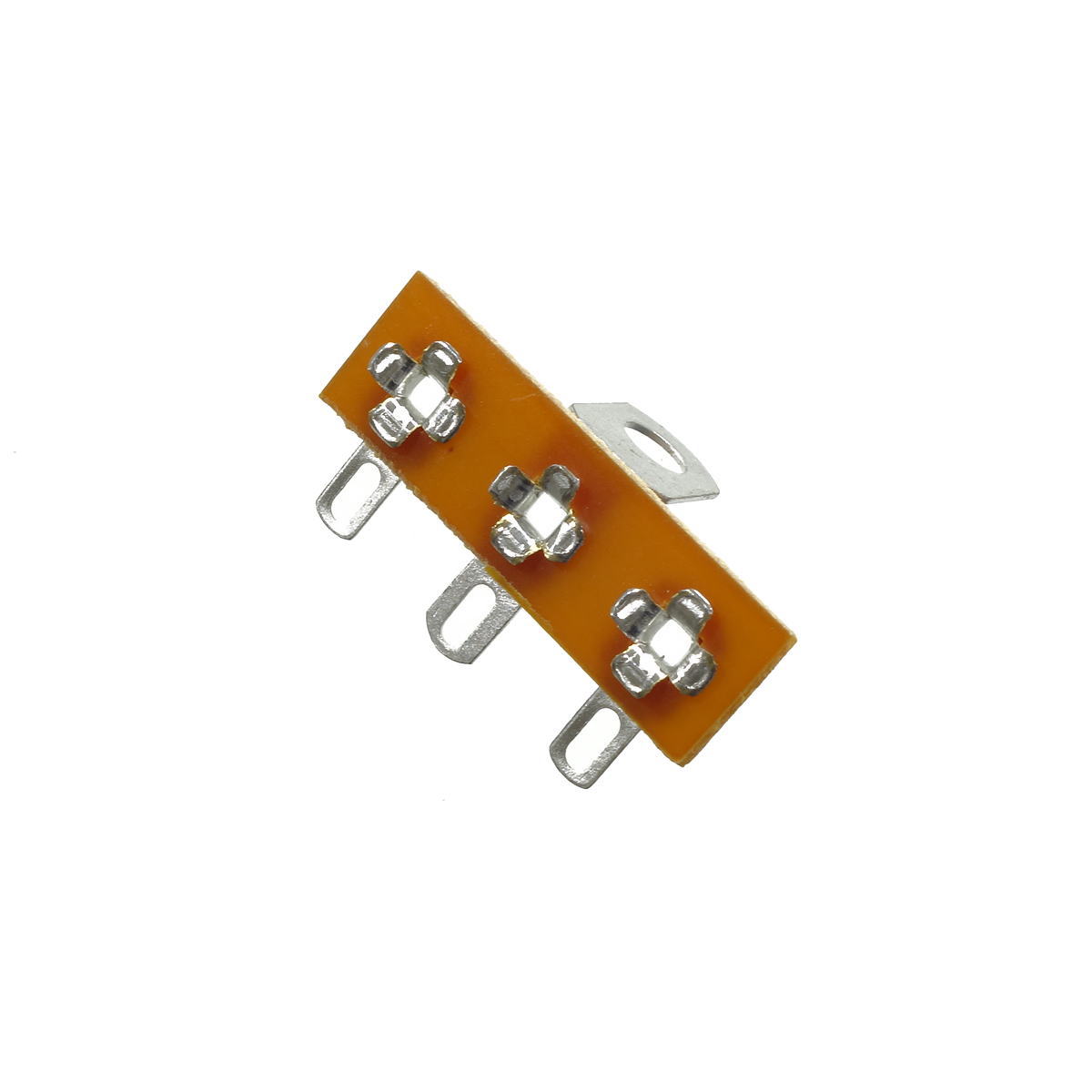

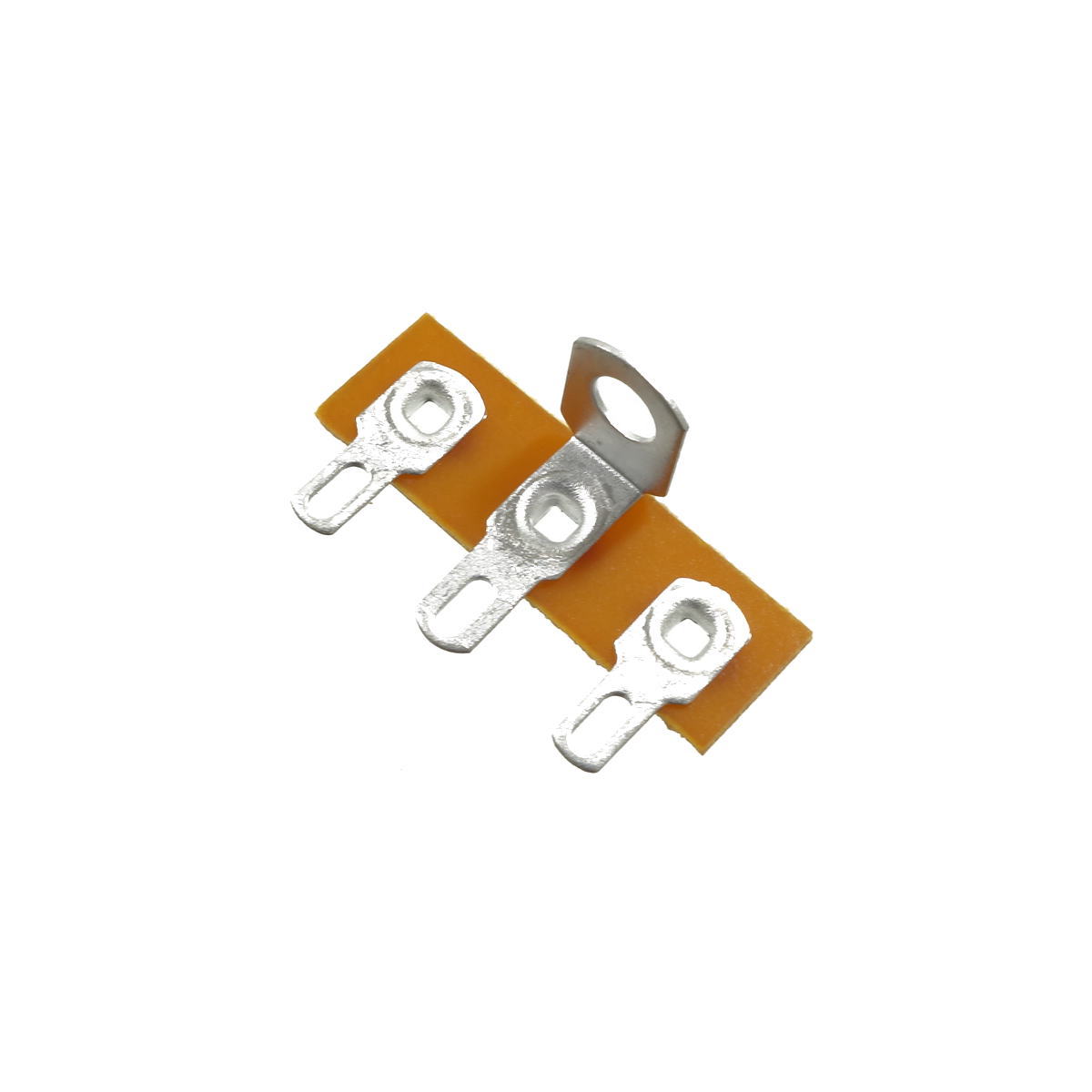

ラグ板 縦型 2極【L-3552-2P】

ラグ板 縦型 2極【L-3552-2P】

メーカー名:
型番:
L3552-2P
箱番号:
環境区分:
RoHS対応
品質ランク:
M1
数量

自社在庫数
1,469
2024/03/05 07:32 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1枚以上
¥93.00
(税込¥102.00)

ラグ板 縦型 2極【L-3552-2P】の概要

平面状の平ラグに対して立ラグと呼ばれるこの部品は真空管時代には部品実装と配線のはんだ付けの中継点として標準的に使われていました。現在でも例えばシャーシーの外れにセンサーやLEDなどリード線実装の部品を単独配置しなければならない場合の中継点などに利用されます。絶縁板の支持が一か所でそこを中心に回りやすく足の強度もそれほど高くないため特に多ピンの製品では外側に近いピンが振れて他とショートしないように注意してください。(大昔の教科書には書いてありました。)

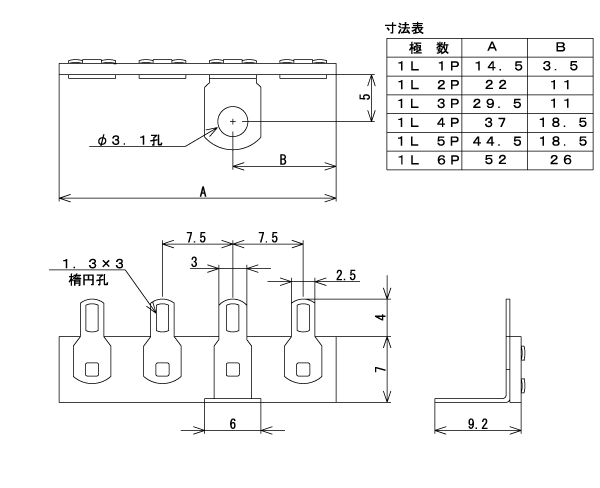

【仕様】
形状立ラグ
極数2
極間ピッチ7.5mm
極ピッチ
耐電圧(1分間)AC300V
入数1枚
絶縁抵抗DC100V、30MΩ以上
主絶縁材(本体)フェノール積層板 (UL94HB)
端子金具ハンダ付け用端子

営業所在庫状況

好評発売中
営業所 在庫数
仙台営業所 12枚
秋葉原営業所 11枚
西東京営業所 4枚
静岡営業所 12枚
浜松営業所 6枚
名古屋営業所 5枚
金沢営業所 3枚
福井営業所 4枚

ラグ板にはこちらの製品もございます。

ラグ板
