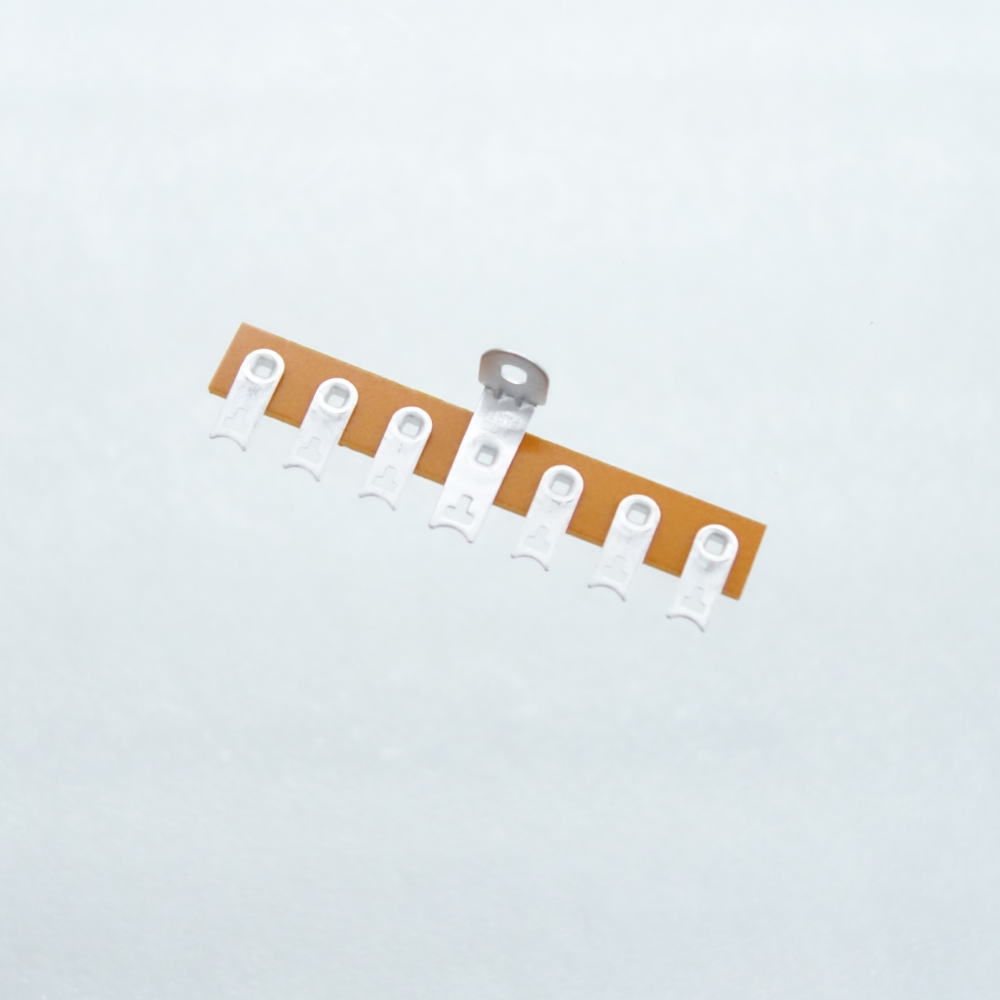

ラグ板 縦型 6極【L-590-6P】

数量
1枚以上
¥100(税抜)
100枚以上
¥90(税抜)
200枚以上
¥80(税抜)
自社在庫数
333

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

平面状の平ラグに対して立ラグと呼ばれるこの部品は真空管時代には部品実装と配線のはんだ付けの中継点として標準的に使われていました。現在でも例えばシャーシーの外れにセンサーやLEDなどリード線実装の部品を単独配置しなければならない場合の中継点などに利用されます。絶縁板の支持が一か所でそこを中心に回りやすく足の強度もそれほど高くないため特に多ピンの製品では外側に近いピンが振れて他とショートしないように注意してください。(大昔の教科書には書いてありました。)

【仕様】
・形状:立ラグ
・極数:6
・極間ピッチ:10mm
・極ピッチ:
・耐電圧(1分間):AC500V
・入数:1枚

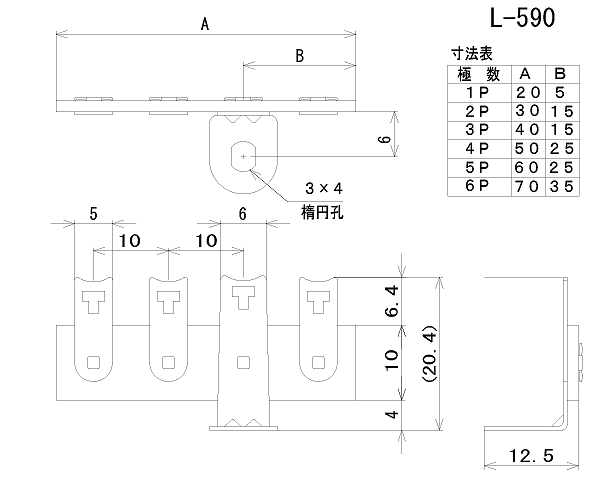

17476 0000000000139060 _0278-00 L590-6P 回路図
