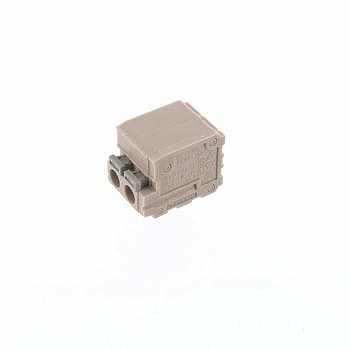

貫通型スクリューレス端子台 横型 250V-10A (国内) 2極【ML800S1H2P】

貫通型スクリューレス端子台 横型 250V-10A (国内) 2極【ML800S1H2P】

メーカー名:
型番:
ML800S1H2P
環境区分:
RoHS対応
品質ランク:
M1
数量
1個以上
¥120.00(税抜)
100個以上
¥108.00(税抜)
200個以上
¥96.00(税抜)
500個以上
¥84.00(税抜)
自社在庫数
26

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

商品説明

使用可能電線範囲 単線 : 0.4mm2〜1.2mm2 (AWG26〜AWG16) 撚線 : 0.2mm2〜1.25mm2 (AWG24〜AWG16)、素線径0.18mm以上
【仕様】
定格250V-10A
極数2極
端子間ピッチ5mm
端子金具PC端子
推奨適合工具マイナスドライバー(軸径Φ3、刃先巾2.6)
備考横型

接続用ねじが不要な端子台として「スクリューレス端子台」があります。
電線の被覆をむいて端子台にワンタッチで接続できるもので、結線の作業性が良くなります。結線または結線解除はボタンを押しながら挿入穴に電線を差し込むまたは引き抜くだけで専用工具は不要です。

パネル取り付け用、基板取付用、中継用などがあり、ユニバーサル基板で実装できる穴径ものもあります。

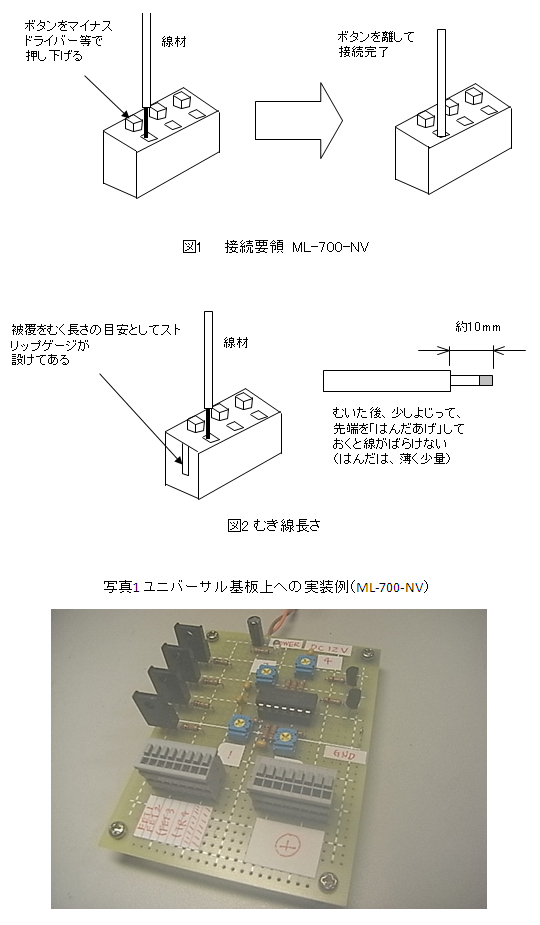

【図1】に接続要領を示します。ボタン操作は指でも可能ですが、マイナスドライバーを用いると作業性が良いです。
また【図2】のように線をむく長さの目安として端子台横にストリップゲージが設けてあります。

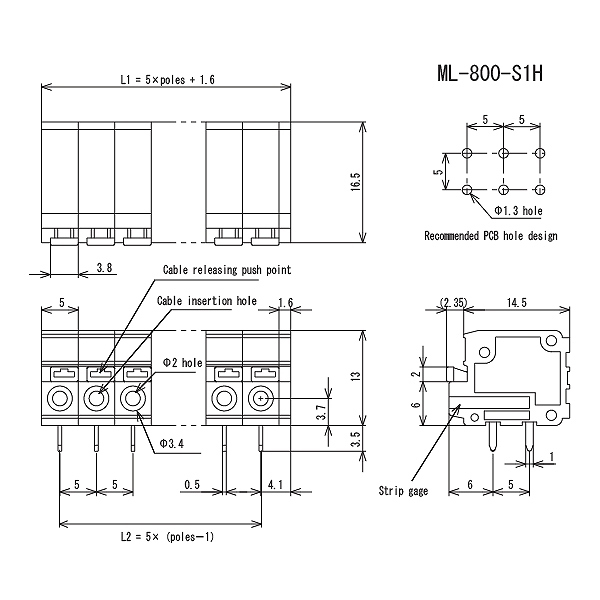

17770 0000000000094859 #K-116 ML800S1H2P 回路図
