ATOM HUB PROTO基板キット【M5STACK-K039】の概要

ATOMシリーズのプロトタイプ用基板モジュール

ATOMシリーズで使用するために設計されたDIYプロトボードモジュールです。ユーザーのニーズに応じて回路を構築したり、周辺機器を接続したりができます。3.96mmピッチのプラグが付属し、筐体に取り付けることができます。

ATOM Lite/Matrixは付属していません。

ATOMICプロトキットに比べて大型で、規模の大きな回路や周辺機器を多数接続するような用途に適しています。VH3.96インターフェース、DC5Vインターフェース、GROVE互換インターフェースなどが使用できます。筐体の側面部は簡単に切り取ることができ、コネクタなどを取り付ける口を作ることができます。

本体の裏には、さまざまな取り付け穴が備え付けてあり、一般的な壁掛け穴やネジ固定穴だけではなく、スライドレールクランプの固定にも対応しています。

内部に取り付けられるプロト基板には45×35×20mmのユニバーサルエリアがあり、自作のハードウェアを自由に作成できます。

●特長

・Atom Matrix/Atom Liteに対応
・コンパクトな設計
・産業用アプリケーション
・複数のインターフェース出力
・複数の取付穴

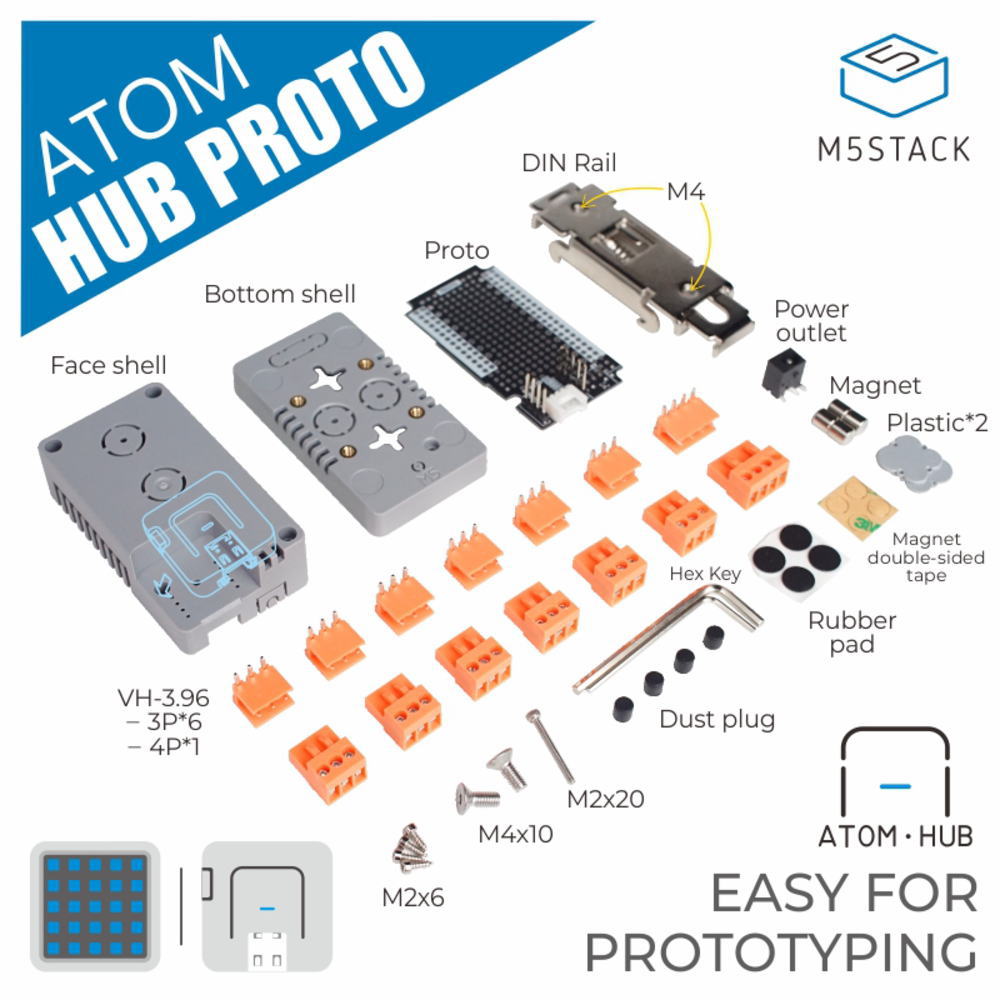

【内容物】

・プロト基板(GROVE互換ポート付) ×1
・3.96×4Pプラグ+プラグベース ×1
・3.96×3Pプラグ+プラグベース ×6
・ATOM HUB PROTOフェースシェル ×1
・DC5V 電源コンセント ×1
・ダストプラグ ×4
・DINレール ×1
・プラスチック ×2
・磁石用両面テープ ×4
・ラバーパッド ×4
・磁石 ×4
・M2×6mm六角セルフタッピングネジ ×4
・M2×20mm六角穴付き小ネジ ×1
・M4×10mm六角皿ネジ ×2
・M2六角レンチ ×1
・M4六角レンチ ×1

●仕様

外部ポート・VH-3.96 4P ×1
・VH-3.96 3P ×6
・DC5 V 入力 ×1
・GROVE互換ポート ×1
本体重量93g
総重量105g
製品寸法72×40×30mm
包装寸法104×77×35mm
ケース素材プラスチック(PC)


【使い方】

・外部電源が必要な場合は、USBを使ってATOMに直接給電するか、DC5Vコネクタをはんだ付けして、ATOMの対応ピンに正極/負極を接続してください。入力電圧が5Vを超える場合、電圧降圧回路が必要です。
・GROVE互換ポートを使う場合は、そのピン番号に対応するパッド上の引き出し点に接続してください。

【資料】

製造元ドキュメント
PCB基板設計ファイル(pcbdoc)

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら
