ODYSSEY X86J4105864 Win10搭載ミニPCボード【102110478】の概要

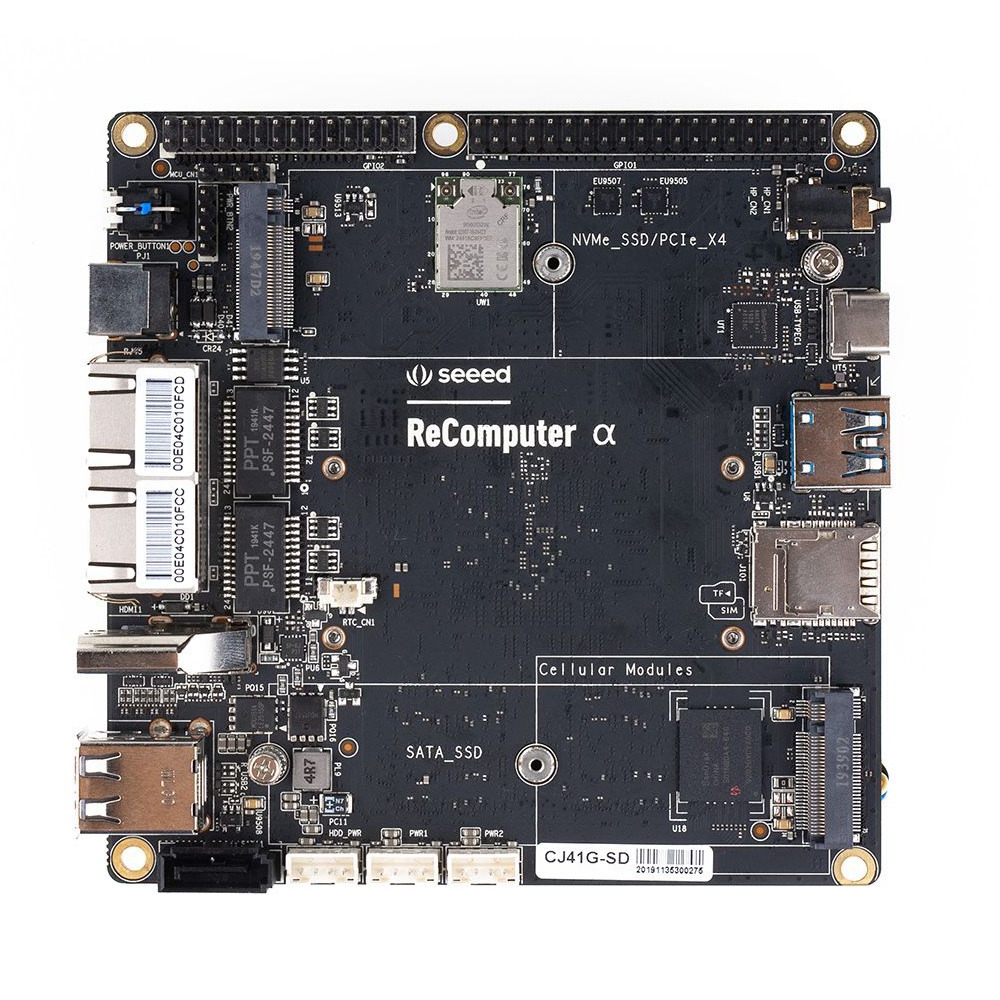

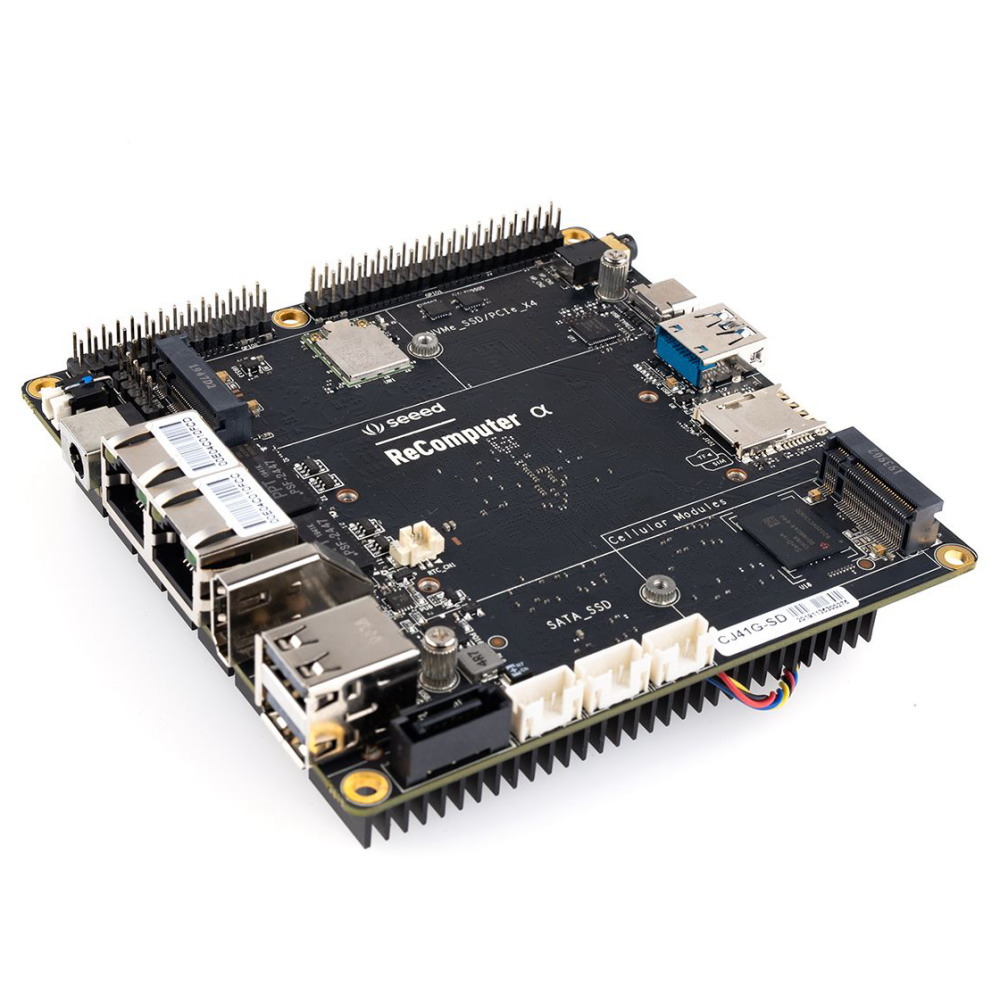

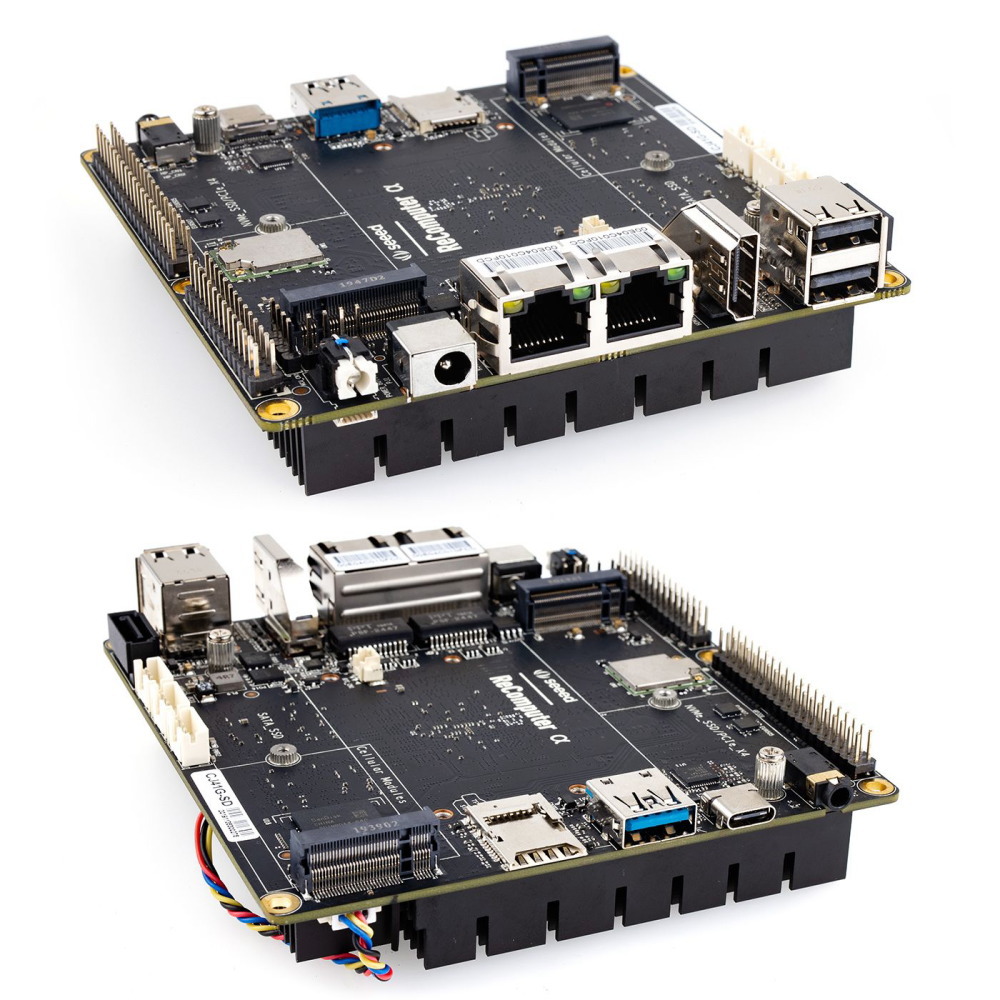

Windows 10を搭載したシングルボードコンピュータ

ODYSSEY-X86J4105を使用すると、IoTのエッジコンピューティングアプリケーションをパワフルなCPUと豊富な通信インターフェースで構築することができます。

ODYSSEY-X86J4105は、2.5GHzでバースト動作が可能なクアッドコア1.5GHz動作のインテルCeleron J4105をベースにしています。x86プラットフォームでArduinoをプログラムできるArm Cortex-M0+ MCUであるATSAMD21コアも搭載しています。
このモデルはWindows 10 Enterpriseがプリインストール済みです。

※別売のre_computerケースは、ODYSSEY-X86J4105だけでなく、すべての一般的なボードコンピュータと互換性があります。
※ファンが回転しない場合は、下記の点をご確認ください。
(1) CPU自体には温度センサーがありません。温度センサーは、基板上のCPUの近くにあります。
(2) BIOSで設定される温度
値は、CPUの温度ではなく基板の温度に基づいています。
(3) 基板からCPUへの温度の遷移には遅延があります。
そこで、CPUを全負荷で20分間実行してみてください。

●特徴

・Intel Celeron J4105、クアッド-コア1.5-2.5GHz
・デュアルバンド2.5GHz/5GHz Wi-Fi
・Intel UHDグラフィックス600
・デュアルギガビットイーサネット
・Arduinoコプロセッサ:ATSAMD21(Arm Cortex-M0+)
・Raspberry Pi 40ピン互換
・M.2 PCIe(Bキー、Mキー) ×2
・Windows 10とLinux OSをサポート
・Groveシステム互換

●仕様

プロセッサーIntel Celeron J4105(1.5~2.5GHz)
コプロセッサMicrochip ATSAMD21G18(32ビットArm Cortex M0+)
グラフィックスIntel UHDグラフィックス600(250~750MHz)
メモリ
LPDDR4 8GB
ストレージ
eMMC 64GB
OS
Windows 10 Enterprise(アクティベート済み)
ワイヤレスWi-Fi 802.11/b/g/n/ac@2.4/5GHzのHT160
ネットワークIntel I211AT:PXEをサポート
オーディオマイク+ヘッドホン コンボコネクタ
ヘッダRaspberry Piと互換性のある40ピンヘッダー ×1
28ピンヘッダー(SAMD21G18) ×1
フロントパネルオーディオコネクタ ×1
4ピンヘッダー(SAMD21G18のUART機能) ×1
ファンポート(4ピン、1.25mm、PWM、5V) ×1
4ピンSATA電源コネクタ ×3
4ピンヘッダー(電源とスイッチ) ×1
USBUSB2.0 Type-A ×2、USB3.1 Type-A ×1、USB3.1 Type-C ×1
ビデオ・インターフェイスHDMI2.0a:4096×2160 @ 60Hz/24bpp
DP1.2a:4096×2160 @ 60Hz/24bpp
拡張スロットM.2(Key B、2242/2280):SATA III
M.2(Key M、2242/2280):PCIe2.0 ×4
microSDカードソケット、SIMカードソケット:SATA III
RTCJST 1.0 CR2032(3V)
TPMビルトインTPM(2.0)
電源DCジャック、5.5/2.1mm、12-19V
USB Type-C:12V
寸法110mm×110mm
証明FCC、CE、TELEC
動作温度範囲0℃~+75℃


【セット内容】
・ODYSSEY-X86J4105 ×1
・ユーザーマニュアル ×1
・SATAケーブル ×1
・アンテナ ×2
・RTCバッテリー ×1
・ヒートシンク(組み立て)
・冷却ファン(組み立て済み)
※ACアダプターは付属していません。下記のACアダプターを合わせてご購入ください。
  【ATS024T-W120U】ACアダプター 12V/2A
