M5Stack用電流計ユニット【M5STACK-U086】

M5Stack用電流計ユニット【M5STACK-U086】

メーカー名:
型番:
M5STACK-U086
品質ランク:
M1
数量

自社在庫数
9
2024/09/19 15:06 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥3,102.00
(税込¥3,412.00)

M5Stack用電流計ユニット【M5STACK-U086】の概要

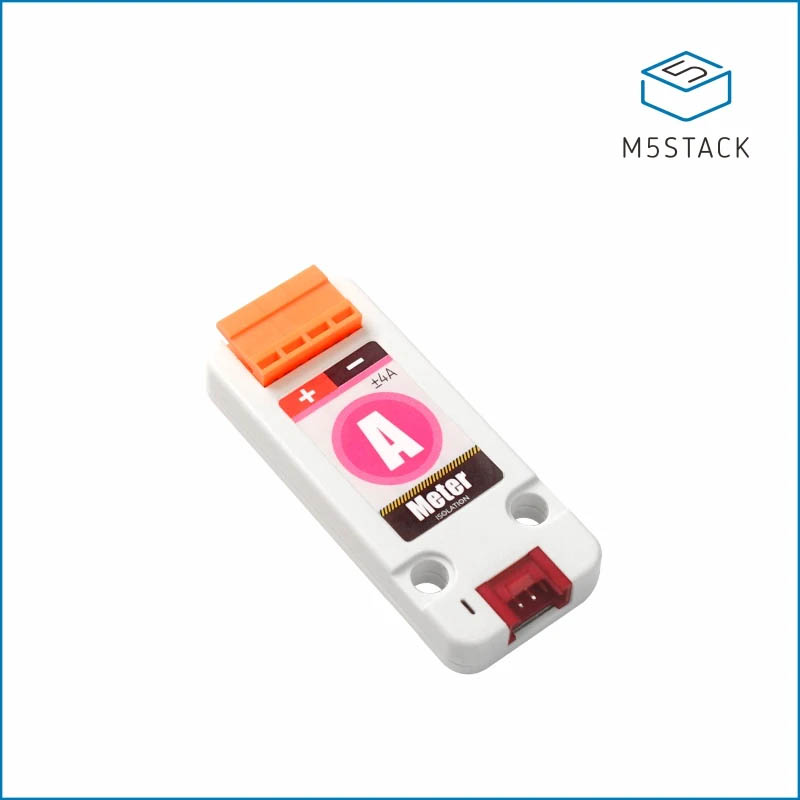

リアルタイムで電流を監視できる電流計ユニット

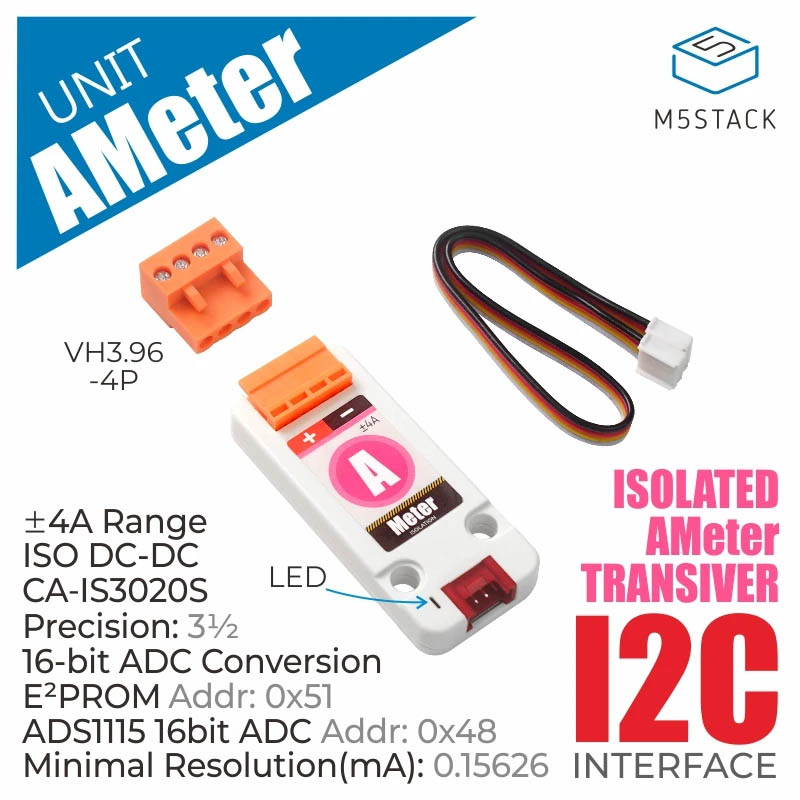

16ビットのA/DコンバータADS1115を使用した電流計です。ユニットは工場出荷時に個別に校正されており、精度は0.1%FS、±1カウント、分解能は0.3mAです。測定の正確さを保証するために、DC/DC絶縁電源を内蔵しています。また、I2Cプロトコルを介して通信ができます(手動で変更しない限りI2Cアドレスは0X48です)。I2Cも低電力アイソレータCA-IS3020Sにより電気的に絶縁されています。最大測定電流は±4Aで、内蔵の4Aヒューズにより過電流による回路の焼損を防ぎます。

【ご注意】
※EEPROM(0x51)には工場出荷時に校正パラメータが書き込まれています。そのため、EEPROMに書き込むと校正データが上書きされ、測定結果が不正確になります。

●特長

・工場出荷時に校正済み
・測定範囲:±4A
・精度:0.1%FS、±1カウント
・解像度:0.3mA
・LED電源インジケータ
・スローブローヒューズによる過電流保護
・CA-IS3020S I2Cアイソレータ内蔵
・DC/DC絶縁電源内蔵
・耐圧:最大5000VRMS
・LEGO互換穴 ×2

●仕様

電流測定範囲最大入力電圧(A)消費電力(W)最小分解能(mA)ゲイン係数
4.09640.96A83.88608W2.5mA0.125
2.04820.48A20.97152W1.25mA0.0625
1.02410.24A5.24288W0.625mA0.03125
0.5125.12A1.31072W0.3125mA0.015625
0.2562.56A0.32768W0.15626mA0.007813

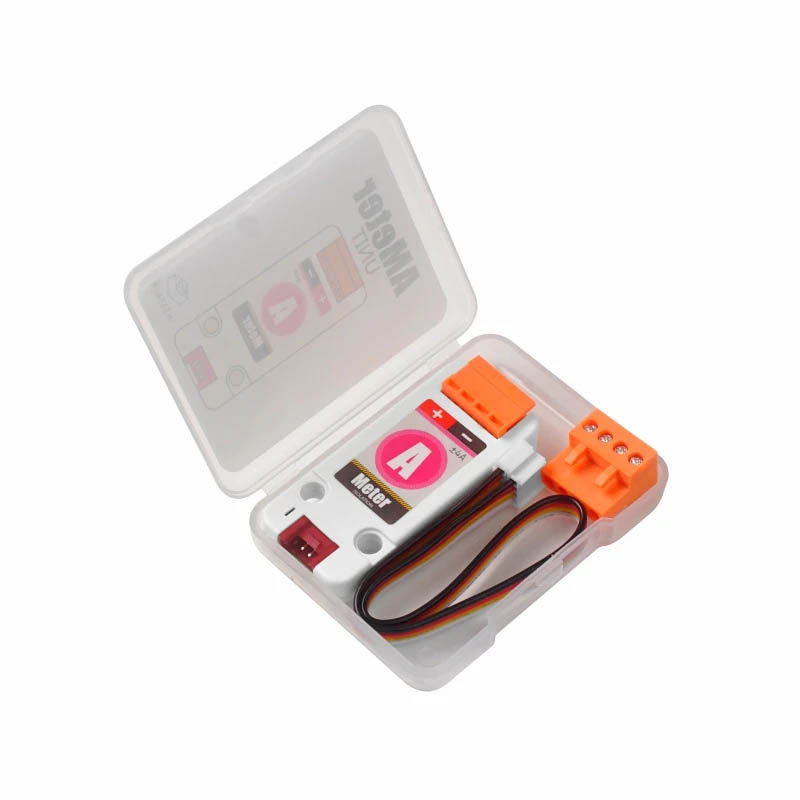

【セット内容】
・電流計ユニット ×1
・GROVE互換ケーブル ×1

【資料】
製造元ドキュメント
Arduinoライブラリ(GitHub)
・データシート
 - CA-IS3020S
 - ADS1115

その他のM5Stack製品はこちら

その他のM5Stack製品はこちら

2190993 0000000201186557 AI-208 M5STACK-U086 回路図
