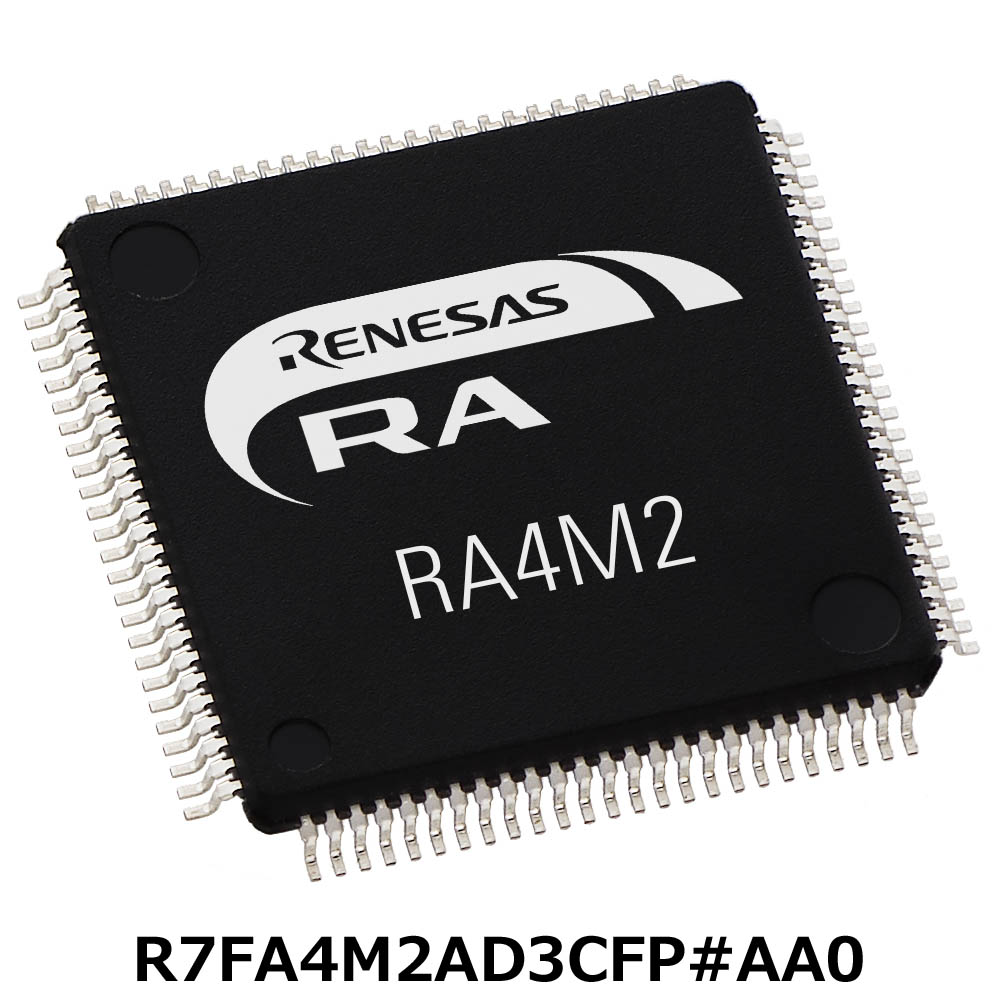

RAファミリRA4M2マイコン(100ピン)【R7FA4M2AD3CFP#AA0】

RAファミリRA4M2マイコン(100ピン)【R7FA4M2AD3CFP#AA0】

メーカー名:
型番:
R7FA4M2AD3CFP#AA0
品質ランク:
S1
数量

1個以上
¥444.00
(税込¥488.00)
50個以上
¥418.00
(税込¥459.00)
100個以上
¥388.00
(税込¥426.00)
200個以上
¥352.00
(税込¥387.00)
納期:
ただいま入荷待ちです

申し訳ございません

RAファミリRA4M2マイコン(100ピン)【R7FA4M2AD3CFP#AA0】の概要

Arm Cortex-M33を採用しTrustZoneを搭載したマイコン


RA4M2グループは、Arm Cortex-M33コアを採用したRAファミリの第三弾です。最大100MHzで動作し、Cortex-M33採用のRAマイコンとしては最もリーズナブルな価格帯で提供されます。外部メモリの拡張にはQSPIインターフェースを使用できます。また、低価格でありながら、TrustZone、ルネサスオリジナルの暗号エンジンであるSecure Crypto Engine(SCE)を搭載しています。

●特長

・100MHz動作のArm Cortex-M33搭載
・電力効率に優れた40nmプロセスを採用
・低電力アプリケーションに適したデータ保持可能な1KBのスタンバイSRAMを搭載
・静電容量タッチセンシングユニット(CTSU2)によるタッチ/非接触アプリケーション
・USB Full-Speed、CAN2.0B、QSPIメモリインターフェースを搭載
・SCI(UART、簡易SPI、簡易I2C)、マルチマスタ対応SPI/I2C、SDホストインターフェース, シリアルサウンドインターフェースを搭載
・TrustZoneおよびSecure Crypto Engine(SCE9)によるセキュアエレメント機能
・FreeRTOSをリファレンスに採用し、Flexible Software Package(FSP)を使用したシステム開発が可能

【応用例】

・セキュリティ機器(火災検知、盗難検知、パネル制御)
・計測機器(電力、自動検針)
・産業機器(ロボティクス、自動開閉装置、工業ミシン、自動販売機、UPS)
・HVAC(Heating, Air Conditioning, Boiler Control)

●仕様

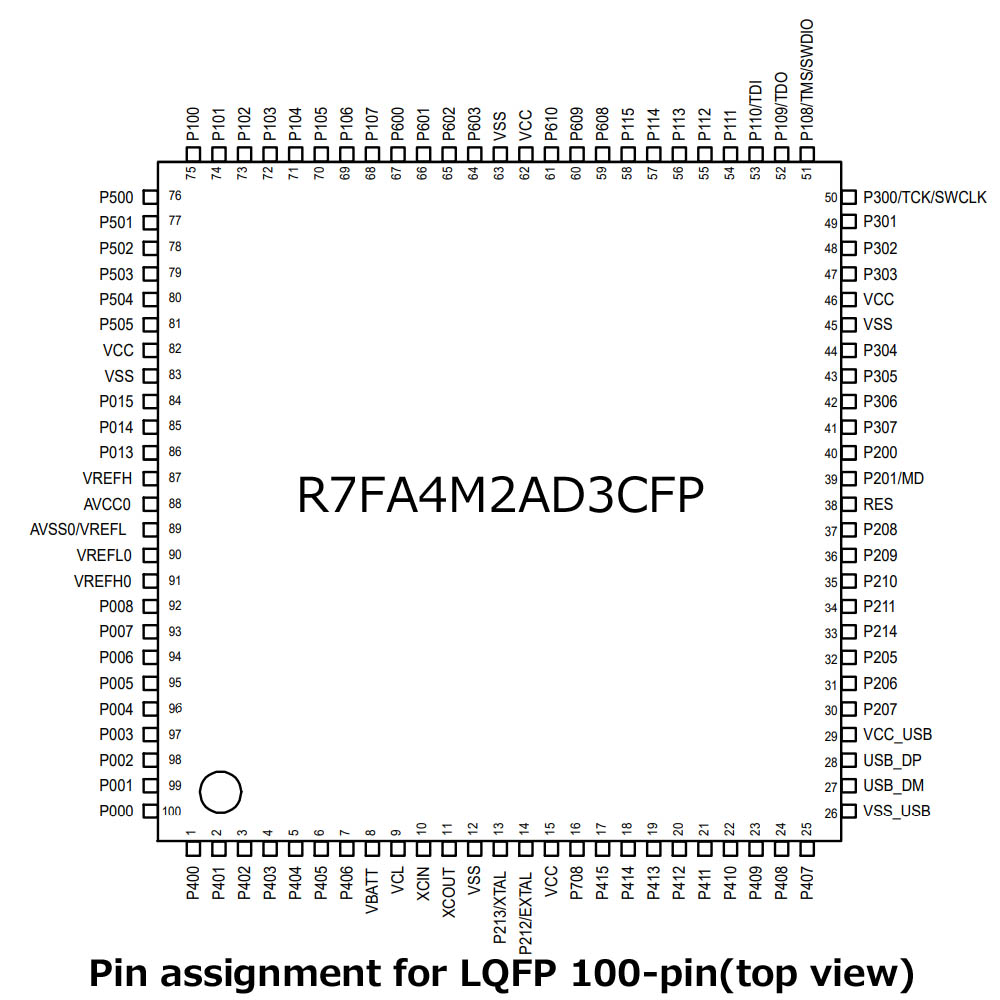

端子総数100ピン
パッケージLQFP
フラッシュメモリコード用512KB、データ用8KB
SRAM128KB
DMAコントローラDTC、DMAC ×8
BUSMPU
CPUコアArm Cortex-M33コア、最大100MHz
CPUクロックソースMOSC、SOSC、HOCO、MOCO、LOCO、PLL/PLL2
システムPOR/LVD、リセット、モードコントロール、パワーコントロール、ICU、CAC、Register write protection
通信機能SCI ×6、IIC ×2、SPI、SSIE、QSPI、SDHI、CAN、USBFS
タイマGPT32 ×4、GPT16 ×4、AGT ×6、RTC、WDT/IWDT
アナログADC12、DAC12 ×2、TSN
インターフェース静電容量タッチセンシングユニット(CTSU ×12)
データ処理CRC、DOC
イベントコントロール(ELC)イベントリンク(ELC)あり
セキュリティと暗号化SCE9, TrustZone, and Lifecycle management
サイズ14mm×14mm
ピッチ0.5mm
動作温度範囲-40℃~+105℃
