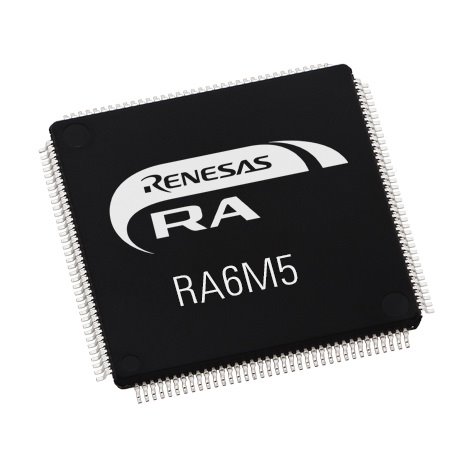

RAファミリRA6M5マイコン(144ピン)【R7FA6M5BH3CFB#AA0】

RAファミリRA6M5マイコン(144ピン)【R7FA6M5BH3CFB#AA0】

メーカー名:
型番:
R7FA6M5BH3CFB#AA0
環境区分:
RoHS3対応
品質ランク:
M1
数量

1個以上
¥1,300.00
(税込¥1,430.00)
50個以上
¥1,235.00
(税込¥1,358.00)
100個以上
¥1,144.00
(税込¥1,258.00)
自社在庫数
10

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

RAファミリRA6M5マイコン(144ピン)【R7FA6M5BH3CFB#AA0】の概要

Arm Cortex-M33を搭載したRAファミリの最上位マイコン


RA6M5マイコンは、CPUコアに最大200MHzで動作するArm Cortex-M33を採用し、2MBのデュアルバンクフラッシュメモリ、512KBのSRAMを搭載したRAファミリの上位機種です。デュアルバンクフラッシュメモリは、バックグラウンド動作とバンクスワップが可能でファームウェアの更新が容易になります。さらに、外部メモリを拡張するためのQSPIインターフェースとOctaメモリインターフェースを備えています。
周辺機能は、DMA付きイーサネットコントローラ、USBフルスピード/ハイスピード、SDHI、CAN-FD、HDMI-CECなどを備えています。セキュリティ機能としてArm TrustZoneとSecure Crypto Engine 9を搭載し、各種暗号のハードウェアアクセラレーション、高度な鍵のハンドリング、タンパ検知、電力解析攻撃への耐性などを実現します。
FreeRTOSをリファレンスに採用し、ドライバやミドルウェアを備えたFlexible Software Package(FSP)や、他のパートナー製ソフトウェアソリューションを使用したシステム開発が可能です。

●特長

・40nm高性能プロセス
・動作電圧範囲:2.7V~3.6V
・最大200MHzで動作する32ビットArm Cortex-M33 & Arm TrustZone
・2MBのフラッシュメモリと512KBのSRAM
・8KBのデータフラッシュ
・1KBのスタンバイSRAM
・静電容量タッチセンシングユニット
・HDMI-CEC
・イーサネットコントローラ、USB High-Speed、CAN-FD
・SCI(UART、簡易SPI、簡易I2C)、マルチマスタ対応SPI/I2C、SDホストインターフェース、シリアルサウンドインターフェース
・QSPIとOctaメモリインターフェース

【応用例】
・セキュリティ機器(火災検知、盗難検知、パネル制御)
・計測機器(電力、自動検針)
・産業機器(ロボティクス、自動開閉装置、工業ミシン、自動販売機、UPS)
・HVAC(Heating、Air Conditioning、Boiler Control)

●仕様

端子総数144ピン
パッケージLQFP
フラッシュメモリコード用2MB、データ用8KB
SRAM512KB
DMAコントローラDTC、DMAC ×8
BUS16-bit External CSC、MPU
CPUコアArm Cortex-M33コア、最大200MHz
CPUクロックソースMOSC、SOSC、HOCO、MOCO、LOCO、PLL/PLL2
システムPOR/LVD、リセット、モードコントロール、パワーコントロール、ICU、CAC、Battery backup、Register write protection
通信機能SCI ×10、IIC ×3、SPI ×2、SSIE、QSPI、SDHI、CAN-FD ×2、USBFS、OSPI、ETHERC、CEC
タイマGPT32 ×4、GPT16 ×6、AGT ×6、RTC、WDT/IWDT
アナログADC12 ×2、DAC12 ×2、TSN
インターフェース静電容量タッチセンシングユニット(CTSU ×20)
データ処理CRC、DOC
イベントコントロール(ELC)イベントリンク(ELC)あり
セキュリティと暗号化SCE9、TrustZone、Lifecycle management
サイズ20mm×20mm
ピッチ0.5mm
動作温度範囲-40℃~+105℃
