裸圧着端子/裸圧着スリーブ用圧着工具【IWS-6】

裸圧着端子/裸圧着スリーブ用圧着工具【IWS-6】

メーカー名:
型番:
IWS-6
品質ランク:
M1
数量

自社在庫数
9
2022/08/16 10:17 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥2,889.00
(税込¥3,177.00)
20個以上
¥2,745.00
(税込¥3,019.00)
50個以上
¥2,601.00
(税込¥2,861.00)
100個以上
¥2,456.00
(税込¥2,701.00)

裸圧着端子/裸圧着スリーブ用圧着工具【IWS-6】の概要

裸圧着端子や裸スリーブ用の圧着工具

中国IWISS社製の1.25mm2、2mm2、5.5mm2の裸端子に対応した裸圧着端子用圧着工具です。JISマーク認証品です。旧仕様のHD-6とは異なり、国内JIS仕様に対応したダイスが搭載されたモデルで、安定した品質が得られます。場所を問わずに力を入れられるので効率よく作業ができ、床に置いて使用することもできます。

●特長

・新ラチェット機構採用で所要握力を30%軽減(弊社品HD-6と比較)

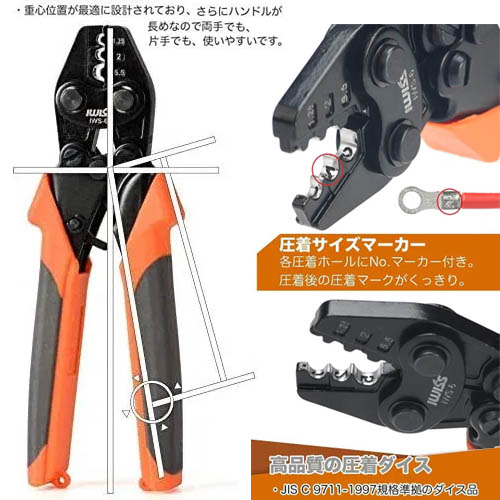

・重心位置を最適に設計
・ハンドルが長めで両手でも片手でも使いやすい
・各圧着ホールにNo.マーカー付き
・ラチェット緊急解除
・JIS規格準拠品

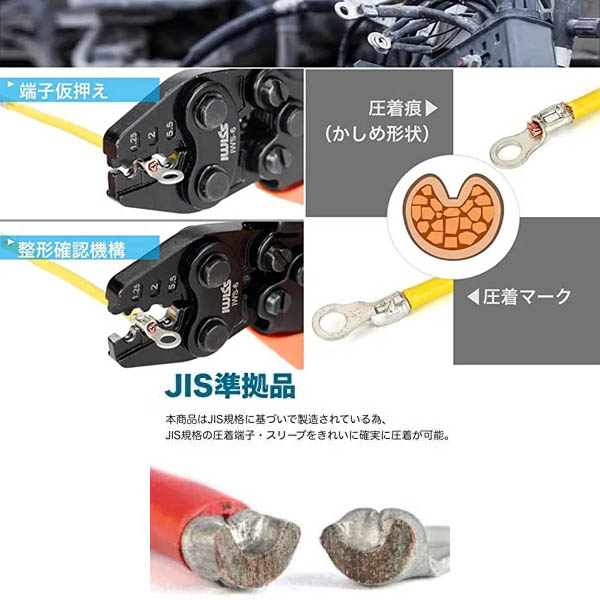

・端子仮押さえ、整形確認機構付き
・圧着痕(かしめ形状)/圧着マークをくっきり残す
・新ラチェット省力機構
・ダイス圧着面は研削処理済み

●仕様

圧着能力1.25mm2/16ゲージ、2.0mm2/14ゲージ、5.5mm2/10ゲージ
全長172mm
重量270g
用途裸圧着スリーブかしめ
適合スリーブ裸圧着端子、裸スリーブ
機能JIS C 9711-1997規格準拠品。クリンプハイト調節ダイヤル、ラチェット緊急解除


【適用電線】

呼び
電線抱合容量
圧着
マーク
JIS
電線
AWG
電線
DIN
1.25
0.25~1.65mm21
#22-16
1.5mm
2
1.04~2.63mm22
#16-14
2.5mm
5.52.63~6.64mm25
#12-10
6.0mm
