ブラシレスDC汎用モーター制御IC【RAJ306001GNP#AAN】

ブラシレスDC汎用モーター制御IC【RAJ306001GNP#AAN】

メーカー名:
型番:
RAJ306001GNP#AAN
品質ランク:
M1
数量

1個以上
¥340.00
(税込¥374.00)
50個以上
¥323.00
(税込¥355.00)
100個以上
¥300.00
(税込¥330.00)
200個以上
¥272.00
(税込¥299.00)
納期:
ただいま入荷待ちです

申し訳ございません

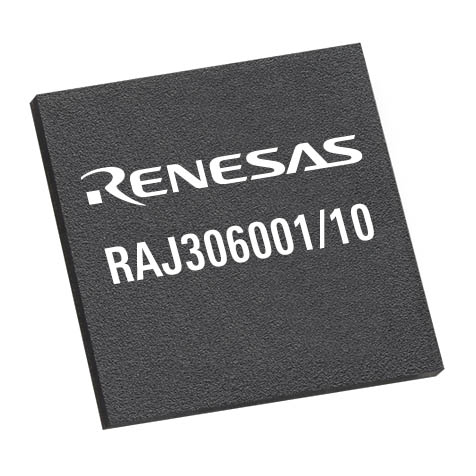

ブラシレスDC汎用モーター制御IC【RAJ306001GNP#AAN】の概要

3相ブラシレスDCモーターの制御IC


RL78/G1Fマイコンとプリドライバを1つのパッケージに組み込んだ3相ブラシレスDCモーター制御ICです。レジスタ設定により最適化を行って、各アプリケーションに対応した適切なモータ制御を実現することができます。プリドライバには、3つのハーフブリッジゲートドライバ、5Vレギュレータ、電流検出アンプ、ホールICコンパレータ、逆起電力アンプ、各種保護機能(過温、過電圧、過電流、モータロック検出)が搭載されています。
3つのハーフブリッジゲートドライバは、ゲート駆動ピーク電流(500mA)の調整、セルフアラインデッドタイムジェネレータ、ゲート駆動電圧の選択、制御信号の設定機能を持ち、高効率と高い柔軟性を実現しています。セルフアラインデッドタイムジェネレータは、ショートスルー電流を防止し、安全な評価環境を提供します。
RL78/G1Fマイコンは安全規格であるIEC60730に対応し、RL78ファミリーの開発ツールを利用できます。

●特長

・MCUとアナログフロントエンド(AFE)をワンパッケージで提供
・8mm×8mmの超小型サイズで柔軟性とパフォーマンスを両立
・2セルから10セルのアプリケーションまで、複数のプラットフォームに対応
・伝導率と電力損失の低減による電力効率の向上
・電源電圧以上のゲート駆動電圧を生成
・バッテリーからの直接駆動が可能
・非常に遅い回転速度でもセンサーレスで制御可能

●仕様

・動作電源電圧:6V~30V
・動作周囲温度:-40℃~+85℃
・VM電流:MCUブロック 5.2mA(HSモード、fIH=32MHz、VDD=5V)
     プリドライバブロック 13.5mA(VM=22.5V)
     VMスタンバイ電流:64µA(typ)

【プリドライバ機能】
・6個のN-MOSFETに対応する3つのハーフブリッジゲートドライバ
 -ゲートドライブのピーク電流を最大500mAまで調整可能
 -セルフアラインデッドタイムジェネレータ機能
 -制御信号設定機能による柔軟性
・ゲート駆動電圧(10V、 13V)に応じてシングル/ダブルの昇圧チャージポンプを選択可能
・ホールセンサータイプとホールセンサーレスタイプに対応
 -ホールICのコンパレータを内蔵(閾値、ヒステリシス電圧を調整可能)
・1シャント電流センスアンプ内蔵
 -ゲイン調整可能(8.25、25、50V/V)
・保護機能
 -UVLO、過温、過電流、過電圧
 -ホールICのモーターロック機能、アラーム状態表示機能

【コントローラ機能】
・フラッシュROM:64KB、データフラッシュ4KB、RAM:5.52KB
・GSI:2 Ch、SPI、2ch、IIc、2ch、UART:1ch
・タイマーアレイユニット:1ユニット(16ビット、4ch)
・モーター制御用タイマーRD(16ビット、2ch)
・エンコード機能付きタイマーRG(16ビット、1ch)
・64MHzモーター制御入力キャプチャタイマー(タイマーRX)
・10ビットA/Dコンバーター:9ch
・GPIO:28ch、入力用ポート:2ch

【用途】
・パワーツール、ガーデンツール、コードレス掃除機
・e-バイク/e-スクーター、BLDCシーリングファン
・ポンプ/ブロワー、クーリングファン
・ドローン、民生用サーボドライブ、テーブルトップロボティクス

その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
