RAJ306010モーター制御IC評価ボード【RTK0EML2C0S01020BJ】の概要

RL78/G23-64p Fast Prototyping Board お試しキャンペーン

RAJ306010モータ制御ICの評価ボード

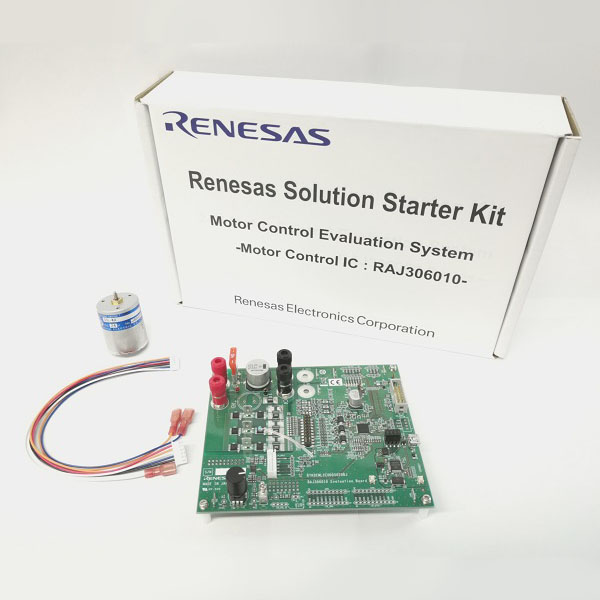

本製品は、RAJ306010を用いたモータシステムの評価用キットです。RAJ306010を実装した基板と、24Vの小型モータ、接続ケーブルで構成されています。
RAJ306010は、RL78/G1Fマイコンとプリドライバを1つのパッケージに組み込んだ3相ブラシレスDCモーターの制御ICです。

【資料】
ユーザーズマニュアル


●仕様

ボードモデル名RTK0EML2C0D05020BJ
電源VMの電源供給範囲。DC6V~42V
安定化電源やバッテリーなどの安定した電源を使用してください。
動作温度室温
動作湿度非結露
MOSFETTPH2R506PL,L1Q[TOSHIBA] 60V/160A
センサーホールIC、エンコーダ
コネクタ 外付けMOSFETコネクタ(CN_INV)※2
エミュレータ用コネクタ(CN_E1)
ホールセンサ信号入力コネクタ(CN_HALL)※2
エンコーダ信号入力コネクタ(CN_ENC)※2
アナログ汎用入出力コネクタ※2
デジタル汎用入出力コネクタ※2
I2C通信コネクタ(CN_I2C)※1、※2
SPI通信コネクタ(CN_SPI)※1、※2
UART通信コネクタ(CN_UART)※1、※2
外部ボリュームコネクタ(CN_VOL)※1
スイッチ/ポテンショメータトグルスイッチ×1
プッシュスイッチ×1
ポテンショメータ×1
LEDユーザーコントロール用LED×6
電源表示用LED×1
ウェーブビューアーツールデスクトップラボ製のICSツールです。
ICSはUART1とDTCのリソースを占有します。

※1 端子は未装着のため、使用時に装着してください。
※2 モニター用の貫通穴があります。


その他のルネサスエレクトロニクス社パッケージや製品情報はこちらからご覧いただけます→
Renesas Star Product
2218965 0000000201224469 #WM-018 RTK0EML2C0S01020BJ 回路図
