PYNQ-Z1+アクセサリーキット【240-114-1】

PYNQ-Z1+アクセサリーキット【240-114-1】

メーカー名:
型番:
240-114-1
品質ランク:
M1
数量

自社在庫数
1
2022/05/24 20:59 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥49,819.00
(税込¥54,800.00)
10個以上
¥47,329.00
(税込¥52,061.00)
30個以上
¥45,834.00
(税込¥50,417.00)
50個以上
¥43,343.00
(税込¥47,677.00)

こちらからもご購入いただけます

1 個以上
¥54,504.31
(税込 ¥59,954.74)

PYNQ-Z1+アクセサリーキット【240-114-1】の概要

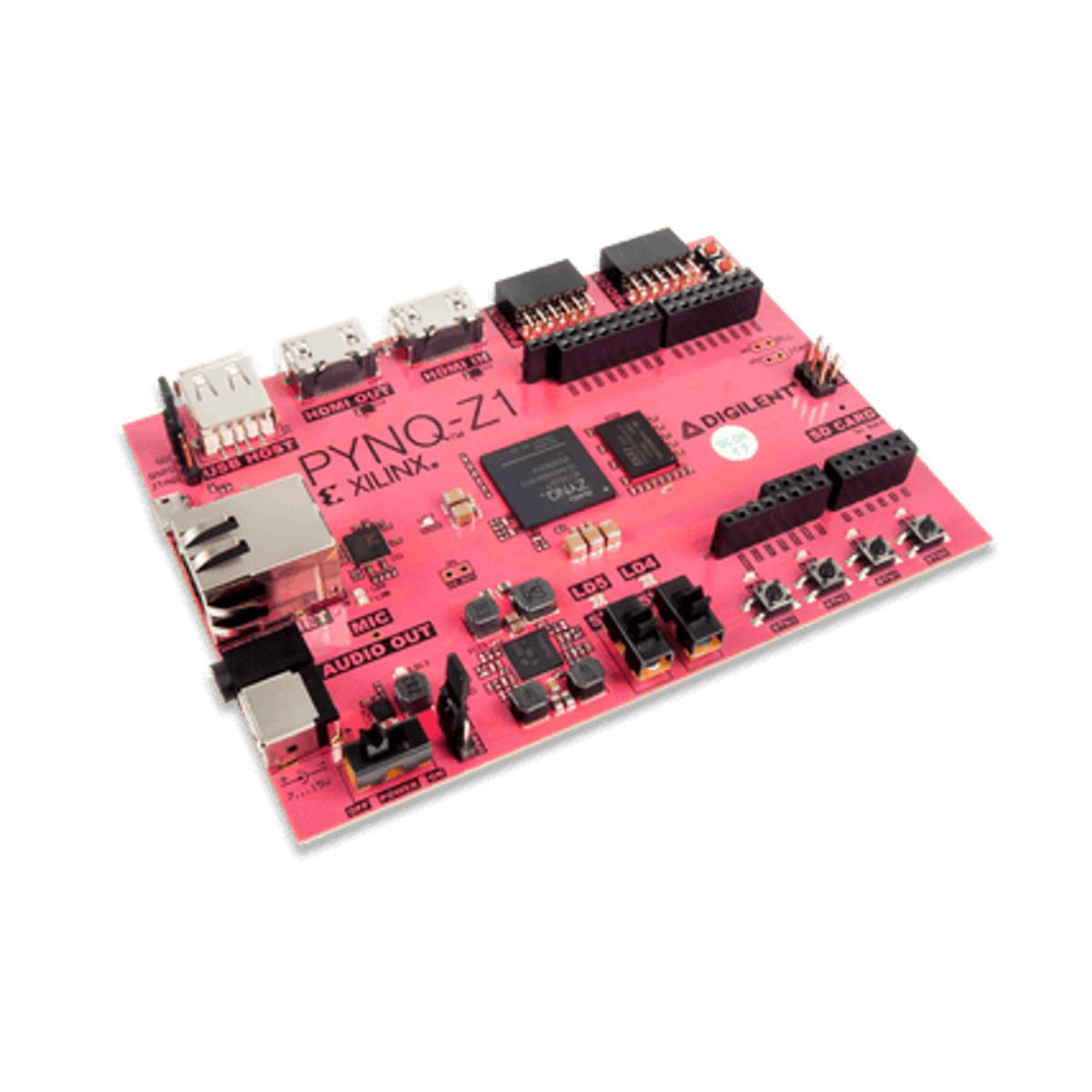

PythonでZynq-7000のプログラムを開発できるボード


PYNQ-Z1ボードは、FPGAのプログラマブルロジックとデュアルコアARM Cortex-A9プロセッサを組み合わせたXilinxのZynq-7000SoCを搭載した開発ボードです。機能はDigilentのArty Z7と似ていますが、Arduino互換ヘッダー、Pmodポート、オンボードI/O、HDMI入出力、オーディオ出力、USBとイーサネットのインターフェースを備えています。これにより、PYNQ-Z1は、画像処理や産業用制御、IoTなどのアプリケーション向けに、簡単にカスタマイズできるSoC開発プラットフォームになります。
PYNQ-Z1では、PYNQオープンソースフレームワークを使用することができます。PYNQは、PythonでFPGAを利用するためのフレームワークです。PYNQイメージを無料でダウンロードしてmicroSDカードに書き込むことで、microSDカードからPYNQ-Z1を起動することができます。PYNQプロジェクトの詳細とサポートについては、www.pynq.ioにアクセスしてください。
また、FPGAによるハードウェア設計には、XilinxのVivado Design Suite WebPACKエディション を無料で利用することができます。

●仕様

■SoC:ZYNQXC7Z020-1CLG400C
 ・650MHzデュアルコアCortex-A9プロセッサ
 ・DMA×8とAXI3スレーブポート×4を備えた️DDR3メモリコントローラ
 ・高速インターフェース:1Gイーサネット、USB2.0、SDIO
 ・低速インターフェース:SPI、UART、CAN、I2C
 ・JTAG、Quad-SPIフラッシュ、microSDカードからプログラム可能
 ・Artix-7ファミリのプログラマブルロジック
   13,300個のロジックスライス(各6入力LUT×4とフリップフロップ×8)
   630KBの高速blockRAM
   クロック管理タイル×4(それぞれにPLLとMMCM)
   220個のDSPスライス
   オンチップA/Dコンバータ(XADC)
■メモリ
 ・512MB DDR3(16ビットバス@1050Mbps)
 ・16MBクアッドSPIフラッシュ
 ・microSDカードスロット
■電源:USBまたは7V~15Vソースから給電
■USB
 ・USB-JTAGプログラミング回路
 ・USB-UARTブリッジ
 ・USB OTG PHY(ホストのみをサポート)
■イーサネット:ギガビットイーサネットPHY
■オーディオとビデオ
 ・PDM出力エレクトレットマイク
 ・3.5mmモノラルオーディオ出力ジャック(PWMフォーマット)
 ・HDMIシンクポート(入力)
 ・HDMIソースポート(出力)
■スイッチ/押しボタン/LED
 ・押しボタン×4
 ・スライドスイッチ×2
 ・LED×4
 ・RGB LED×2
■拡張コネクタ
 ・Pmodポート×2
 ・Arduino/chipKITシールドコネクタ
