※ACアダプターは同梱されておりません。
別途 ATS036T-W120U(12V/3A) と EM-5.5-2.1-2.5 をご購入下さい。
●Description

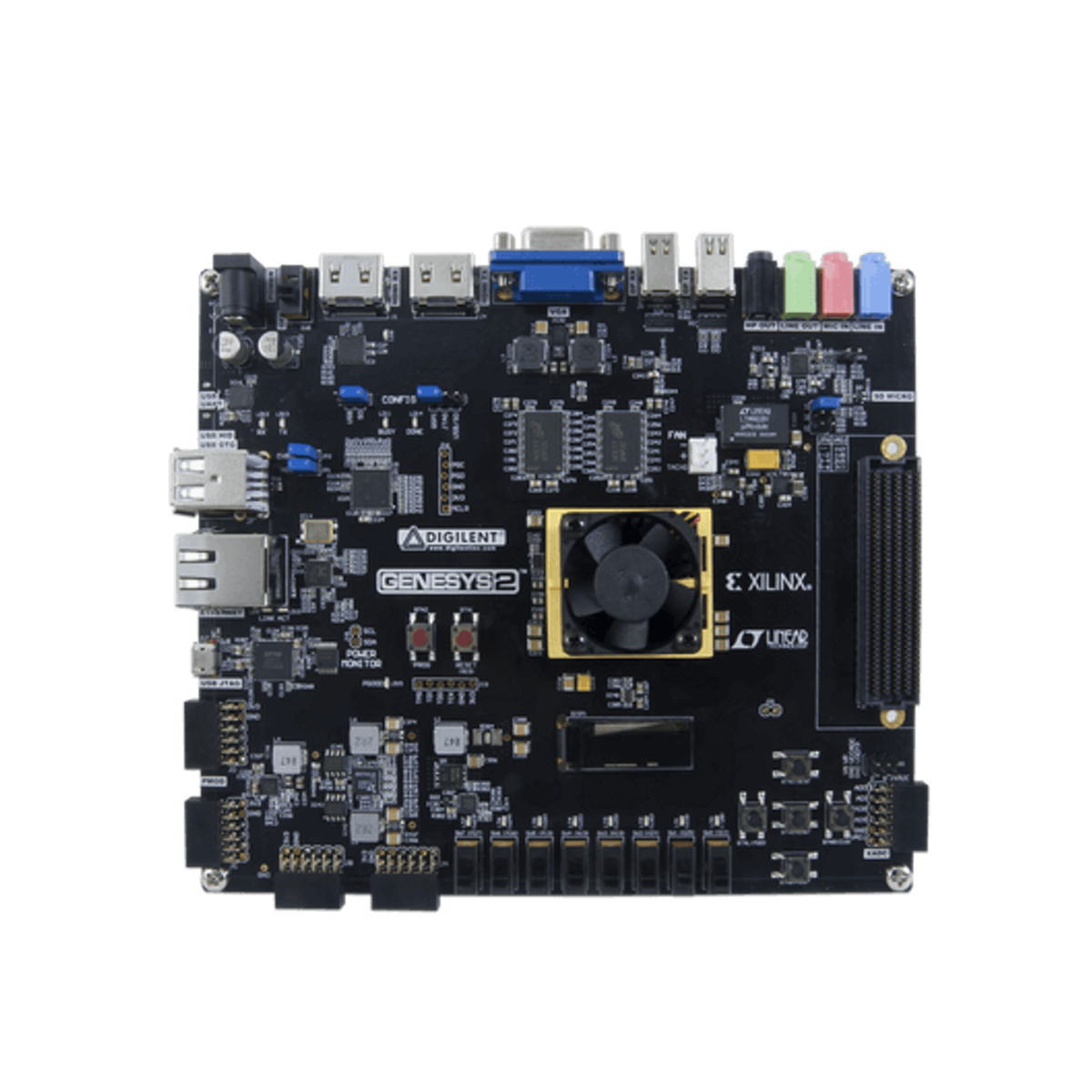

The Genesys 2 is a high-performance, ready-to-use FPGA development board built around the Xilinx Kintex-7 FPGA. The Genesys 2 is a powerhouse for data and video processing applications, but offers a variety of peripherals making it a great solution for a wide array of projects.Everything needed for robust multimedia applications is already available on the board: DisplayPort connectors, HDMI sink and source, 16-bit VGA, 128x32 pixel OLED screen, and an audio codec with four 3.5mm jacks. One can quickly get started with A/V, image processing, or other multimedia applications without needing additional hardware.Working on other applications, or looking for more customizability? The Genesys 2 also offers five Pmod ports and a fully populated FMC HPC connector, which provide limitless expansion options. Additionally, the 10/100/1000 Ethernet, USB 2.0, and a USB HID host for mice and keyboards make the Genesys 2 easily integrated with other systems.The powerful Kintex-7 XC7K325T-2FFG900C will have no trouble keeping up with your designs made in Vivado Design Suite or ISE. The free WebPACK version of the Vivado Design Suite does not support the Kintex-7 325T, but a voucher is provided for Vivado HL Design Edition at no extra cost.Guides and demos are available to help users get started quickly with the Genesys 2. These can be found through the Support Materials tab.
●Features
The Genesys 2 offers a robust collection of ports and peripherals, including:
〇Fully-populated 400-pin FMC HPC connector w/ ten GTX lanes
〇USB-UART Bridge
〇128x32 pixel OLED
〇16-bit VGA connector
〇Pmod connector for XADC signals
〇Two four-lane DisplayPort connectors
〇HDMI Sink and HDMI Source
〇10/100/1000 Ethernet PHY
〇1GB 1800Mbps on-board DDR3
〇USB 2.0 Host/Device/OTG PHY
〇Dedicated USB port for JTAG programming and data transfers
〇Micro SD card connector
〇Audio codec w/ four 3.5mm jacks
〇Serial Flash
〇Five Pmod ports
〇USB HID Host for mice, keyboards and USB MSD Host for storage
・On-board FPGA: Xilinx Kintex-7 FPGA (XC7K325T-2FFG900C)
〇50,950 logic slices, each with four 6-input LUTs and 8 flip-flops
〇16 Mbits of fast block RAM
〇Ten clock management tiles, each with a phase-locked loop (PLL)
〇840 DSP slices
〇Internal clock speeds exceeding 450MHz
〇On-chip analog-to-digital converter (XADC)
〇Up to 10.3125Gbps gigabit transceivers
〇1800Mbps DDR3 data rate with 32-bit data width
〇Commercial -2 speed grade

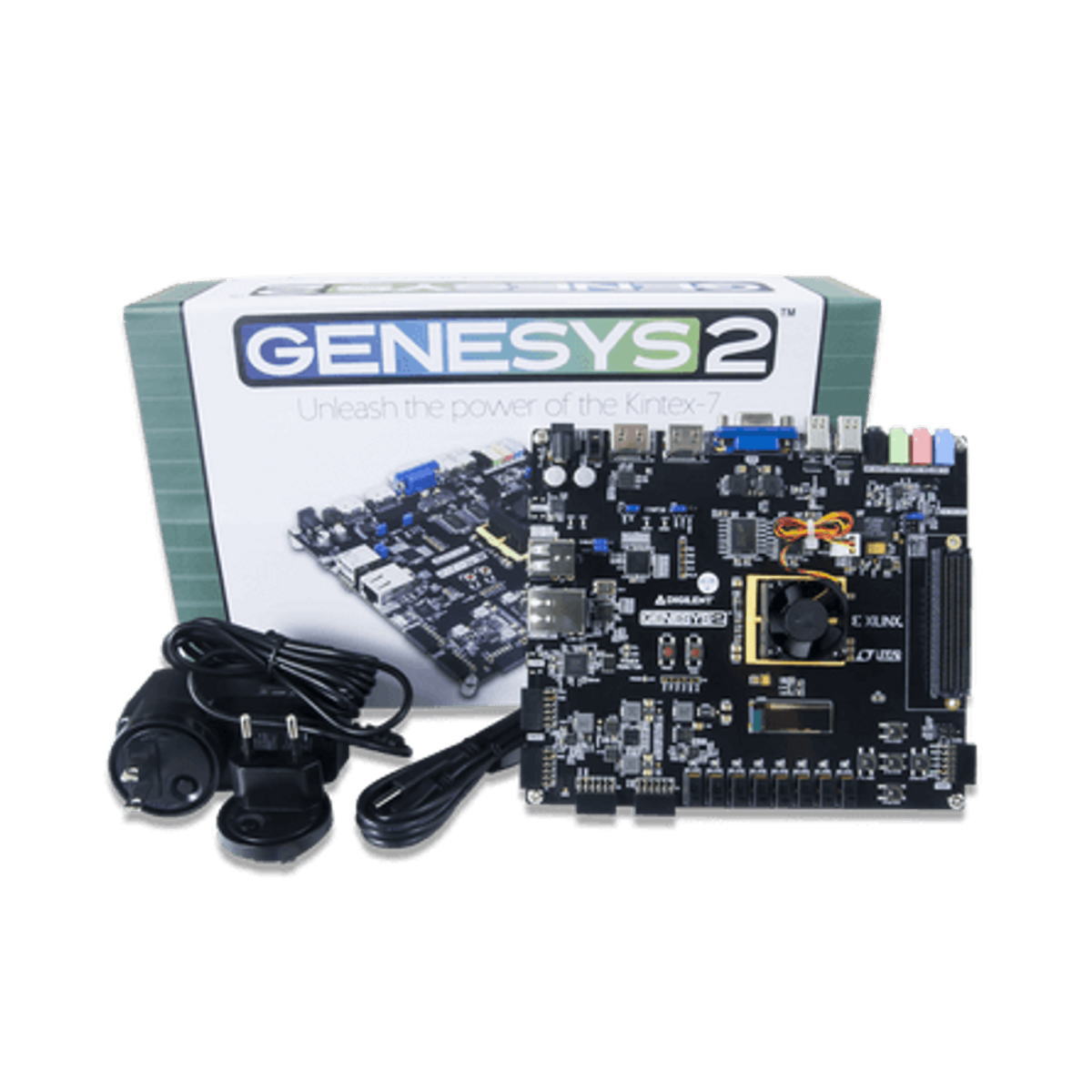

●What's Included
・Genesys 2 Kintex-7 development board
・Digilent custom cardboard box with protective foam
・USB A to Micro-B programming cable
・Vivado Design Suite voucher
