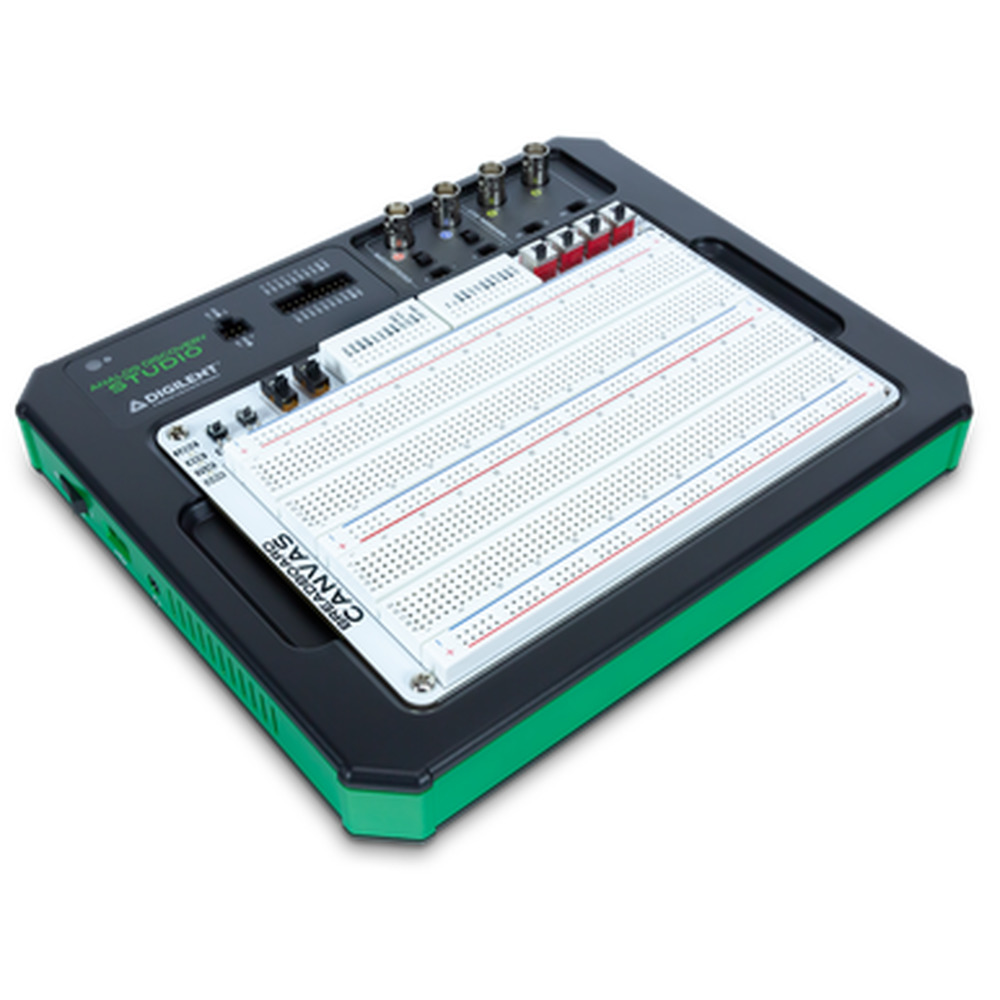

学習用ポータブル電子回路実験セット

オシロスコープやロジックアナライザ、スペクトラムアナライザ、波形発生器など、13の計測機器を装備したポータブルなテストおよび測定デバイスで、いつでもどこでも自由に電子回路の学習をすることができます。回路の設計や実験は、磁石で接続する付属のブレッドボード上で行うことができます。交換や取り外しが自由にできるため、学校での作業を自宅に簡単に移行できます。WindowsやMac、Linuxで動作する無料のWaveFormsソフトウェアを利用できます。

※ACアダプターは同梱されておりません。別途、下記のACアダプターをご購入ください。
・ATS036T-W150U(15V/2.4A)

●仕様

【アナログ入力】
・オシロスコープ、ネットワークアナライザ、スペクトラムアナライザ、電圧計、インピーダンスアナライザ、データロガーで使用
・BNCまたはMTEコネクタによりアクセスできる2つのアナログ入力チャネル
・チャンネルタイプ：ディファレンシャル(MTE)、シングルエンド(BNC)
・BNCによるアナログ帯域幅：30+MHz @3dB
・MTEによるアナログ帯域幅：9MHz @3dB
・入力範囲：±25V(±50Vdiff)
・入力保護：±50V
・分解能：14ビット、100MS/sで動作

【アナログ出力】
・波形発生器、ネットワークアナライザで使用
・BNCまたはMTEコネクタによりアクセスできる2つの任意波形発生器チャネル
・AC振幅：±5V(max)
・アナログ帯域幅：8MHz @3dB(BNCまたはMTEコネクタ）
・100MS/sで動作

【電源】
・12V電源：12V±5％、0.2A(max)
・－12V電源：－12V±5％、0.2A(max)
・5V電源：5.0V±5％、1.0A(max)
・3.3V電源：3.3V±5％、1.0A(max)
・V+/V-レール：1V～5V(V+)、－1V～－5V(V-)
・最大出力：各電源で2.1W
・最大電流出力：各電源で700mA
注：電源を使用する前に、ブレッドボードから保護フォームを取り外してください。

【デジタル入出力】
・ロジックアナライザ、パターンジェネレータ、プロトコルアナライザ、デジタルI/Oで使用
・チャンネル：16ch
・入力ロジック規格：LVCMOS(1.8/3.3V、5Vトレラント)
・出力ロジック規格：LVCMOS(3.3V、12mA)
