SSCI-026208
Arduino用WiFi機能拡張ボード
マルツコード：
M2223-084
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/04 07:22 現在）

提携先在庫数：158個(2025/05/02 09:00現在)

出荷予定日：
2025/5/13
数量
1個以上
￥2,897.00
(税込￥3,186.00)

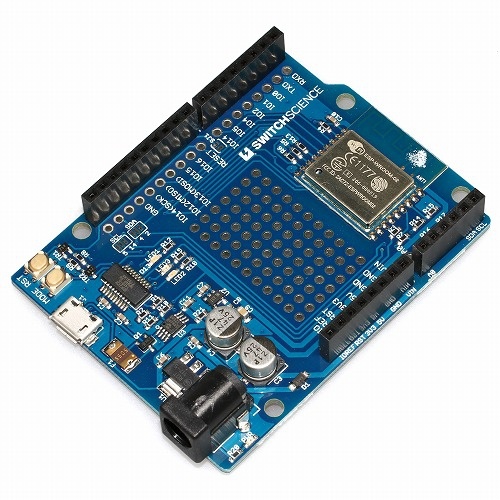

Arduino用WiFi機能拡張ボード【SSCI-026208】

の概要

ESP-WROOM-02 Wi-FiモジュールをArduino互換の基板に搭載したボードです。ESP-WROOM-02のGPIOはArduino程多くありませんので、重複して割り当てられているピンがあります。アナログ入力ピンはA0の1本のみです。そのため基板形状はArduino互換ですが、シールドの種類によっては動作しないものがありますのでご注意ください。入出力ピンの電圧は3.3 Vです。

USBからの給電で動作が安定しない場合ACアダプタでの給電をお試しください。

●仕様

・電源
　－DCジャック:DC7～12 V
　－USB:DC5 V
・動作電圧:3.3 V
・ESP-WROOM-02の特徴
　－IEEE 802.11b/g/n に対応(2.4 GHz)
　－低消費電力の32 bit MCUを搭載
　－10 bitA/Dコンバータを搭載
　－TCP/IPのプロトコルスタックを搭載
　－(H)SPI、UART、I2C、I2S、IrDA、PWM、GPIOなどさまざまなインターフェースを搭載
　－ディープスリープモード時10 uA未満、電源オフ時5 uA未満
　－起動からパケット送信まで2 ms未満
　－スタンバイ時消費電力 1 mW未満(DTIM3)
　－+20 dBm出力(802.11b使用時)
　－-40℃～125℃
　－FCC、CE、工事設計認証取得済
・USB:MicroUSB
・FT231XS搭載
・リセットスイッチ、動作モード切替スイッチ搭載
・LED1:ArduinoのD13のLEDと同じように使えます。本ボードではデジタル14番ピンに割り当てられています。
・ユニバーサルエリア
　－7 x 11 (2.54 mmピッチ)
・ショートジャンパ
　－SJ1:D8ピンをRESETピンとして使用。
　－SCL:SCLピンをGPIO5もしくは14に割り当て(初期5)
　－SDA:SDAピンをGPIO4もしくは2に割り当て(初期4)
・ボタン:プログラム書き込み、実行の手動切替に使用。Arduino IDEで書き込みを行う場合はボタン操作は必要ありません。
　－リセットボタン(RST)
　－モード切替ボタン(MODE):ボタンを押している間はGPIO0がLOWになります。
・アナログ入力:A0の1つのみです。入力範囲は0～3.3 Vです。(基板上で0～1.0 Vに変換しています。)
・D3ピンがIO1と表記されているものがありますが、正しくは未接続です。
・IO0 IO2 IO15はESP-WROOM-02の設定ピンとして利用されているためプルアップ、もしくはプルダウンされています。汎用入出力として使用することもできますが、別のピンからの使用をお勧めします。

【セット内容】

・基板本体 x 1

Arduino Uno R3とのピン配置比較

Arduino Uno R3ESPr One
D0(RXD)RXD
D1(TXD)TXD
D2IO0
D3未接続　IO1
D4IO2
D5IO4
D6IO5
D7IO14
D8RESET(SJ1カットで切り離し可能)
D9IO16
D10IO15
D11IO13(MOSI)
D12IO12(MISO)
D13IO14(SCK)
GNDGND
AREF接続無し
SDAIO4もしくはIO2(ショートジャンパで切替:初期IO4)
SCLIO5もしくはIO14(ショートジャンパで切替:初期IO5)
A0A0(抵抗分圧でA0:0～3.3 Vを TOUT:0～1 Vに変換)
A1接続無し
A2接続無し
A3接続無し
A4(SDA)IO4もしくはIO2(ショートジャンパで切替:初期IO4)
A5(SCL)IO5もしくはIO14(ショートジャンパで切替:初期IO5)
