USRP B205mini-i SDR/コグニティブ無線機【6002-410-021】

USRP B205mini-i SDR/コグニティブ無線機【6002-410-021】

メーカー名:
型番:
6002-410-021
品質ランク:
M1
数量

1個以上
¥99,899.00
(税込¥109,888.00)
自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
本日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

USRP B205mini-i SDR/コグニティブ無線機【6002-410-021】の概要

ホビー用途にもOEM用途にも使用できるソフトウェア無線機ボード

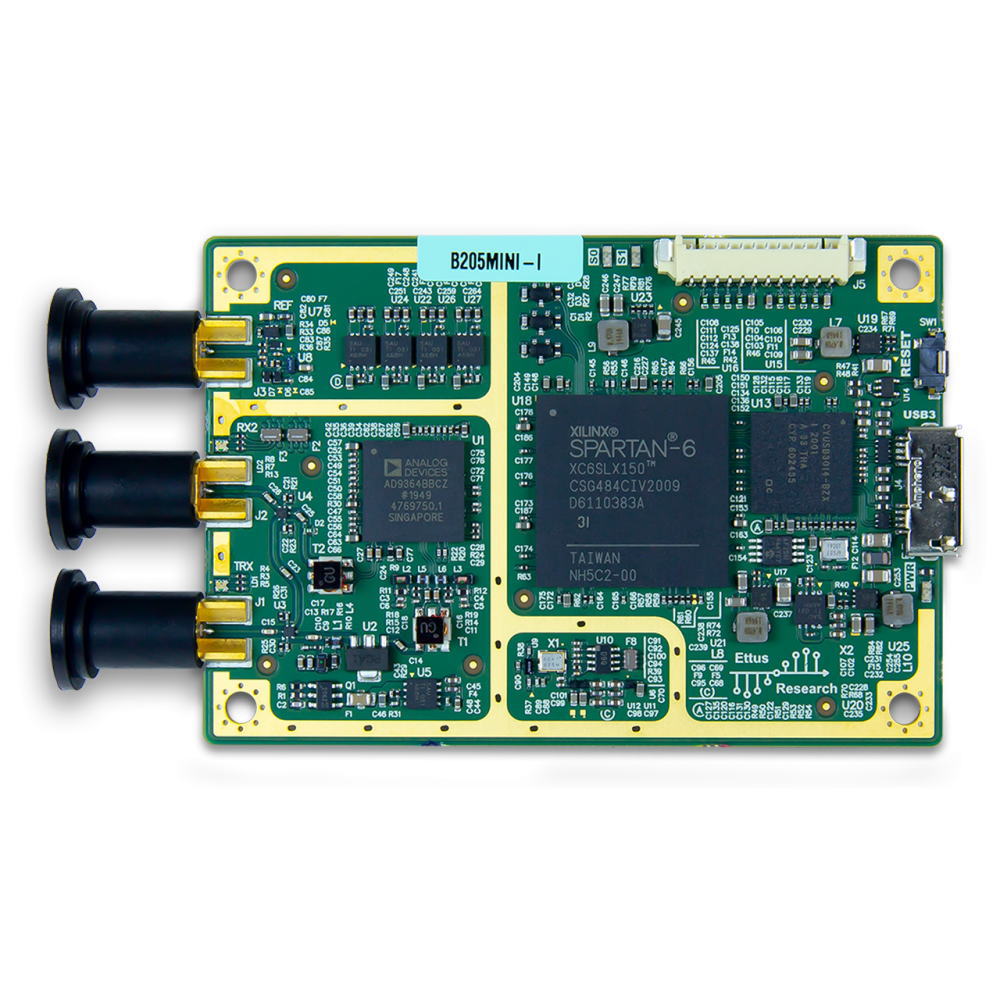

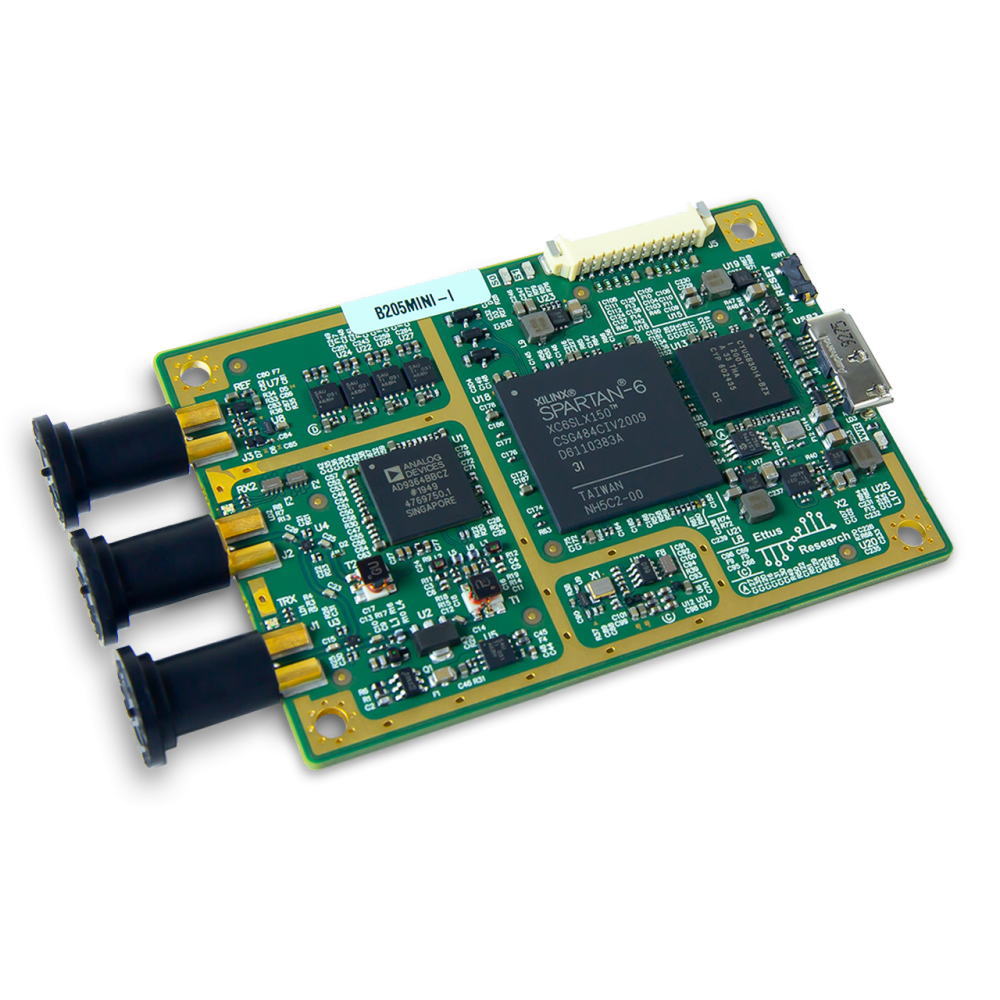

Ettus Research(National Instrumentsのブランド)が設計した、ソフトウェアで通信方式を変更できるソフトウェア無線機(SDR)です。70MHz~6GHzの広い周波数に対応し、搭載されているXilinx社製Spartan-6 XC6SLX150 FPGAに書き込むプログラムを変更することで、通信方式を変更することができます。RFフロントエンドには、アナログ・デバイセズ社のAD9364 RFICトランシーバーを採用し、瞬間的な帯域幅は56MHzです。
本ボードは、ホストコンピュータにデータをストリーミングするために、USB3.0接続によるバスパワーで駆動します。

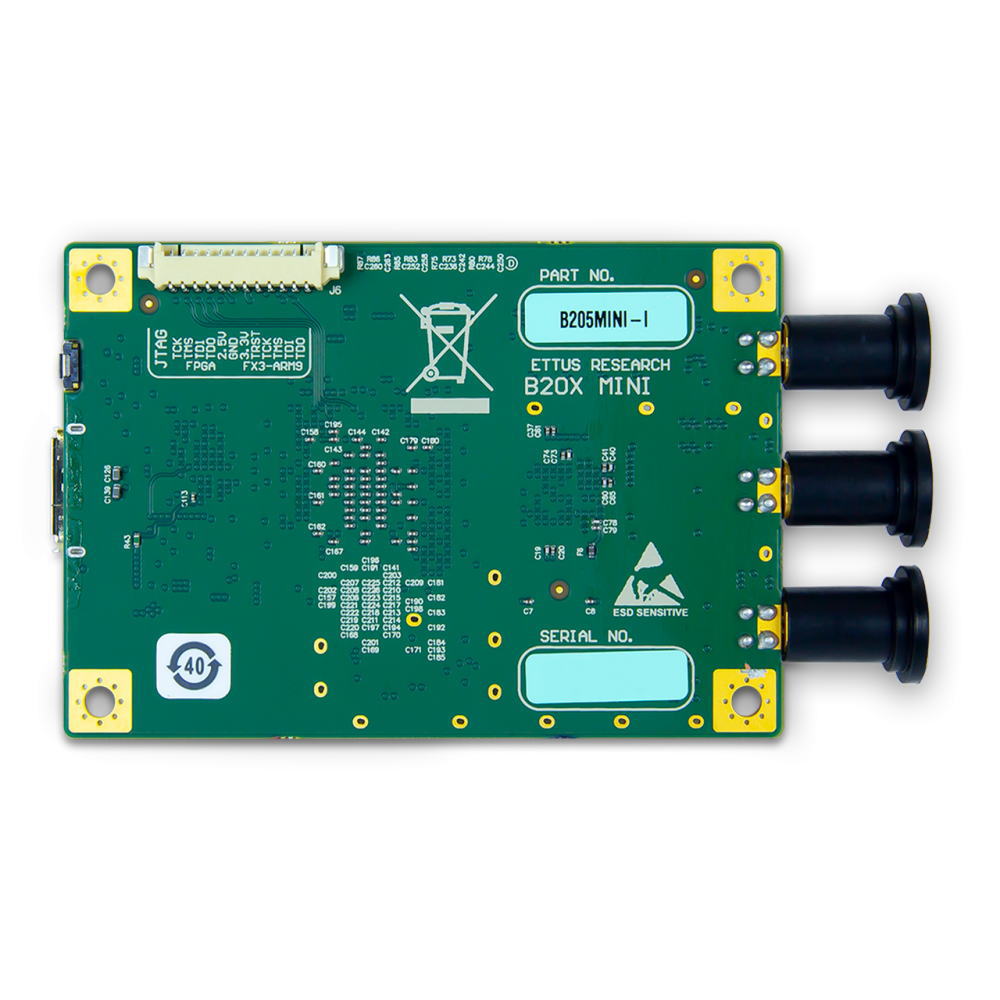

USRP B205mini-iには、GPIO、JTAG、10MHzクロックリファレンスまたはPPSタイムリファレンス入力信号との同期用のコネクタも装備されています。USRP B205mini-iを使用して、FMやTV放送、携帯電話、GPS、WiFi、ISMなど、幅広いアプリケーションを試すことができます。
USRPハードウェア・ドライバー(UHD)によりハードウェアには簡単にアクセスすることができます。UHDは、すべてのUSRP製品をサポートするC/C++とPythonのAPIを提供しており、ユーザーは効率的にアプリケーションを開発し、要件の拡大に応じてプラットフォーム間でデザインをシームレスに移行することができます。また、UHDはLinux、Windows、Mac OSに対応し、RFNoC、LabVIEW、MATLAB/Simulinkなど、複数の開発環境やフレームワークをクロスプラットフォームでサポートしています。

●仕様

 RF特性・チャンネル数:TX、RX
・周波数帯域 70MHz~6GHz
・瞬間的な帯域幅:最大56MHz
・IIP3(標準NF時):-20dBm
・電力出力:10dBm(min)
・受信時の雑音指数:8dB(max)
 変換性能とクロック・ADCサンプルレート(max):61.44MS/s
・ADC分解能:12ビット
・DACサンプルレート(max):61.44MS/s
・DAC分解能:12ビット
・ホストサンプルレート(16b):61.44MS/s
・周波数精度:±2.0ppm
 Power・USB Power:5V
 サイズ/重さ・サイズ:83.3×50.8×8.4mm
・重さ:24.0g
 動作環境・動作温度範囲:0~+45℃(エンクロージャーキット使用時は-40~+75℃)
・USRPハードウェア・ドライバ3.9.2(またはそれ以降)
・GNU Radio
 同期・10MHzクロックリファレンス
・PPSタイムリファレンス


【セット内容】
・USRP B205mini-i本体×1
・USB3.0ケーブル

【技術解説記事】
GNU Radioで遊ぶ超高速ディジタル無線スタータキット“USRP B205mini-i”
~自作のスペアナ/ネットアナからIoTエッジ,5G通信まで~
