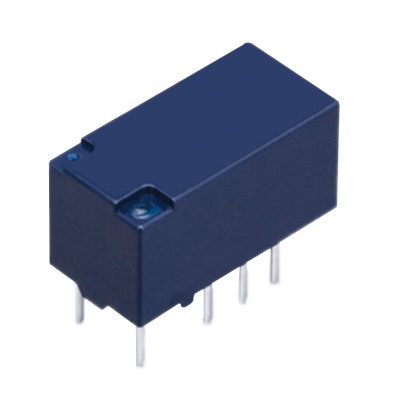

リレー【ATX209】

リレー【ATX209】

メーカー名:
型番:
ATX209
環境区分:
RoHS3対応
品質ランク:
M1
数量

納期:
4日程度

提携先の在庫状況や休日の関係で、
上記の通り出荷できない場合がございます

1個以上
¥510.00
(税込¥561.00)

こちらからもご購入いただけます

1 個以上
¥1,056.00
(税込 ¥1,161.00)

納期:3日程度

リレー【ATX209】の概要

耐電圧2,000V AC 2c 2A リレー

●特長

・2タイプの端子形状:プリント板端子、サーフェスマウント端子
・Ag+Auクラッド接点と微小負荷アナログ回路に適したAgPd接点を品揃え
・耐電圧:2,000V AC(接点-コイル間)
・Telcordia規格対応:耐サージ電圧 2,500V(接点-コイル間)
・FCC Part 68準拠:耐サージ電圧 1,500V(接点間)

●仕様

端子形状標準プリント板用端子
接点タイプ標準接点型
接点構成2c
接点材質AgにAuクラッド
動作機能シングルスティブル型
定格消費電力140mW
コイル定格電圧5V DC
感動電圧(at20℃)定格電圧の75%V以下(初期)
開放電圧(at20℃)定格電圧の10%V以上(初期)
定格制御容量(抵抗負荷)2A, 30V DC
接点最大許容電流2A
最小適用負荷(参考値)10μA 10mV DC
耐電圧(初期):接点間AC1,000V 1分間(検知電流:10mA)
耐電圧(初期): 接点-コイル間AC2,000V 1分間(検知電流:10mA)
耐電圧(初期): 異極接点相互間AC1,000V 1分間(検知電流:10mA)
耐サージ電圧(初期):接点間1,500V(10 x 160μs)(FCC Part 68)
耐サージ電圧(初期):接点-コイル間2,500V(2 x 10μs)(北米Telcordia)
機械的寿命1億回以上(開閉頻度180回/分)
電気的寿命10万回以上(2A 30V DC抵抗負荷にて)、50万回以上(1A 30V DC抵抗負荷にて)(開閉頻度20回/分)
使用条件温度:-40℃~+85℃、湿度:5%~85%RH(ただし、氷結、結露しないこと)
高さ(mm)8.2
質量(重量)約2g

在庫状況:営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
