1.2mmピッチヘッダコネクタ(3極)【0781710003】

1.2mmピッチヘッダコネクタ(3極)【0781710003】

メーカー名:
型番:
0781710003
箱番号:
環境区分:
RoHS対応
品質ランク:
M1
数量

自社在庫数
26
2022/05/29 17:50 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥60.00
(税込¥66.00)

こちらからもご購入いただけます

テープ&リール(TR)
4,500 個以上
¥28.13
(税込 ¥30.94)
カット テープ(CT)
1 個以上
¥83.59
(税込 ¥91.94)
Digi-Reel®
1 個以上
¥83.59
(税込 ¥91.94)

1.2mmピッチヘッダコネクタ(3極)【0781710003】の概要

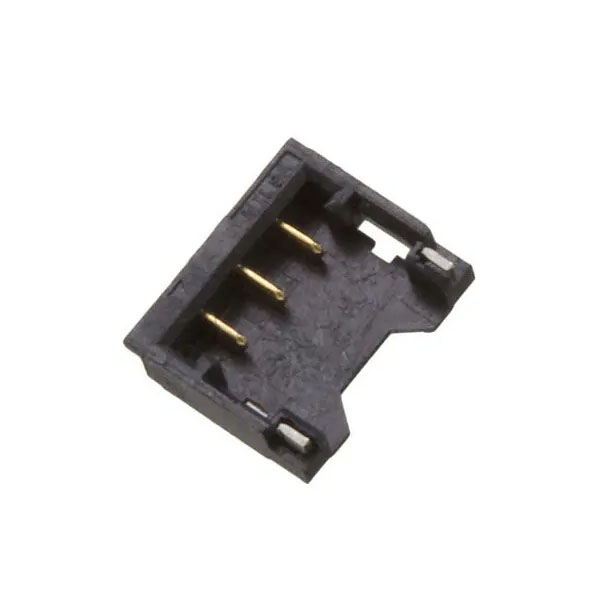

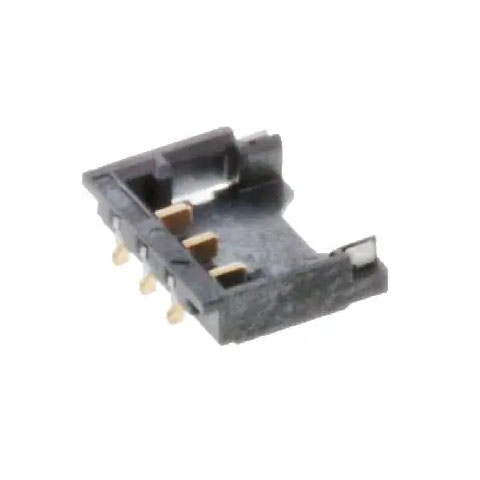

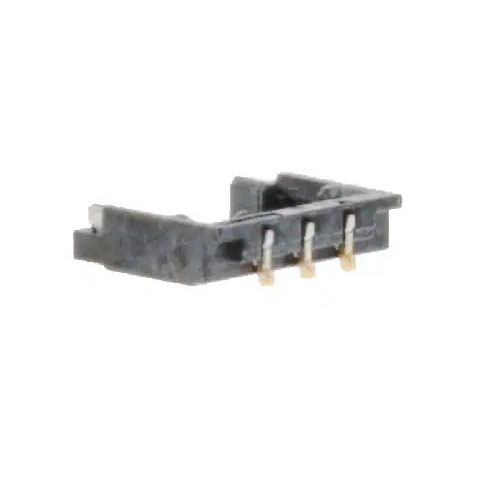

面実装で3極、1.2mmピッチのコネクタヘッダ


3.7V、110mAhのリチウムイオンポリマー電池(DTP401525-XE)
に適合するコネクタです。低背でコンパクトな電線対基板接続システム「Pico-EZmate」を採用しています。ポジティブラッチとフリクションロックのハウジング機能を有します。

●仕様

サイズ5.4×4.5×1.4mm
最大許容電圧50V
最大許容電流/適応電線1.5A/AWG#28
1.0A/AWG#30
使用温度範囲-25℃~+85℃
材質/仕上げハウジング:LCP UL94V-O(黒)
ターミナル:銅合金/金メッキ、ニッケル
フィッティングネイル:錫、ニッケル
製品仕様PS-78171-010
対応品番Molex 78172-0003

営業所在庫状況※5/29開店前の在庫情報のため、販売状況により数量が変動している
 場合がございます。最新の在庫状況は各営業所までお問合せください。

※掲載されている価格には消費税、各種手数料が含まれておりません。別途消費税およびお支払方法に応じた手数料が必要になります。

※このホームページに掲載されている、記事・写真の一部または全部をそのまま、または改変して利用・転載・転用することを禁じます。

※商品によって販売価格が店頭価格と異なる場合がございます。

※弊社ではお客様が商品を選びやすくするためにデータシートの提供や技術情報、商品画像の表示を行っています。
しかしさまざまな事情により、これらの情報がすべて正確であることを弊社が保証することはできません。
商品の正確な仕様等は各メーカーの最新のデータシートで確認して頂きますようお願いいたします。
また、商品画像につきましても、当アイテムとは異なるイメージ画像を表示している場合がございます。
ご注文の際はくれぐれもご注意願います。また、注文間違いの返品交換は応じかねますのであらかじめご了承下さい。
