TWELITE UART RED(アンテナ内蔵タイプ、高出力)【MW-R-UART-P】の概要

UARTシリアルで接続する高出力タイプの無線通信モジュール

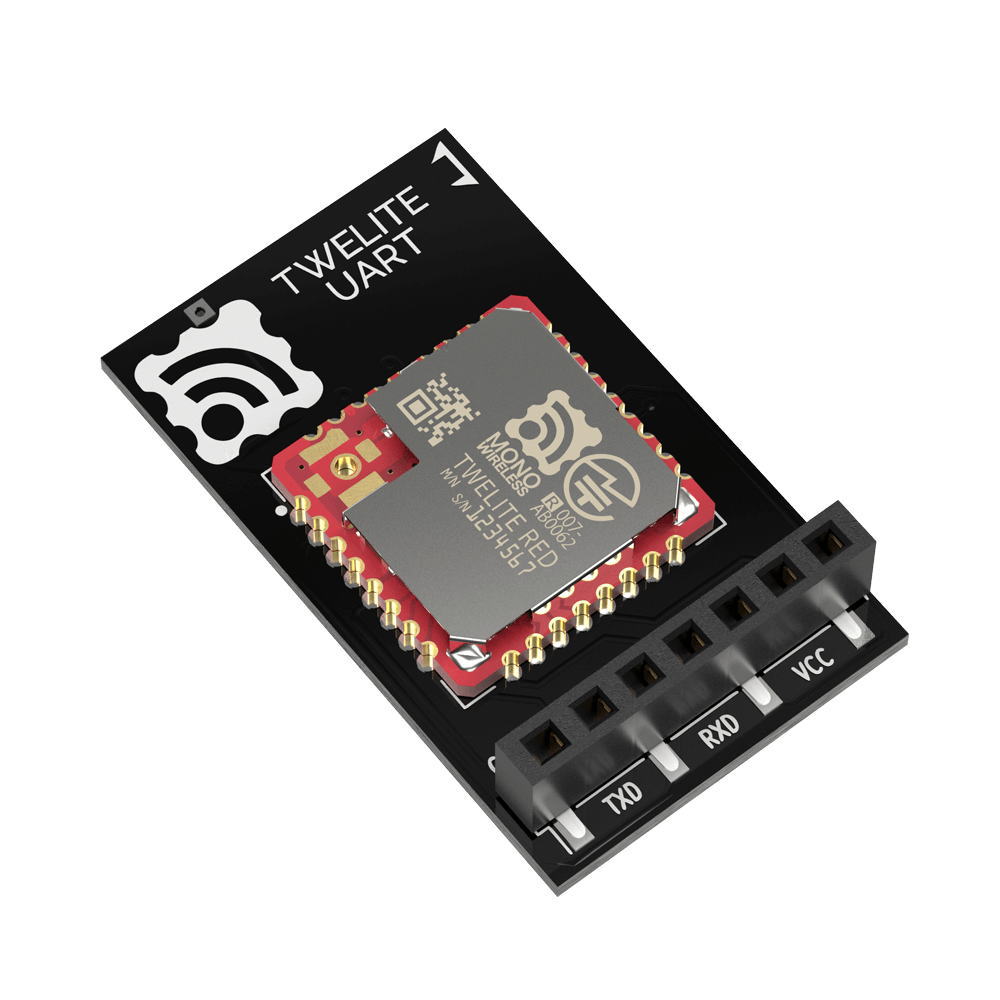

外部のマイコンとUARTで接続できる無線通信モジュールです。TX、RX、VCC、GNDを含んだ7ピンのソケットを実装し、シリアル通信に特化したTWELITEです。本製品は10mW出力の高出力タイプ(レッド)ですが、1mW出力の標準出力タイプ(ブルー)も用意されています。アンテナは内蔵しています。

●特長

・シリアル通信アプリAPP_Uartがインストールされています。
・アプリ(ファームウェア)の編集や書き換え可能です。
・TXとRX信号を接続することで、外部のマイコンと通信ができます。
・鉛フリー、RoHS対応です。

●仕様

【無線部】
通信方式2.4GHz、IEEE802.15.4準拠
対応プロトコルスタックTWELITE NET、IEEE 802.15.4 MAC
通信速度最大 250kbps
変調方式O-QPSK, DSSS
通信チャネル数16(国によっては、使用できるチャネルが異なる)
送信出力9.19dBm

※1 詳しい無線の仕様に関しては TWELITE のデータシートをご覧ください。
※2 本製品は電源としてコイン電池(CR2032)を使用します。そのため、TWELITE CUE はスリープによる間欠動作が基本になります。

【マイコン部】
・32 ビット RISC プロセッサ
・RAM:32KB
・EEPROM:4KB
・フラッシュメモリ:512KB
【アンテナ】
アンテナ形式逆Fアンテナ(MW-A-P1934)
利得 (無指向面代表値)1.4dBi
偏波直線偏波
【認証など】
・認証型式:TWELITE RED
・工事設計認証番号:007-AF0062

※1 海外で使用できるのは TWELITE UART BLUE の基板アンテナタイプ(MW-B-UART-P) のみです。
※2 国によっては TWELITE や製品に FCC ID や IC ID などの表示が必要な場合があります。
