M5STACK-U087
M5Stack用電圧計ユニット
マルツコード：
M2228-306
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/29 08:20 現在）

提携先在庫数：156個(2025/05/28 09:00現在)

出荷予定日：
2025/6/4
16:00
までのご注文で
2025/6/4
出荷
数量
1個以上
￥3,414.00
(税込￥3,755.00)

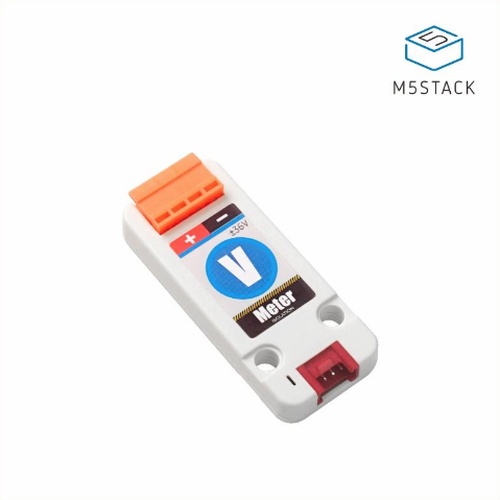

M5Stack用電圧計ユニット【M5STACK-U087】

の概要

電圧をリアルタイムに測定できる電圧計ユニットです。各ユニットは工場出荷時に個別に校正されており、精度0.1%FSです。 最大測定電圧は±36 Vです。

測定精度保証用に内蔵のDC/DC絶縁電源があり、I2Cインターフェースも低電力アイソレータCA-IS3020Sで電気的に絶縁されています。これによって、データバスや他の回路上のノイズやサージがローカルなグランドターミナルに入って、高感度回路に干渉したり損傷を与えることを防止します。

EEPROM(0x53)には工場出荷時に校正パラメータが書き込まれています。EEPROMに書き込むと校正データが上書きされ、測定結果が不正確になるためご注意ください。

●特長

・測定範囲:±36 V
・LED電源表示灯
・16ビットADC
・過電流保護
・分解能:1 mV(16 V以下)、7.9 mV(16 V以上)
・工場出荷時に校正済み
・精度:0.1%FS
・内蔵CA-IS3020S 絶縁チップ、干渉防止
・絶縁DC-DC
・耐圧:最大5000 VRMS
・2 x LEGO互換穴

電圧測定範囲最大入力電圧(V)最小分解能(mV)ゲイン係数
4.096128.65163647.8522727270.125
2.04864.325818183.9261363640.0625
1.02432.162909091.9630681820.03125
0.51216.081454550.9815340910.015625
0.2568.0407272730.4907984550.007813

【セット内容】

・1 x 電圧計ユニット
・1 x GROVE互換ケーブル
