MCC172 RaspberryPi用IEPE測定DAQ HAT(同軸ケーブル付属)【6069-471-000】

MCC172 RaspberryPi用IEPE測定DAQ HAT(同軸ケーブル付属)【6069-471-000】

メーカー名:
型番:
6069-471-000
品質ランク:
M1
数量

自社在庫数
2

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥52,569.00
(税込¥57,825.00)

MCC172 RaspberryPi用IEPE測定DAQ HAT(同軸ケーブル付属)【6069-471-000】の概要

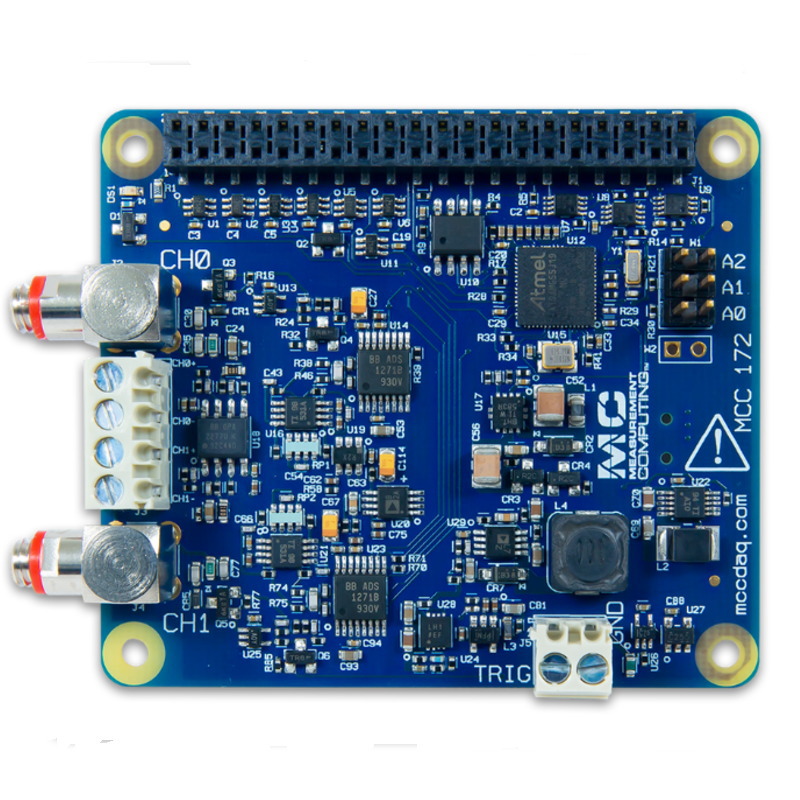

2つのIEPEセンサ入力を備えたRaspberry Pi用HAT


加速度計やマイクなどのIEPE(圧電式圧力センサ)から音と振動の測定を行うために2つのチャネルを備えたDAQ HATです。それぞれのチャネルごとに24ビットA/Dコンバータを備え、最大サンプルレートは51.2ksps/chです。また、1台のRaspberry Piに最大8つのMCC172をスタックすることができます。
すべてのDAQHATには、C/C++とPythonのサンプルとオープンソースライブラリが付属しています。また、包括的なAPIとハードウェアのドキュメントも提供されています。

【ご注意】
※本製品には、Raspberry Piは含まれていません。

●特長

・IEPE入力 ×2
・24ビット/51.2ksps A/Dコンバータ ×2(チャンネルごとに1個)
・±5VでAC結合
・OEMサポート用の10-32およびネジ留め式端子接続
・複数のボード間の同期A/D変換
・オンボードサンプルバッファにより高速にデータ取得が可能
・外部デジタルトリガー入力

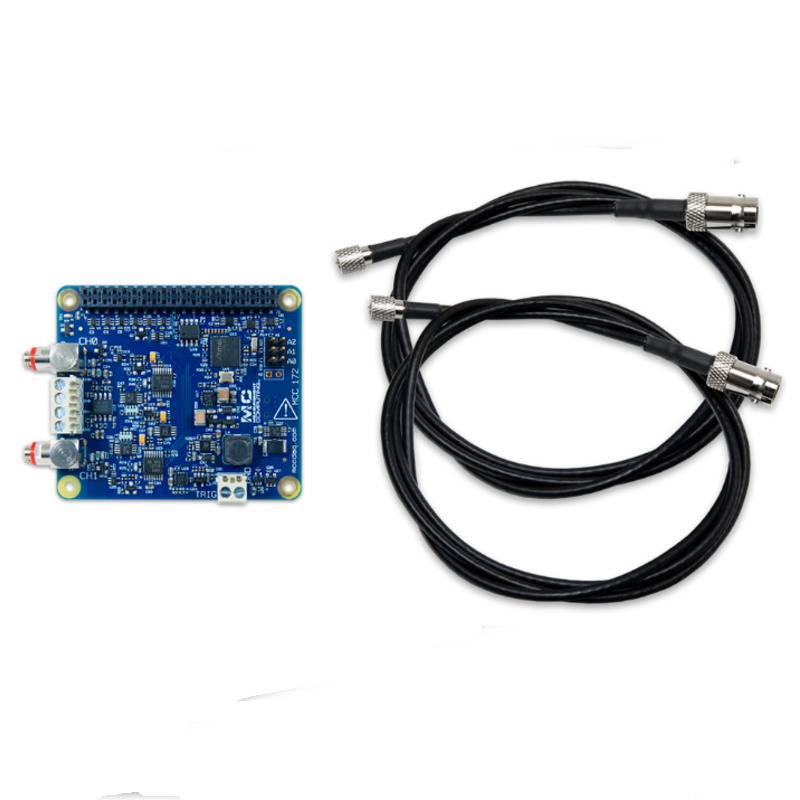

【セット内容】
・MCC172本体 ×1
・同軸ケーブル(3フィート、BNCジャックへの10-32プラグ付き) ×2
・2×20ヘッダーコネクタ(Raspberry Piの40ピンコネクタに接続) ×1
・ジャンパー ×3
・スタンドオフ ×4
・ネジ ×4
・ナット ×4
・MCC DAQHAT入門解説書
