ZED-F9P搭載GPS-RTKピッチ変換基板【SSCI-063197】

ZED-F9P搭載GPS-RTKピッチ変換基板【SSCI-063197】

メーカー名:
型番:
SSCI-063197
品質ランク:
M1
数量

自社在庫数
3

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥28,800.00
(税込¥31,680.00)

ZED-F9P搭載GPS-RTKピッチ変換基板【SSCI-063197】の概要

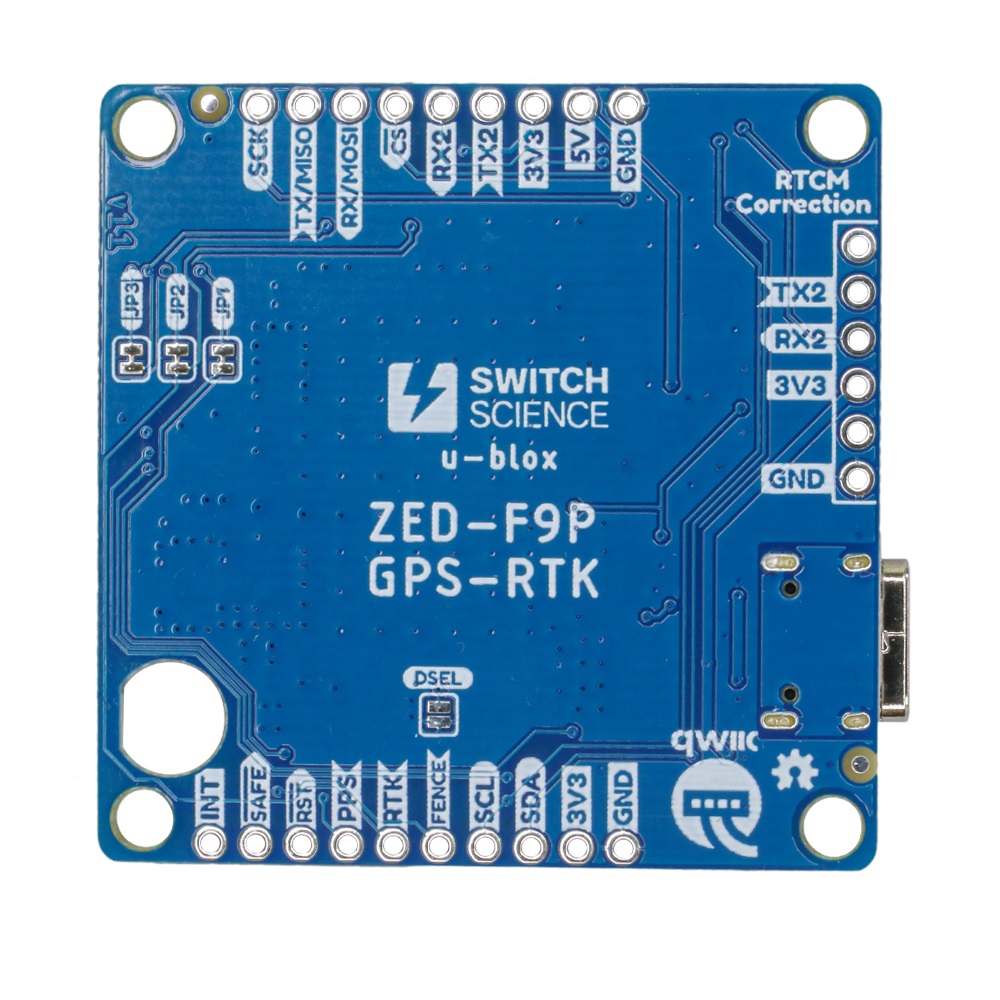

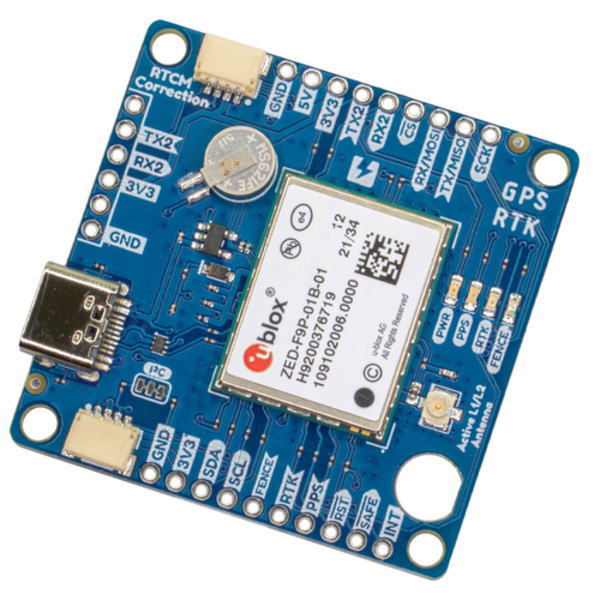

高精度GPS/GNSSモジュールを搭載したピッチ変換基板


u-blox社製の高精度GPS/GNSSモジュール ZED-F9Pを搭載したピッチ変換基板です。ZED-F9Pは10mmの3次元精度が可能なRTK(Real Time Kinematics)モードを備え、本モジュールを基地局とし、RTCM 3.x 補正データを生成することができます。
本基板を使って、GPS、GLONASS、Galileo、BeiDouの同時受信が可能で、L1C/AとL2Cの両帯域を受信できます。また、環境設定と衛星データの取得を最大2週間持続できる充電式バックアップバッテリーを搭載しています。このバッテリーによりモジュールの起動時間や最初の修正までの待ち時間を短縮できます。読み取りや制御を簡単にするArduinoライブラリも用意されています。外部接続用にはQwiicシステムを搭載し、ブレッドボード用に2.54mmピッチの端子も用意されています。
TX2/RX2がつながっている6ピンの端子は、OpenLogを直接はんだ付けすることができます。接続用のピンヘッダは未搭載なので、各自ご用意ください。
アンテナコネクタはU.FLです。ZED-F9Pの性能を100%発揮するためにはANN-MB-00などの2周波対応アンテナをご用意ください。

●仕様

・電圧:5V/3.3V(ロジックはすべて3.3V)
・電流:~35mA(衛星軌道と追跡の状態によって異なる)
・最初の修正までの時間:25秒(cold)、2秒(hot)
・最大ナビゲーションレート
  PVT(UBXバイナリプロトコル上の基本位置):25Hz
  RTK:20Hz
  Raw:25Hz
・水平位置精度:RTKなしで2.5m、RTKで0.010m、最大高度は50km
・最大速度:500m/s(1118mph)
・重量:6.8g

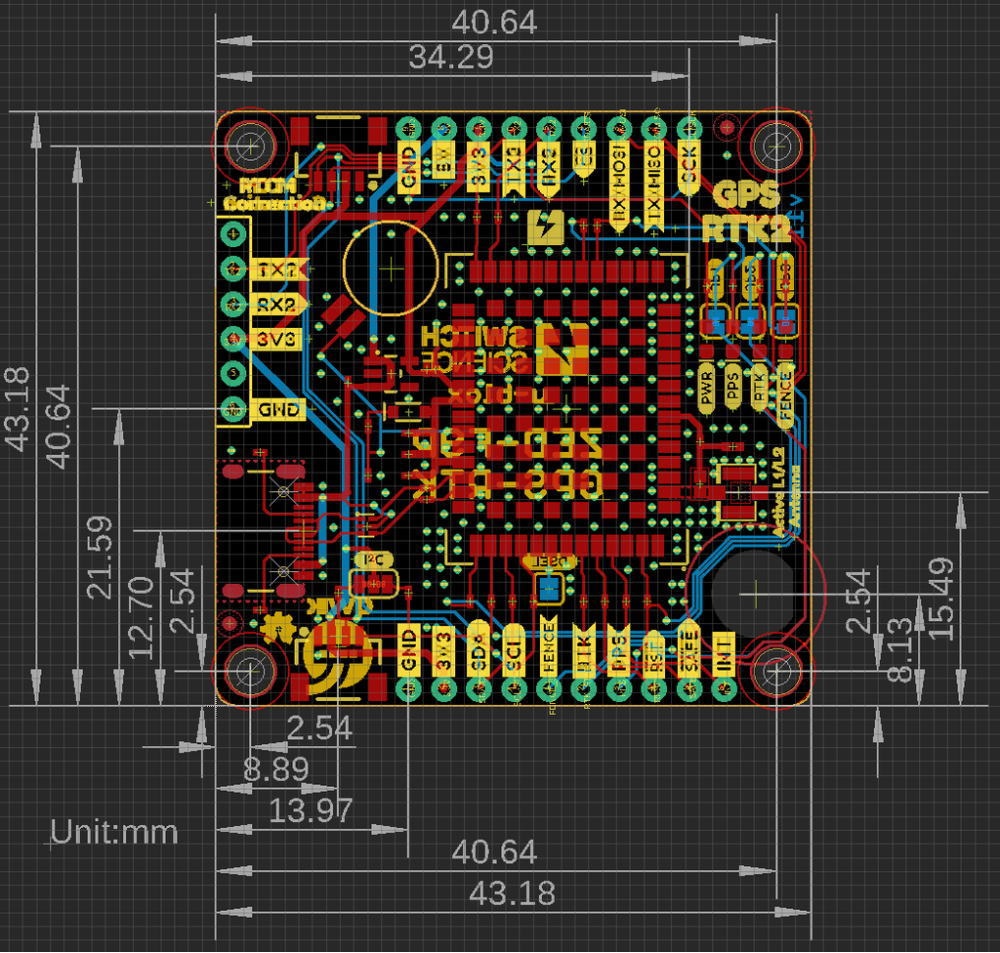

・寸法:43.5mm×43.2mm
・Qwiicコネクタ×2

【参考資料】
回路図(PDF)
Eagle CADデータ
ZED-F9P メーカーページ(英語)
ZED-F9P パンフレット(日本語)
Sparkfun GPS-RTK2リポジトリ
ガイド
データシート(ZED-F9P)
UBXとNMEAプロトコルマニュアル(ZED-F9P)
総合マニュアル(ZED-F9P)
製品概要(ZED-F9P)
リリースノート FW1.00(ZED-F9P)
RTCM出力例 (ダウンロード)
U-blox ECCN
Arduinoライブラリ
SparkfunのGitHubリポジトリ
ZED-F9P搭載GPS-RTKピッチ変換基板の紹介
