POLOLU-2836
ステップアップ/ステップダウン電圧レギュレータ S9V115
マルツコード：
M2230-788
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/18 19:55 現在）

提携先在庫数：4個(2025/06/18 09:00現在)

出荷予定日：
2025/6/25
数量
1個以上
￥2,060.00
(税込￥2,266.00)

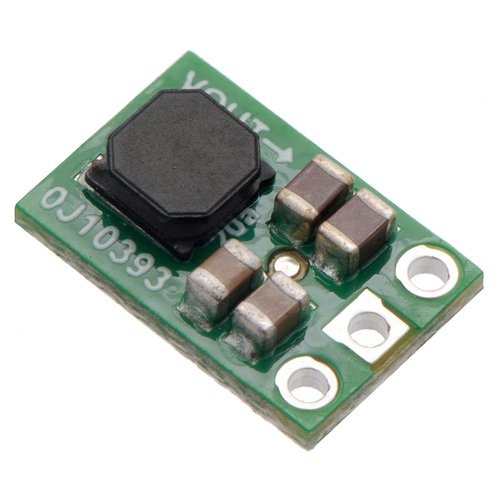

ステップアップ/ステップダウン電圧レギュレータ S9V115【POLOLU-2836】

の概要

5 V、最大1.5 A出力可能な小型の昇降圧電圧レギュレータです。2 Vから16 Vの範囲で動作します。基板の大きさに対して、出力可能な電流が大きめです。

入力電圧の範囲が広いため、例えばバッテリーや電池を5 V電源に利用する際、多くの接続パターンに本製品一つで対応可能です。また、例えば典型的な5 V出力の降圧レギュレータでは9 V電池を利用した場合に6 V程度まで電圧が落ちると電源として機能しなくなりますが、本製品は昇圧機能もあるため3 V未満になっても使うことができます(起動時には3 V必要です)。

【注意】

この製品は、通常の使用でもやけどをするほど高温になる場合があります。取り扱う際には、この製品だけでなく周辺に配置した他の部品にも注意してください。

●仕様

・動作電圧:2 ~ 16 V
　－起動時のみ最低3 V必要です。その後に2 Vまで電圧を落とせます。
・出力電圧:5 V +5/-3 %
・定格最大出力電流:1.5 A
・高効率動作
・省電力機能により低電流で高効率を維持
・大きさ:7.6 × 11.4 × 3.8 mm
・重さ:0.5 g
・加熱保護、短絡保護搭載、逆電圧非搭載

【セット内容】

・1 × 本体基板
・1 × 3Pピンヘッダ
・1 × 3Pピンヘッダ(L字)

【出力電流について】

起動時は3 Vを必要とし、出力が5 Vに安定するまで約700 mA程度しか電流は取れません。その後は、入力電圧に従い、出力電流が制限されます。

【12 V以上で扱う場合の注意点】

電源と回路を接続する際、突入電流によって生じるスパイク電圧が本製品の耐電圧を超え、破損を引き起こす可能性があります。12 V程度よりも高い電圧を利用する場合、配線を長くしたりインダクタンスの大きい電源を使ったり、33 μFよりも大きなコンデンサをVINとGNDのできるだけ近くに配置したりすることが推奨されます。この場合、コンデンサの耐圧は20 V以上のものを採用してください。
