Pico Explorer Base【PIMORONI-PIM550】

Pico Explorer Base【PIMORONI-PIM550】

メーカー名:
型番:
PIMORONI-PIM550
品質ランク:
M1
数量

自社在庫数
10
2022/06/26 23:44 現在)

在庫数以上のご注文も短納期でお納め出来ます。こちらよりお問い合わせください

納期:
明日出荷在庫品

ご注文数量によっては上記の通り出荷できない場合がございます

1個以上
¥3,690.00
(税込¥4,059.00)

Pico Explorer Base【PIMORONI-PIM550】の概要

Raspberry Pi Pico用プロトタイピングボード


Raspberry Pi Picoに、ミニブレッドボード、LCDディスプレイ、モータードライバ、スイッチ、A/D変換入力、スピーカー、GPIOなどを付加することができるプロトタイピングボードです。多くの機能がコンパクトに詰め込まれているので、電子工作や科学実験の学習、ロボットの制御やプロトタイピングなど、様々な用途に使用できます。
2つのGardenスロットを搭載しているので、対応するPimoroni拡張基板を差し込むだけで使用できます。4つのタクトスイッチを備えた240×240のIPS LCDディスプレイを使用して、動作の状況をモニタリングしたり、制御したりすることができます。

【ご注意】
・Raspberry Pi Picoにピンヘッダをはんだ付けする必要があります。

●仕様

・1.54インチLCDディスプレイ
・スピーカー搭載
・タクトスイッチ×4
・ハーフブリッジモータドライバ(過電流表示LEDあり)×2

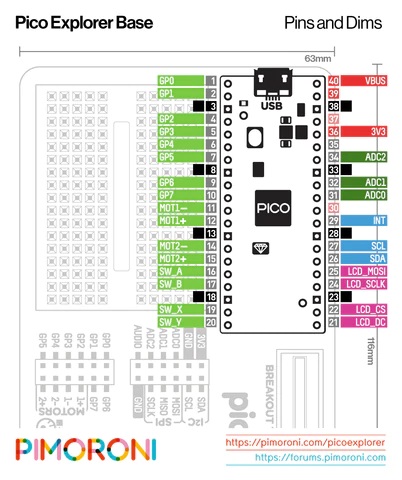

・GPIO、A/Dコンバータピンにアクセス可能
・Garden I2C ソケット×2
・ミニブレッドボード搭載
・サイズ:117×63×20mm

【資料】
ドライバ(GitHub)
回路図(PDF)

【ドライバが対応しているブレイクアウトボード一覧(2021年7/28日現在)】
・LED Dot Matrix Breakout
・LTR-559 Light & Proximity Sensor Breakout
・11x7 LED Matrix Breakout
・5x5 RGB Matrix Breakout
・SGP30 Air Quality Sensor Breakout
・Trackball Breakout
・AS7262 6-channel Spectral Sensor (Spectrometer) Breakout
・RGB ロータリーエンコーダピッチ変換基板
・RGB ポテンショメータピッチ変換基板
・IO Expander Breakout
・MICS6814 3-in-1 Gas Sensor Breakout (CO, NO2, NH3)
・MSA301 3DoF Motion Sensor Breakout
・RV3028 Real-Time Clock (RTC) Breakout
