SFE-SEN-19013
Qwiic - ケーブルキット
マルツコード：
M2236-949
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/05 03:36 現在）

提携先在庫数：5個(2025/05/02 09:00現在)

出荷予定日：
2025/5/13
数量
1個以上
￥5,329.00
(税込￥5,861.00)

Qwiic - ケーブルキット【SFE-SEN-19013】

の概要

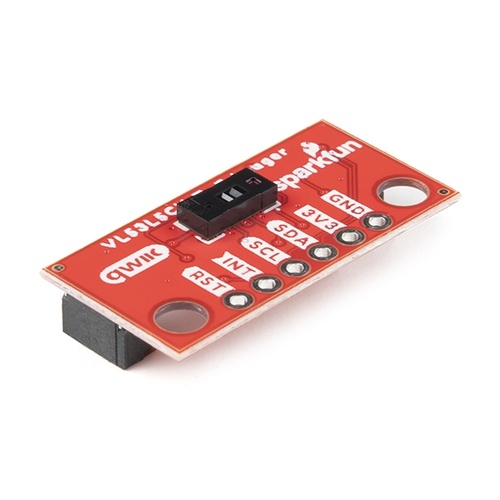

STマイクロエレクトロニクス製のVL53L5CXを搭載したToF(Time-of-Flight)式スモールサイズの測距センサです。64ピクセルで4000 mmの範囲を検知できます。

本製品は、Qwiic - VL53L5CX搭載 ToF測距センサの半分のサイズ(12.7 mm x 25.4 mm)のミニバージョンです。また、Qwiicコネクタを基板背面に移動し、垂直方向になりました。この変更により、VL53L5Cセンサを筐体やシャーシーから外向きに取り付けやすくなって、Qwiicケーブルをきれいに収納できるようになりました。

VL53L5CXチップはSPAD(Single Photon Avalanche Diode)アレイと物理的な赤外線フィルタ、回折光学素子(DOE:Diffractive Optical Element)を備えており、様々なカバーガラス素材を使用した、あらゆる環境光のコンディションでも高精度な測距が可能です。

Qwiicシステムを採用しているため、他の機器への接続にハンダ付けが必要ありません。ブレッドボードと使用する際に備えて2.54 mmピッチのピンも用意されています。

64ゾーン全てで、最大15 Hzで読み出し可能な対角63°の視野、最大4000 mm範囲のマルチゾーン測距が可能です。特許取得済みの ヒストグラムアルゴリズムにより、ひとつの画角内の複数のオブジェクトを検知できます。ヒストグラムアルゴリズムにより、カバーガラスによるクロストークへの耐性(600 mm以内)も備えています。

室内の3Dマッピング、ロボットの障害物検知、ジェスチャー検知、IoT、レーザーアシストによるオートフォーカス、AR/VR改善などの用途に適しています。Qwiicコネクタで接続も簡単です。

【Qwiicシステムとは】

Qwiicシステムには、I2Cのセンサ、アクチュエーター、シールドとケーブルが全て揃っているので、プロトタイプがより迅速かつ簡単にできます。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため、小さく収まり、かつ分極化しているため、接続を誤ることもありません。

●特長

・マルチゾーン距離出力(4 x 4または8 x 8の独立ゾーン)
・ホストのウェイクアップが可能な自動低電力モード(プログラム可能な割り込み閾値による)
・最大測距範囲:4000 mm
・フレームレート:60 Hz
・エミッタ:940 nm 不可視光による垂直共振器型面発光レーザー(VCSEL)、アナログドライバ内蔵
・視野:対角63°(正方形45° x 45°)、送受信、回折光学素子( DOE)使用
・動作電圧:3.3 V
・I2Cアドレス:0x52
・2 x Qwiicコネクタ(垂直)
・寸法:12.7 x 25.4 mm
