BOB-13601
SparkFun 16出力I/Oエクスパンダブレークアウトボード(SX1509)
マルツコード：
M2237-358
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/01 15:38 現在）

納期：
30営業日程度
数量
1個以上
￥1,493.00
(税込￥1,642.00)
50個以上
￥1,419.00
(税込￥1,560.00)
100個以上
￥1,314.00
(税込￥1,445.00)
200個以上
￥1,195.00
(税込￥1,314.00)

こちらからもご購入いただけます

バルク
1 個以上
¥1,449.39
(税込 ¥1,594.32)
確認する

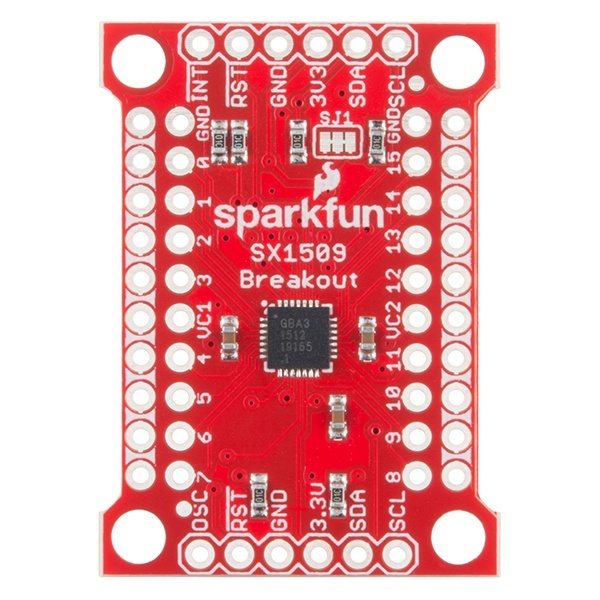

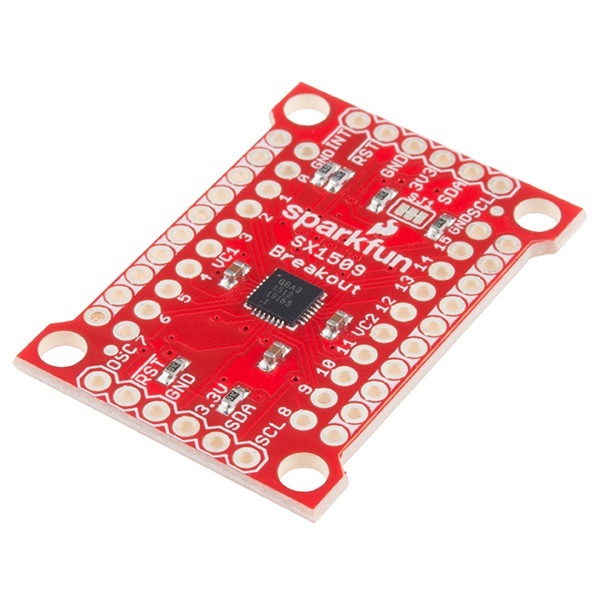

SparkFun 16出力I/Oエクスパンダブレークアウトボード(SX1509)【BOB-13601】

の概要

I/O が不足していませんか? 問題ありません! SX1509 ブレイクアウトは、I2C インターフェイスを備えた 16 チャネル GPIO エクスパンダーです。つまり、2 本のワイヤだけで、マイクロコントローラーは 16 個の完全に構成可能なデジタル入力/出力ピンとインターフェイスできます。ただし、SX1509 は単純なデジタル ピン制御以上の多くの機能を実行できます。PWM 信号を生成できるため、LED を暗くできます。さまざまな速度でピンを点滅させたり、呼吸させたりするように設定できます。このブレイクアウトは、より少ないピンからより多くの IO を取得できるという点で、マルチプレクサまたは「mux」に似ています。また、組み込みのキーパッド エンジンにより、8x8 マトリックスに設定された最大 64 個のボタンとインターフェイスできます。

ブレイクアウト ボードの上部と下部にある 2 つのヘッダーは、ボードへの入力ヘッダーと制御ヘッダーとして機能します。ここで SX1509 に電源を供給し、I2C 信号 (SDA および SCL) を終端します。GPIO および電源バスはあらゆる方向に分岐しており、構成可能なジャンパーがボードの残りの大部分をカバーしています。

I/O バンクはコアおよび互いに独立して 1.2V ～ 3.6V (5.5V 許容) で動作できるため、このデバイスはレベル シフターとしても機能します。SX1509 ブレークアウトを使用するとプロトタイプを簡単に作成できるため、Arduino または I/O が制限されたコントローラーに I/O を追加できます。すぐに使い始められるように、Arduino ライブラリも用意しました。

●機能

・I/O バンクとホスト コントローラー間の直接レベル シフトが可能
・5.5V 耐性の I/O、すべての I/O で最大 15mA の出力シンク
・輝度制御機能付き統合 LED ドライバー
・オンチップ キーパッド スキャン エンジンは最大 8x8 マトリックス (64 キー) をサポート
・16 チャネルの真の双方向スタイル I/O
・400kHz I2C 互換スレーブ インターフェイス

在庫状況：営業所に在庫はございません。

マルツ全店でオンライン注文&店頭受取りサービスをご利用いただけます。

マイコン周辺デバイスにはこちらの製品もございます。

水晶振動子 水晶発振器 発振器 共振子
RS-232 RS-485/RS-422 EEPROM メモリ
SRAM 監視回路IC リアルタイム・クロック リセットIC
USB IC I/Oエクスパンダ シリアル・インターフェース
