BOB-16784
SparkFun QwiicマルチプレクサTCA9548Aブレークアウトボード(8ch)
マルツコード:
M2237-382
品質ランク:
M1
  • ROHSアイコン
自社在庫数:
0個
2025/05/01 21:56 現在)

納期:
30営業日程度
数量
1個以上
¥2,747.00
(税込¥3,021.00)
20個以上
¥2,610.00
(税込¥2,871.00)
50個以上
¥2,473.00
(税込¥2,720.00)
100個以上
¥2,335.00
(税込¥2,568.00)

こちらからもご購入いただけます

バルク
1 個以上
¥2,764.71
(税込 ¥3,041.18)

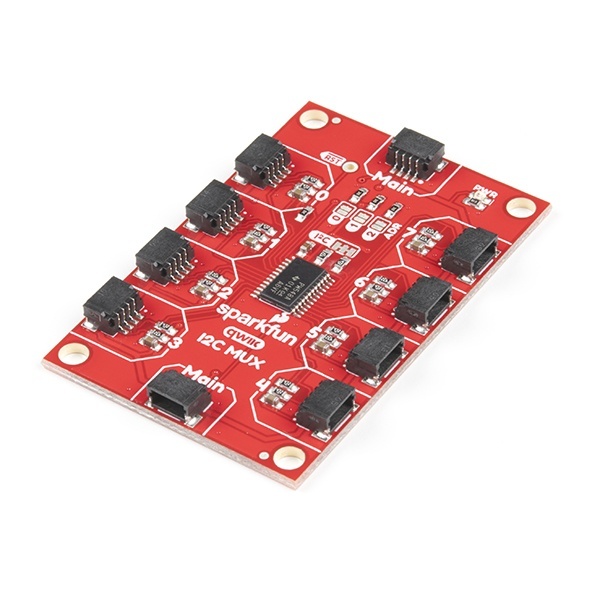

SparkFun QwiicマルチプレクサTCA9548Aブレークアウトボード(8ch)【BOB-16784】

の概要

同じ I2C アドレスを持つセンサーが多すぎませんか? それらを SparkFun Qwiic Mux Breakout に取り付けると、すべてが同じバスで通信できるようになります。Qwiic Mux Breakout を使用すると、同じアドレスを持つ複数の I2C デバイスとの通信が可能になり、インターフェイスが簡単になります。Qwiic Mux には 8 つの設定可能なアドレスもあり、1 つの接続で最大 64 の I2C バスを使用できます。このマルチプレクサをさらに簡単に使用できるように、すべての通信は便利な Qwiic システムを使用して I2C 経由でのみ実行されます。

Qwiic Mux では、アドレス バイトの最後の 3 ビットを変更することもできます。これにより、同じ I2C ポートに複数の Qwiic Mux Breakout を取り付ける必要がある場合に、8 つのジャンパー選択可能なアドレスを使用できます。アドレスは、3 つの ADR ジャンパーのいずれかにはんだを追加することで変更できます。各 SparkFun Qwiic Mux ブレイクアウトは 1.65V ~ 5.5V で動作するため、当社が自社で製造するすべての Qwiic ボードに最適です。


SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

Qwiic Mux は、OpenLog Artemis データロガー システムを使用して自動的に検出、スキャン、構成、制御することもできます。プログラミング、はんだ付け、セットアップは必要ありません!


SparkFun Qwiic Mux ブレイクアウト ガイドを使い始めましょう

●機能

  • 動作電圧: 1.65V - 5.5V
  • 動作温度: -40 - 85° C
  • I2C アドレス: 0x70 (デフォルト)、最大 0x77
  • 10 個の Qwiic コネクタ
    • 2 個のパススルー (デイジー チェーン)
    • 8 個のチャネル

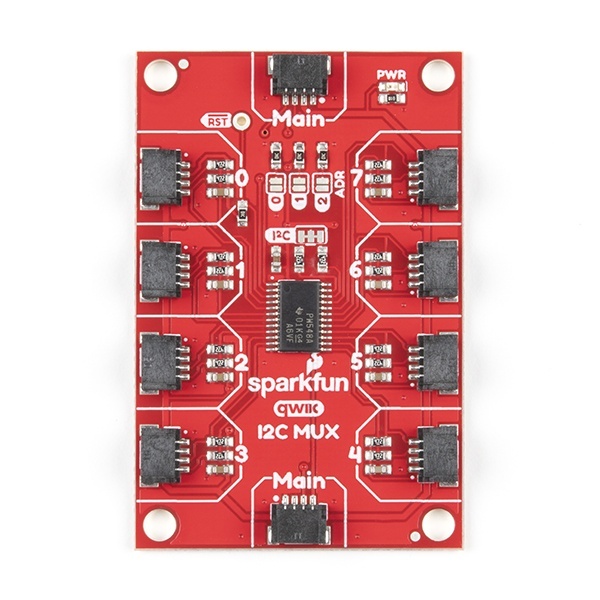

リビジョンの変更: この SparkFun Qwiic Mux ブレイクアウトのリビジョンでは、ボードの使いやすさを向上させるために、以下に示す 1 つの変更のみを加えました。購入したバージョンが不明な場合は、製品の写真を参照してください。

  • SparkFun Qwiic Mux Breakout には、MUX をバイパスして他の Qwiic ボードをデイジー チェーン接続するためのパススルー トレースを備えた追加の Qwiic コネクタが含まれています。
