COM-15093
Qwiicシングルリレー
マルツコード：
M2237-556
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/07/19 07:40 現在）

納期：
30営業日程度
数量
1個以上
￥3,445.00
(税込￥3,789.00)
20個以上
￥3,273.00
(税込￥3,600.00)
50個以上
￥3,101.00
(税込￥3,411.00)
100個以上
￥2,929.00
(税込￥3,221.00)

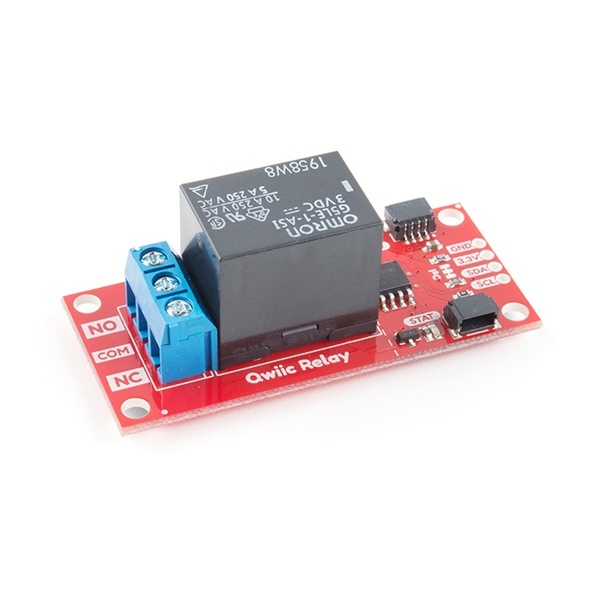

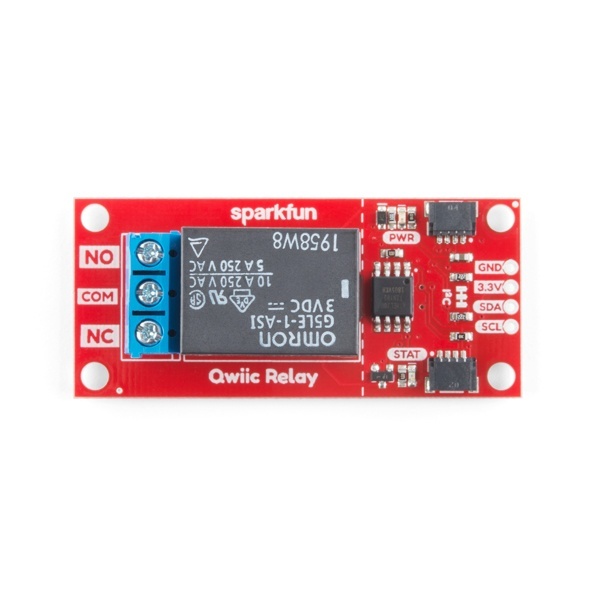

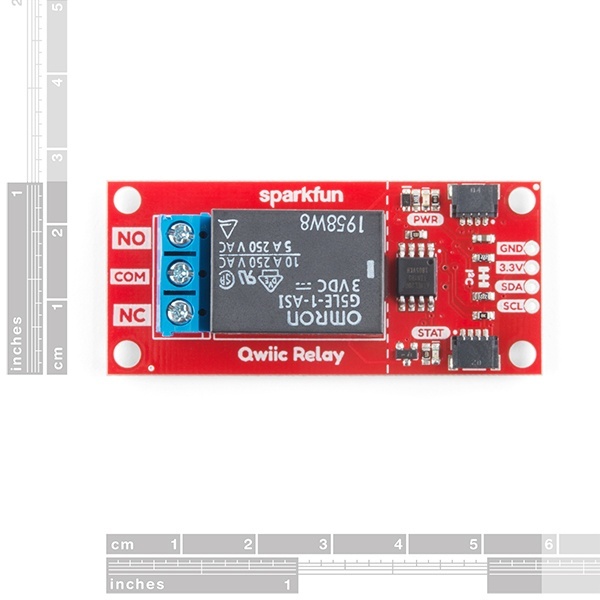

Qwiicシングルリレー【COM-15093】

の概要

Arduino や他の低電力マイクロコントローラから、強力なものを制御したり、高電力デバイスのオン/オフを切り替えたりしたいと思ったことはありませんか? SparkFun Qwiic シングルリレーは、これまでで最も使いやすいリレーを提供します。シングルリレーボードは、長時間にわたって 240VAC で最大 5.5A を処理でき、シンプルな I2C コマンドで大きな電力負荷を制御できます。便利な Qwiic システムとオンボードのネジ端子を使用すると、システムの他の部分に接続する際にはんだ付けは必要ありません。

Qwiic リレーには、デフォルトの I2C アドレス 0x18 が付属していますが、簡単なコマンドで変更でき、1 つのバスで 100 個を超える Qwiic リレーを制御できます (ただし、3.3V バスで多数のリレーを切り替えると電圧スパイクが発生する可能性があるため、外部電源が必要になることに注意してください)。また、ボードの背面にアドレス ジャンパーがあります。このジャンパーをはんだで閉じると、アドレスが 0x19 に変更されます。

PCB には、負荷と低電圧制御間の接地絶縁を強化し、共通ピンの周囲にエアギャップを追加するなど、多くの安全対策が組み込まれています。リレーと NC/NO/COM 端子間のトレースは、最大電流を増やすために 2 倍になっています。ただし、高電圧 AC を扱うのが苦手な場合は、それも無理はありません。代わりに、IoT パワー リレーの使用を検討してください。I2C はサポートされていませんが、IoT パワー リレーには偶発的なショックを防ぐシールドが組み込まれており、リレー電源アクセサリの使用方法を学ぶのに最適です。

注: シングル リレーの I2C アドレスは 0x18 で、ジャンパーで 0x19 に選択できます (任意のアドレスにソフトウェアで構成可能)。単一のバスで複数のシングル リレー センサーと通信するには、マルチプレクサ/Mux が必要です。複数のシングル リレー センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーにあります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスから選択したカスタムデザインを、わずか数週間でお届けできます。

SparkFun Qwiic シングルリレーガイドを使い始める

●機能

  • 動作電圧: 1.7V-3.6V
  • コイル抵抗: 23.5Ω
  • I2C アドレス: 0x18 (デフォルト)、 (ジャンパーは 0x19 に変更されます)
  • 最大電流 (リレー経由): 5.5A (240 VAC)

●ドキュメント
