COM-15099
I/Oエクスパンダー(MCP23008)
マルツコード:
M2237-557
品質ランク:
M1
自社在庫数:
0個
2025/06/16 00:13 現在)

納期:
30営業日程度
数量
1個以上
¥417.00
(税込¥458.00)
50個以上
¥397.00
(税込¥436.00)
100個以上
¥367.00
(税込¥403.00)
200個以上
¥334.00
(税込¥367.00)

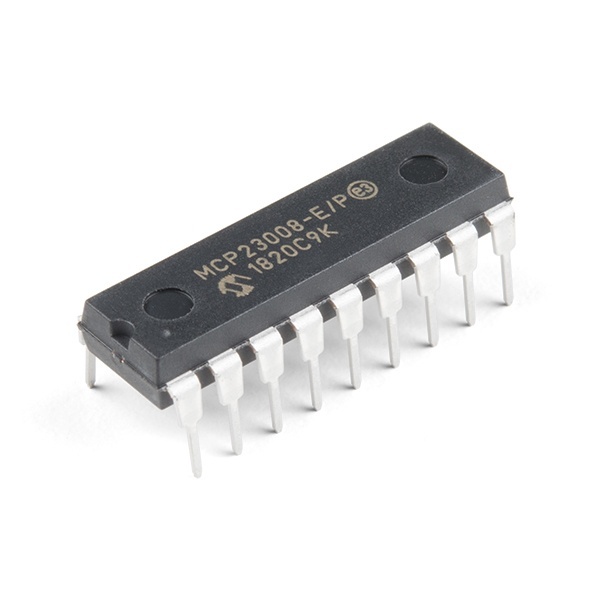

I/Oエクスパンダー(MCP23008)【COM-15099】

の概要

MCP23008 ポート エクスパンダを使用して、マイクロコントローラにピンを 8 本追加します。MCP23008 は、他の I2C デバイスと共有できる 2 つの I2C ピンを使用し、代わりに 8 つの汎用ピンを提供します。8 つのピンをそれぞれ入力、出力、またはプルアップ付き入力に設定できます。入力が変更されたときに外部ピンを介して割り込みを取得する機能もあるため、チップをポーリングし続ける必要はありません。

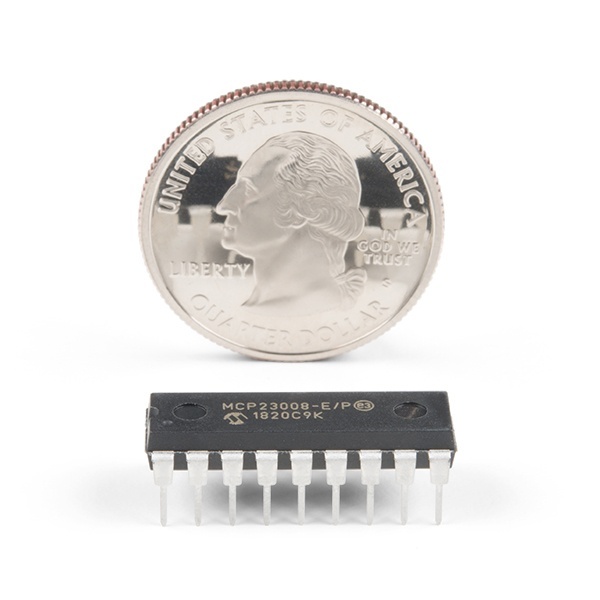

このチップは 2.7 ~ 5.5 V (3.3 V または 5 V のセットアップに適しています) で使用でき、どの I/O ピンからも最大 20 mA をシンク/ソースできるため、LED などに使用できます。さらに電力が必要な場合は、高出力 MOSFET と組み合わせてください。 DIP パッケージは、あらゆるブレッドボードやパーフボードに差し込むことができます。

ADDR0-2 ピンを電源またはグランドに接続することで、最大 8 つの固有アドレスに対して I2C アドレスを設定できます。つまり、8 つのチップが 1 つの I2C バスを共有できることになります。つまり、64 本の I/O ピンです。

●特長

  • 8 ビットのリモート双方向 I/O ポート
  • 高速 I2C インターフェイス (MCP23008)
  • ハードウェア アドレス ピン
  • 設定可能な割り込み出力ピン
  • 設定可能な割り込みソース
  • 入力ポートのデータ極性設定用の極性反転レジスタ
  • 外部リセット入力
  • 低スタンバイ電流: 1 μA (最大)・動作電圧:
    • 1.8V ~ 5.5V @ -40℃ ~ +85℃ I2C @ 100 kHz SPI @ 5 MHz
    • 2.7V ~ 5.5V @ -40℃ ~ +85℃ I2C @ 400 kHz SPI @ 10 MHz
    • 4.5V ~ 5.5V @ -40℃ ~ +125℃ I2C @ 1.7 kHz SPI @ 10 MHz
