COM-16916

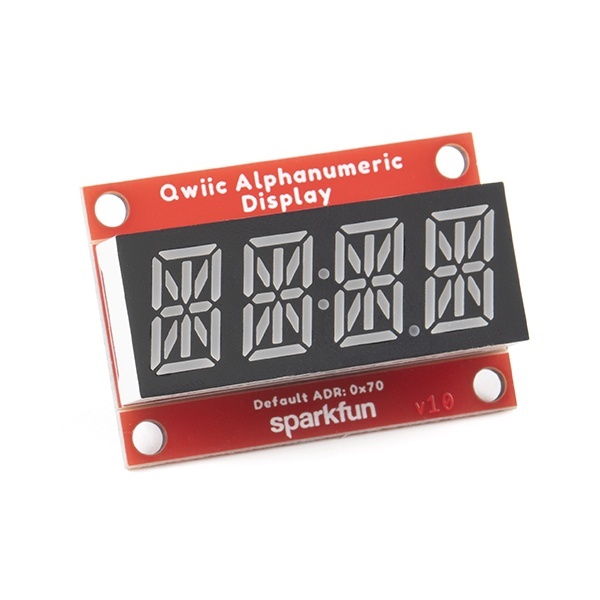

SparkFun Qwiic英数字ディスプレイ(赤)
マルツコード：
M2237-703
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/01 15:46 現在）

納期：
30営業日程度
数量
1個以上
￥1,639.00
(税込￥1,802.00)
50個以上
￥1,558.00
(税込￥1,713.00)
100個以上
￥1,443.00
(税込￥1,587.00)

こちらからもご購入いただけます

バルク
1 個以上
¥2,017.65
(税込 ¥2,219.41)
確認する

SparkFun Qwiic英数字ディスプレイ(赤)【COM-16916】

の概要

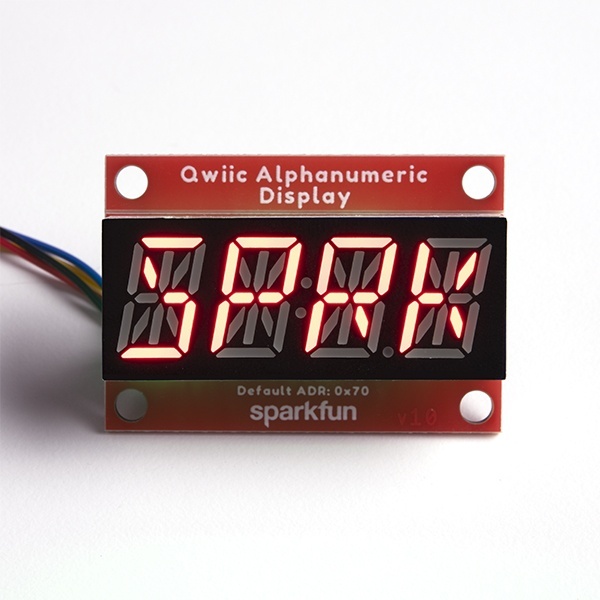

7 セグメント ディスプレイはよく知られています。目覚まし時計、オーブン、電子レンジなどで見かけます。各桁にセグメントを追加することで、数字以外のものも表示できます。新しい SparkFun Qwiic Alphanumeric Display をご紹介します。これらの赤い 14 セグメントの数字には、あらゆる種類の数字、文字、記号を表示できます。Qwiic なら、差し込むだけで使用できます。はんだ付けも、SDA と SCL の区別も、電圧調整や変換も不要です。

SparkFun Alphanumeric Display Arduino ライブラリを使用すると、print() 関数を呼び出すだけで簡単にディスプレイに文字列を印刷できます。このライブラリを使用すると、VK16K33 LED ドライバ チップに I2C コマンドを送信してセグメント (小数点やコロンを含む) を点灯したり、文字列をディスプレイ上でスクロールしたりできます。ライブラリは、Arduino ライブラリ マネージャーで「SparkFun Alphanumeric Display」を検索してダウンロードするか、GitHub リポジトリを .zip ファイルとして取得してそこからインストールできます。

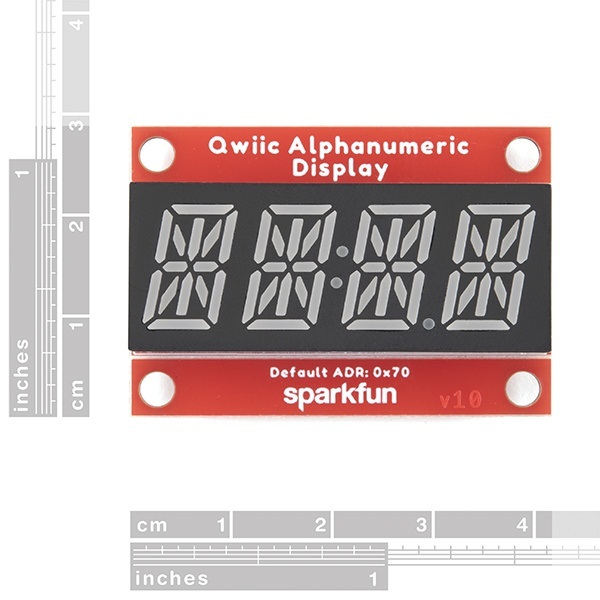

VK16K33 は、I2C アドレス構成もサポートしています。背面のアドレス ジャンパーの組み合わせを閉じるだけで、同じバスで最大 4 つのディスプレイと通信できます。Sparkfun社のスリムなボード設計には、取り外し可能なスタンドオフ ホール、垂直 Qwiic コネクタ、内部取り付け穴も備わっています。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

Qwiic 英数字ディスプレイ接続ガイドを使い始めましょう

●特長

・赤色ディスプレイ
・動作電圧: 3.3V
・統合 RC 発振器
・最大表示セグメント数: 128 パターン
・13×3 マトリックス キー スキャン回路
・16 ステップ調光回路
・I2C アドレス: 0x70 (0x71、0x72、0x73)
・2 つの Qwiic コネクタ
・2 つの壁取り付けポイント
