DEV-14352
SparkFun Arduino用Qwiicシールド
マルツコード：
M2238-055
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/06 09:12 現在）

納期：
30営業日程度
数量
1個以上
￥1,518.00
(税込￥1,669.00)
50個以上
￥1,443.00
(税込￥1,587.00)
100個以上
￥1,336.00
(税込￥1,469.00)
200個以上
￥1,215.00
(税込￥1,336.00)

SparkFun Arduino用Qwiicシールド【DEV-14352】

の概要

SparkFun Qwiic Shield は、Qwiic Connect System を Arduino Uno に簡単に組み込むことができる、組み立てが簡単なボードです。このシールドは、Arduino の I2C バスを一連の SparkFun Qwiic コネクタに接続し、Qwiic システムの I2C ボードに必要な 3.3V に 5V を変換する回路を提供します。デバイスが異なるアドレスにある限り、Qwiic システムではデイジー チェーン接続が可能です。つまり、センサーを好きなだけ積み重ねて、センシング パワーのタワーを作成できます。

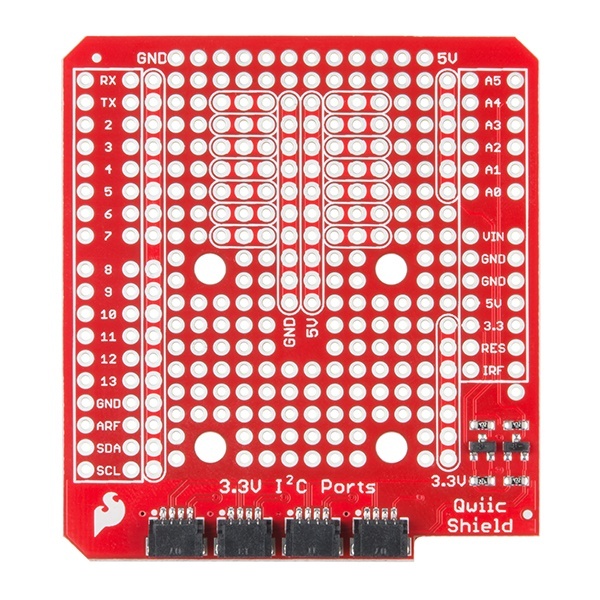

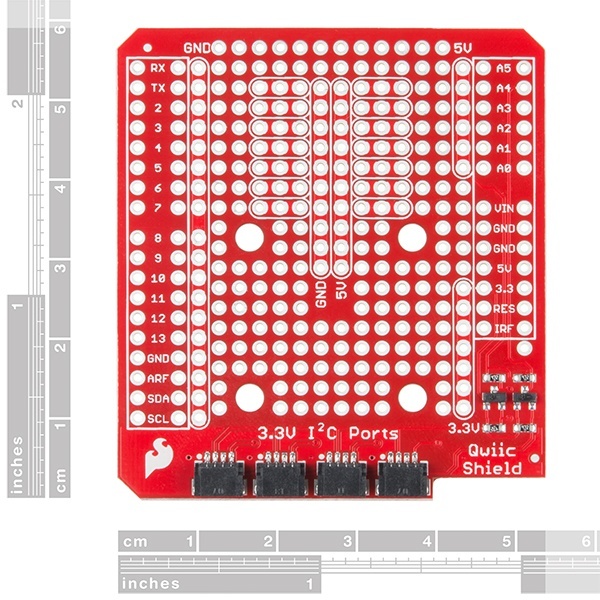

Qwiic Shield には、同じ I2C バス上にある 4 つの Qwiic 接続ポートと、独自の回路を設計して作成するための大きなプロトタイピング領域があります。シールドには、プロトタイピングに役立つ 3 x 1 レールがいくつかあるほか、グランド、5V、さらには 3.3V 用のバスもあります。Qwiic センサーと同じデザインの取り付けポートが 4 つ含まれているため、シールドの上部に小さなボードを固定できます。

このシールドは、お持ちの Uno に最適な改造品です。はんだ付け不要のソリューションです。シールドを使わずに、Qwiic システムが組み込まれた SparkFun BlackBoard をチェックしてください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムで、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により間違って接続することがなくなります。

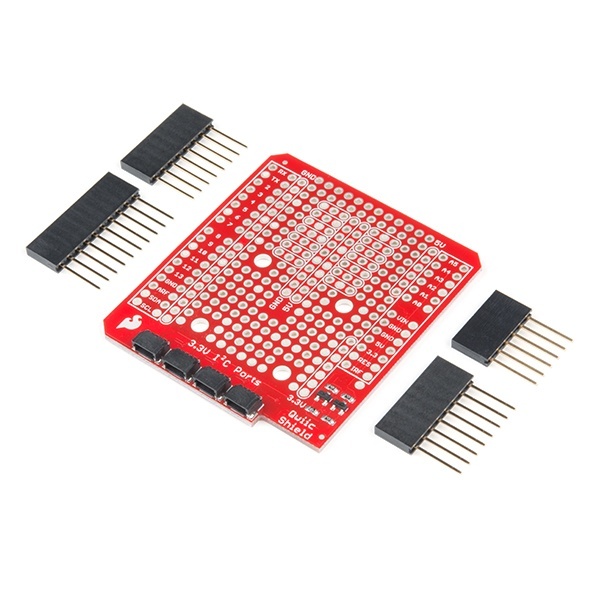

注: これには R3 Arduino ヘッダーが含まれていますが、ボードに事前にはんだ付けされていないため、シールドを組み立てるときに組み立てが必要になります。

SparkFun Qwiic Shield for Arduino ガイドを使い始める

●機能

・4 つの Qwiic 接続ポート
・大きなプロトタイピング領域
・3 x 1 プロトタイピング レール
