DEV-14809
I2Sオーディオボード(MAX98357A)
マルツコード：
M2238-081
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/06/01 19:46 現在）

納期：
30営業日程度
数量
1個以上
￥1,212.00
(税込￥1,333.00)
50個以上
￥1,152.00
(税込￥1,267.00)
100個以上
￥1,067.00
(税込￥1,173.00)
200個以上
￥970.00
(税込￥1,067.00)

I2Sオーディオボード(MAX98357A)【DEV-14809】

の概要

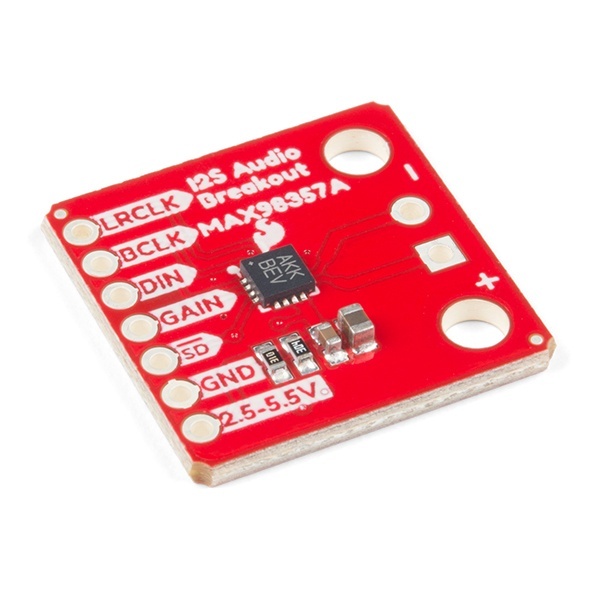

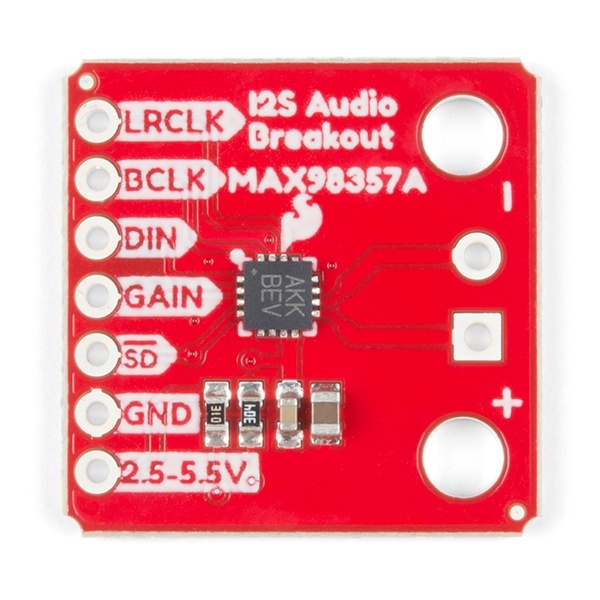

SparkFun I2S オーディオ ブレイクアウト ボードは、MAX98357A デジタル アナログ コンバータ (DAC) を使用し、I2S (I2C と混同しないでください) オーディオをアナログ信号に変換してスピーカーを駆動します。I2S オーディオ ブレイクアウトは、I2S 規格を使用してデジタル オーディオ信号をアナログ信号に変換し、4Ω 負荷に最大 3.2W の電力を供給できるクラス D アンプを使用して信号を増幅します。ボードは、左チャンネル オーディオのみ、右チャンネルのみ、または両方を出力するように設定できます。

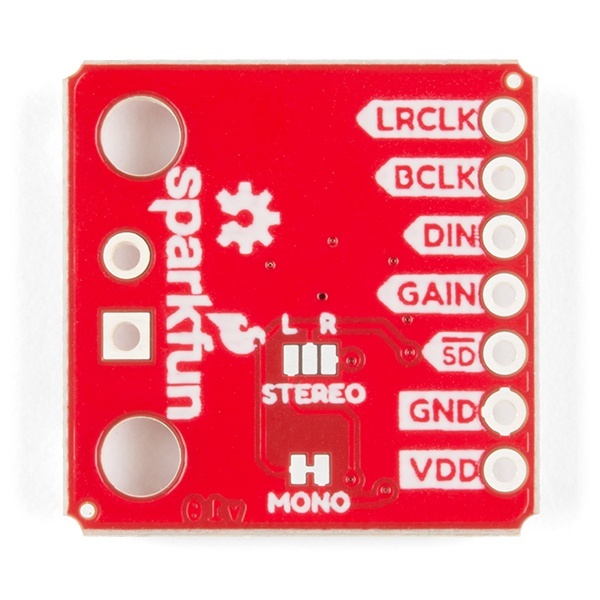

SparkFun I2S オーディオ ブレイクアウト ボードは非常にシンプルで、数個のピン接続だけで起動して動作させることができます。デフォルトでは、ボードは「モノラル」動作に設定されており、左と右の信号が組み合わされて 1 つのスピーカーを駆動します。左右のオーディオ チャンネルに別々のスピーカーが必要な場合は、モノラル ジャンパーを切断する必要があります。オーディオ チャンネル出力を選択できることに加えて、ゲインもいくつかの方法で設定できます。アンプのゲインは、最低 +3dB から最高 +15dB まで設定できます。チャンネル選択はボード上で設定できますが、ゲインはゲイン ピンを使用して外部から制御されます。デフォルトでは、ボードは +9dB に設定されていますが、簡単に変更できます。

SparkFun I2S オーディオ ブレイクアウト ガイドを使い始めましょう

●機能

・電源電圧範囲: 2.5V - 5.5V。
・出力電力: 5V で 4Ω に 3.2W。
・出力チャンネル選択: 左、右、または左/2 + 右/2 (デフォルト)。
・サンプル レート: 8kHz - 96kHz。
・サンプル解像度: 16/32 ビット。
・静止電流: 2.4mA。
・フィルターレス クラス D 出力
・MCLK は不要
・クリックとポップの低減
・短絡および熱保護。
