DEV-15083
SparkFun Qwiic Twist(RGBロータリーエンコーダボード)
マルツコード：
M2238-093
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/02 22:18 現在）

納期：
30営業日程度
数量
1個以上
￥4,314.00
(税込￥4,745.00)
20個以上
￥4,099.00
(税込￥4,508.00)
50個以上
￥3,883.00
(税込￥4,271.00)
100個以上
￥3,667.00
(税込￥4,033.00)

こちらからもご購入いただけます

バルク
1 個以上
¥4,697.65
(税込 ¥5,167.41)
確認する

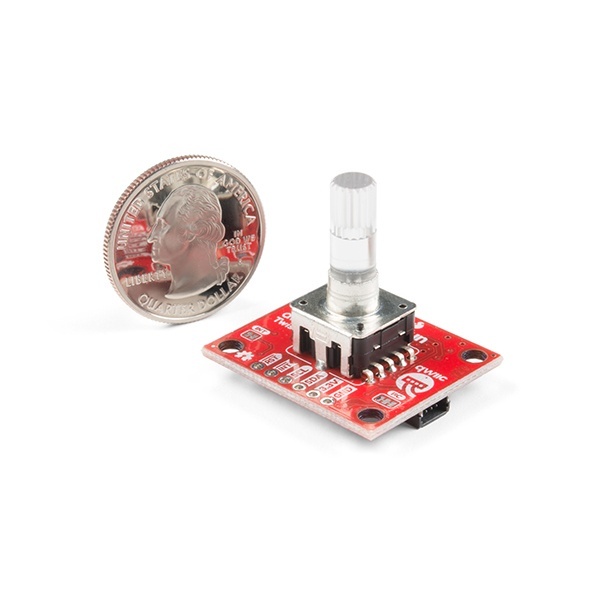

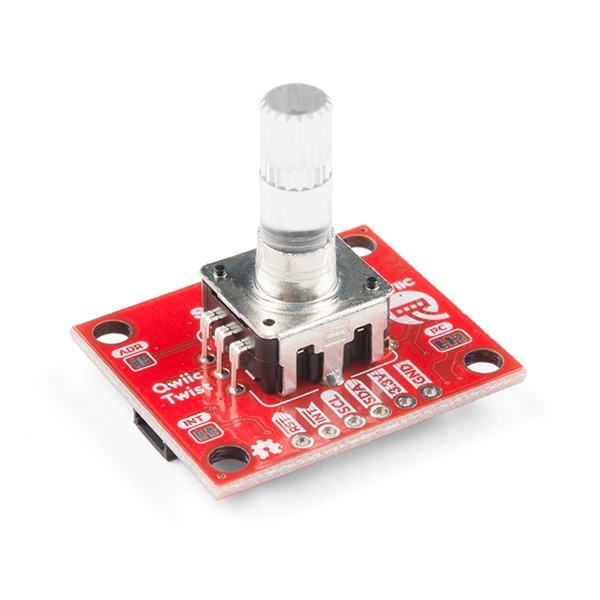

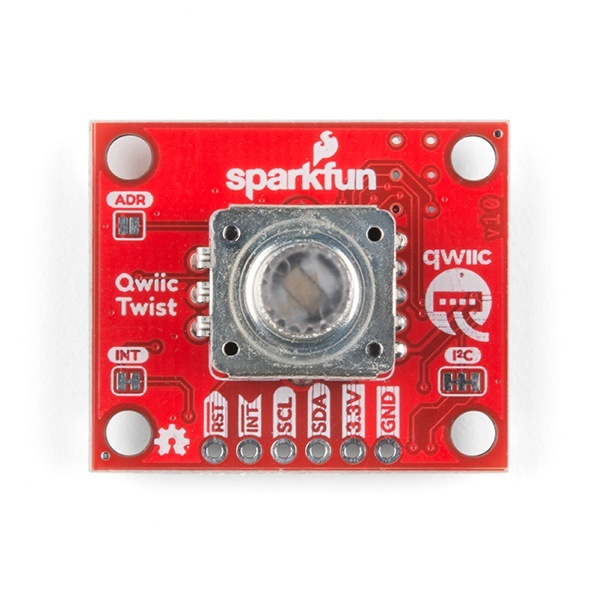

SparkFun Qwiic Twist(RGBロータリーエンコーダボード)【DEV-15083】

の概要

SparkFun Qwiic Twist は、Sparkfun社の Qwiic Connect System に接続できるデジタル RGB ロータリー エンコーダー ブレークアウトです。Twist は、さまざまな割り込み、スイッチ、LED の PWM をすべて処理し、それらの機能すべてを使いやすい I2C インターフェイスで提供します。Qwiic Twist は、ブレッドボードに RGB エンコーダーを実装するために必要な大量の配線をなくすように設計されており、割り込みデバッグに煩わされることなくプロジェクトに戻ることができます。Sparkfun社の便利な Qwiic システムを使用すると、システムの他の部分に接続するためにはんだ付けする必要はありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

ロータリー エンコーダーを時計回りに 1 回回転させると、全体のカウントが 24 増加し、反時計回りに回転させると -24 増加します。ノブを回した「ティック」またはステップの数はすべて I2C 経由で送信されます。赤、緑、青の LED はすべてソフトウェア コマンドで設定され、デジタルで混合して 1600 万色以上を実現できます。

Qwiic Twist は、ユーザーに優れた「クリック感」を与えるインデント エンコーダーを使用して設計されています。さらに、エンコーダーにはボタンが組み込まれているため、ユーザーはそれを押し下げて GUI メニューまたは要素を選択できます。Qwiic Twist は 6mm シャフトを使用し、以下の接続アクセサリに記載されている透明プラスチック ノブまたはその他の 6mm ノブとうまく連携します。

また、Qwiic Twist 用の Arduino ライブラリ では、Twist のさまざまな機能をすべて紹介し、多数の例を含むブレークアウトへの簡単なインターフェイスを提供します。

注: ロータリー エンコーダーの I2C アドレスは 0x3F で、ジャンパーで 0x3E に選択できます (任意のアドレスにソフトウェアで構成可能)。 1 つのバスで複数のロータリー エンコーダー センサーと通信するには、マルチプレクサー/Mux が必要です。複数のロータリー エンコーダー センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスから選択したカスタムデザインを、わずか数週間でお届けできます。

SparkFun Qwiic Twist Guide を使い始めましょう

●特長

  • 長さ/幅: 1" x 1.2" (25.4mm x 30.5mm)
  • 高さ: 0.984" (25mm)
  • 電圧: 3.3V
  • 電流:
    • 約 2.8mA (LED オフ)
    • 約 40.6mA (LED 100% オン)
  • 360° 回転あたり 24 ティック
  • 時計回りと反時計回りの方向を検出
  • ソフトウェアで設定可能な I2C アドレス - 単一バスに最大 111 個のデバイス
  • 組み込みのモーメンタリ ボタン
  • PWM で制御される RGB LED により最大 1600 万色を実現
  • 最大 400kHz の I2C 通信
  • アドレス選択、割り込みプルアップ無効化、および I2C プルアップ無効化用のジャンパー
  • I2C アドレス: 0x3F (ジャンパー オープン、デフォルト)、0x3E (ジャンパークローズド)
  • 2x Qwiic コネクタ

●ドキュメント
