DEV-15316
Raspberry Pi用サーボ pHAT
マルツコード:
M2238-103
品質ランク:
M1
  • ROHSアイコン
自社在庫数:
0個
2025/07/10 03:20 現在)

納期:
30営業日程度
数量
1個以上
¥2,610.00
(税込¥2,871.00)
20個以上
¥2,480.00
(税込¥2,728.00)
50個以上
¥2,349.00
(税込¥2,583.00)
100個以上
¥2,219.00
(税込¥2,440.00)

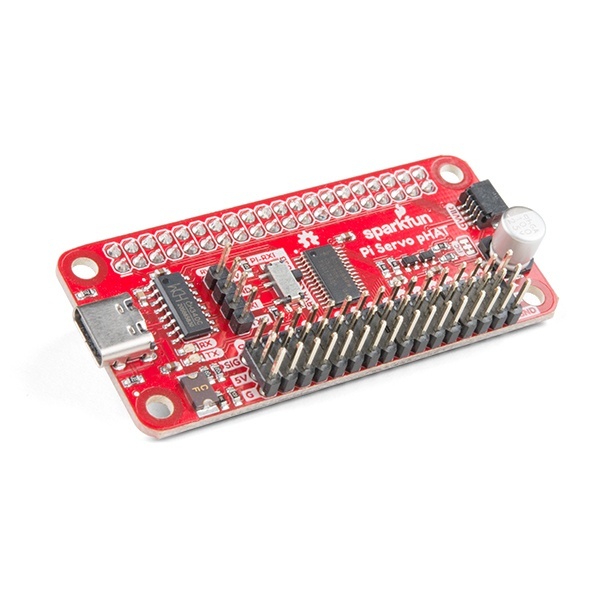

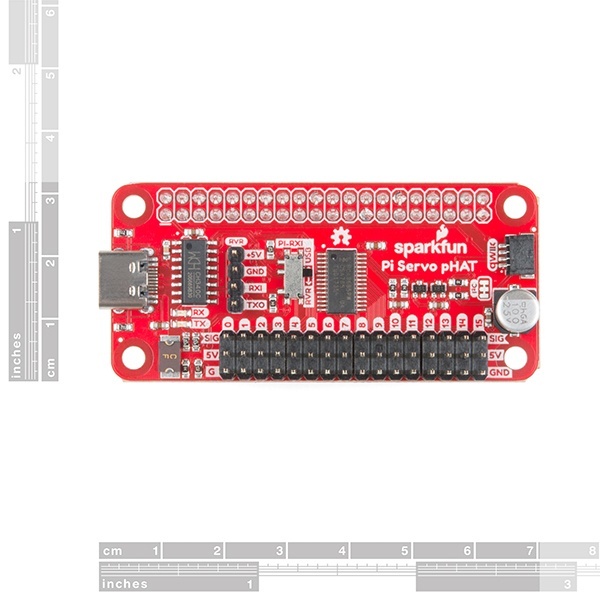

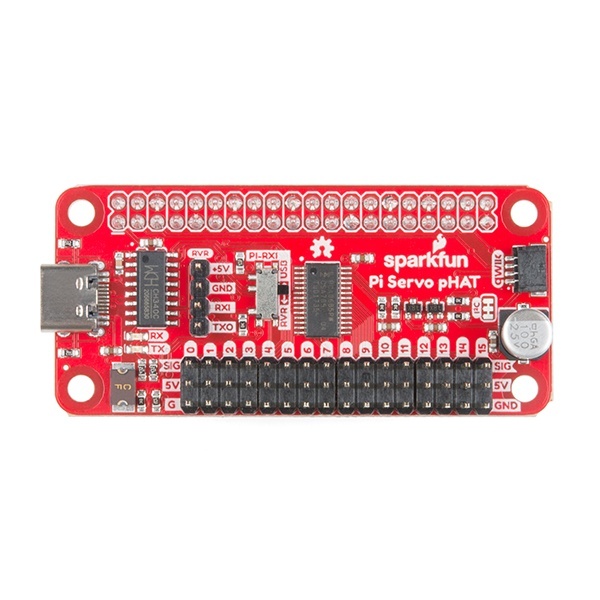

Raspberry Pi用サーボ pHAT【DEV-15316】

の概要

Raspberry Pi 用 SparkFun Servo pHAT を使用すると、Raspberry Pi で最大 16 個のサーボ モーターを I2C 接続を介して簡単に制御できます。I2C 機能により、この PWM HAT は Raspberry Pi の GPIO ピンを節約し、他の目的に使用できます。また、Servo pHAT はシリアル ターミナル接続も追加するため、モニターやキーボードに接続しなくても Raspberry Pi を起動できます。Qwiic システムを使用して I2C バスと簡単にインターフェイスできるように Qwiic コネクタと、Sphero RVR に接続するための 4 ピン ヘッダーを用意しました。

SparkFun Servo pHAT への電源は、USB-C コネクタから供給できます。これにより、サーボ モーターのみに電力が供給されるか、サーボ モーターと HAT に接続されている Raspberry Pi の両方に電力が供給されます。USB-C に切り替えたため、これまで以上に多くの電流をサーボに供給できるようになりました。この USB-C コネクタは、シリアル ポート接続を介して Pi を接続するためにも使用できるため、Pi のセットアップにモニターとキーボードを使用する必要がありません。サーボ電源レール (Pi の 5V 電源レールではない) にのみ電力を供給するには、絶縁ジャンパーで小さなトレースを切断するだけです。これを行うと、複数のサーボまたはより大きなサーボからの重い負荷を駆動できます。電源への損傷を防ぐために、設計に電源保護回路も追加しました。

この pHAT の 16 個のサーボ モーター ピン ヘッダーはそれぞれ、標準の 3 ピン サーボ ピン配列 (グランド、5V、信号) に合わせて間隔が空けられており、サーボ モーターを簡単に接続できます。 Servo pHAT は、Raspberry Pi Zero および Zero W と同じサイズとフォームファクタですが、通常の Raspberry Pi でも動作できます。

注: この HAT には、Raspberry Pi に接続するためのヘッダーが含まれているため、すぐに起動して実行するためにハンダ付けは必要ありません。

SparkFun Servo pHAT ガイドを使い始める

●機能

・16 個の PWM チャネル、I2C 経由で制御可能
・Qwiic コネクタ
・Sphero RVR に接続するための 4 ピン RVR ヘッダー
・USB-C コネクタ
・Raspberry Pi に接続するための 40 ピン GPIO ヘッダー
・CH340C USB シリアル SOIC16
・更新されたロジック レベル変換回路
・電源保護回路
