DEV-15801
電力供給ボード(USB-C Qwiic)
マルツコード：
M2238-135
品質ランク：
M1
自社在庫数：
0個
（ 2025/06/17 04:32 現在）

納期：
30営業日程度
数量
1個以上
￥5,953.00
(税込￥6,548.00)
20個以上
￥5,656.00
(税込￥6,221.00)
50個以上
￥5,358.00
(税込￥5,893.00)
100個以上
￥5,061.00
(税込￥5,567.00)

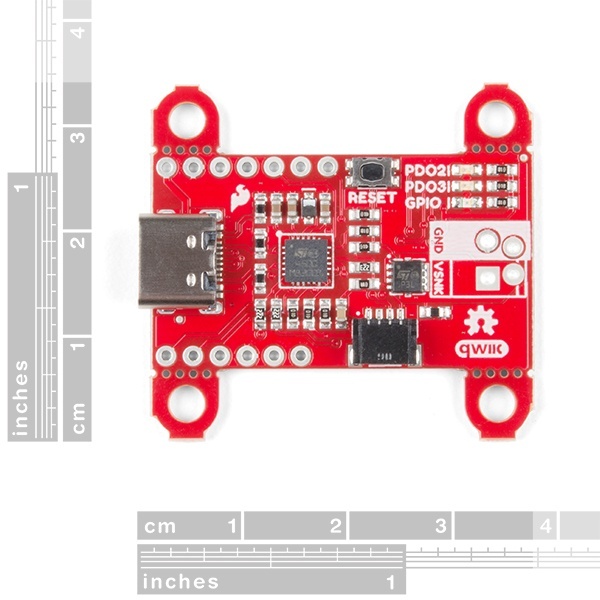

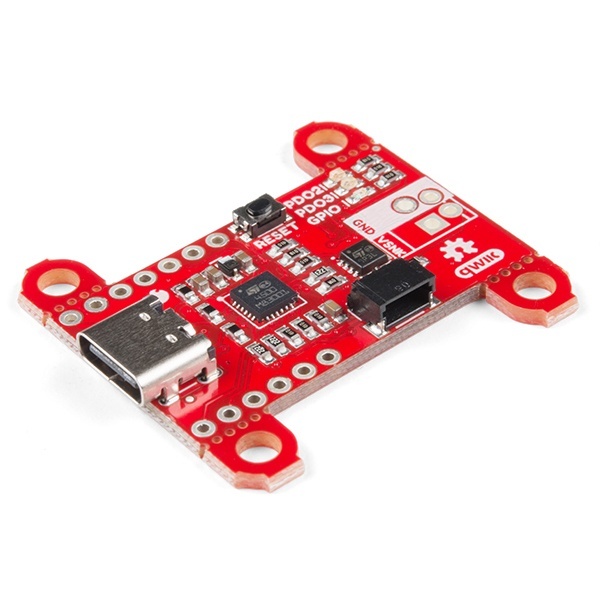

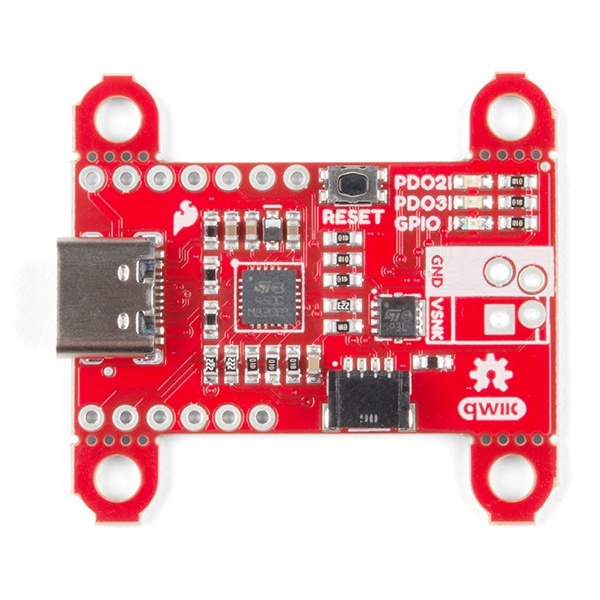

電力供給ボード(USB-C Qwiic)【DEV-15801】

の概要

プロジェクトへの電力配分を効果的に管理するときが来ました。SparkFun Power Delivery Board を使用すれば、それが可能になります。従来の電源アダプターは、広範囲の電流を供給できますが、電圧は 5V に固定されています。SparkFun Power Delivery Board の USB-C 接続を使用すると、通常 5～20V のより高い電圧と最大 100W の電力を実現できます。Power Delivery Board は、スタンドアロン コントローラーを使用して電源アダプターとネゴシエートし、5V 以外のより高い電圧に切り替えます。これにより、複数の電源アダプターを使用して異なる出力電圧を提供するのではなく、同じ電源アダプターを異なるプロジェクトに使用できます。パワーデリバリーボードは SparkFun の Qwiic 接続システムの一部でもあるため、はんだ付けをしなくても向きがわかります。

SparkFun パワーデリバリーボードは、STMicroelectronics のスタンドアロン コントローラ STUSB4500 を使用してパワーデリバリー標準を活用します。STUSB4500 は、シンク デバイスに対応する USB パワーデリバリー コントローラです。独自のアルゴリズムを実装しているため、外部マイクロコントローラを必要とせずにソース (パワーデリバリー ウォール ウォートまたは電源アダプタ) とのパワーデリバリー契約のネゴシエーションが可能です。ただし、ボードを構成するにはマイクロコントローラが必要です。PDO プロファイルは、統合された不揮発性メモリで構成されます。コントローラはパワー ネゴシエーションの面倒な作業をすべて実行し、I2C 経由で簡単に構成できるようにします。

ボードを構成するには、I2C バスが必要です。Qwiic システムを使用すると、パワーデリバリーボードをマイクロコントローラに簡単に接続できます。アプリケーションによっては、SDA および SCL 用のメッキ スルー ホールを介して I2C バスに接続することもできます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により接続ミスが防止されます。

Qwiic Power Delivery Board - USB-C を使い始める

●機能

・入力および出力電圧範囲 5～20V
・出力電流最大 5A
・設定可能な 3 つの電力供給プロファイル
・自動実行 Type-C(TM) および USB PD シンク コントローラー
・認定済み USB Type-C(TM) rev 1.2 および USB PD rev 2.0 (TID #1000133)
・統合型 VBUS 電圧モニタリング
・統合型 VBUS スイッチ ゲート ドライバー (PMOS)
