DEV-15945
Raspberry Pi用Qwiic pHAT v2.0
マルツコード：
M2238-141
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/06/19 08:35 現在）

納期：
30営業日程度
数量
1個以上
￥1,366.00
(税込￥1,502.00)
50個以上
￥1,298.00
(税込￥1,427.00)
100個以上
￥1,203.00
(税込￥1,323.00)
200個以上
￥1,093.00
(税込￥1,202.00)

Raspberry Pi用Qwiic pHAT v2.0【DEV-15945】

の概要

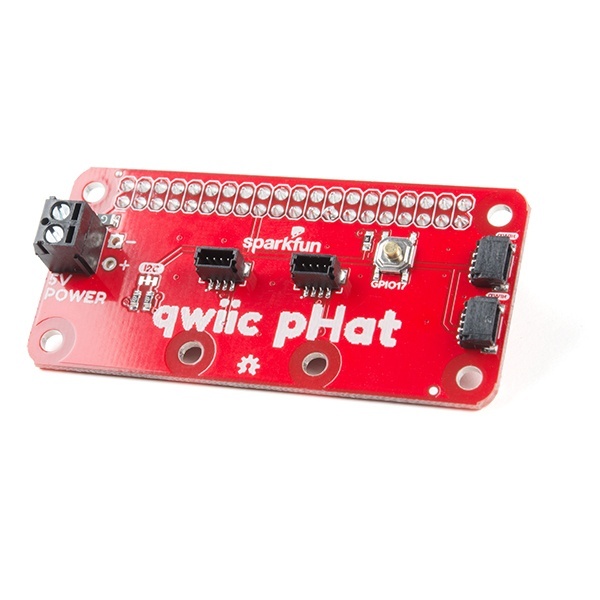

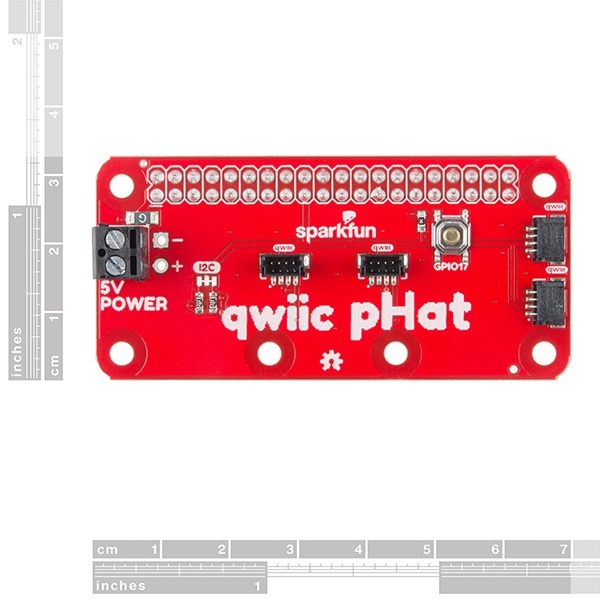

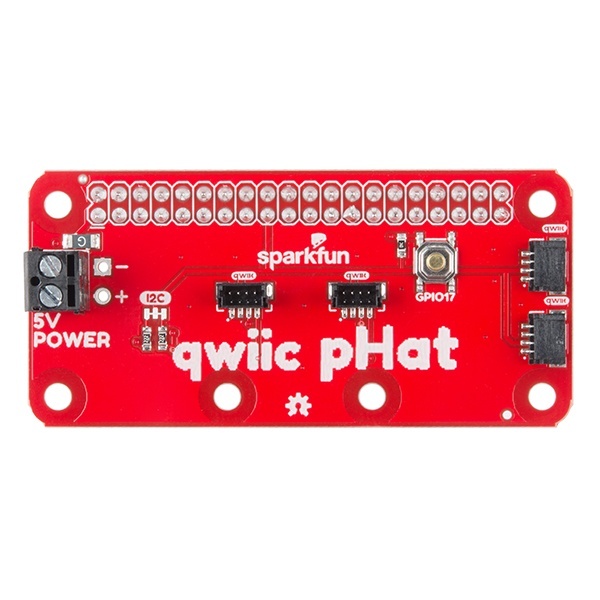

Raspberry Pi 用 SparkFun Qwiic pHAT V2.0 は、使い慣れた Raspberry Pi を使いながら、SparkFun の Qwiic エコシステムに入る最も迅速かつ簡単な方法を提供します。Qwiic pHAT は、Raspberry Pi の I2C バス (GND、3.3V、SDA、および SCL) を HAT の Qwiic コネクタの配列に接続します。Qwiic システムでは、異なるアドレスのボードをデイジー チェーン接続できるため、必要な数のセンサーを積み重ねて、センシング パワーのタワーを作成できます。

Qwiic pHAT V2.0 には、同じ I2C バス上にある 4 つの Qwiic 接続ポート (側面に 2 つ、垂直に 2 つ) があります。また、3.3V を超える電圧が必要なボードに電源を供給するためのシンプルな 5V ネジ端子と、汎用ボタン (スクリプトで Pi をシャットダウンするオプション付き) も追加しました。また、ボード上の取り付け穴の間隔も更新され、一般的な Qwiic ボードの寸法である 1.0" x 1.0" に対応できるようになりました。この HAT は、標準の 2x20 GPIO ヘッダーを使用するすべての Raspberry Pi のほか、NVIDIA Jetson Nano や Google Coral と互換性があります。

注: Raspberry Pi と pHAT をエンクロージャ (Pi Tin など) に配置すると、pHAT が Pi のヘッダー ピンに完全に挿入されていないことがわかりました。安全に接続するには、1x20 スタッカブル ヘッダーを 1 組追加して、カートにピンを拡張する必要があります。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続を間違えることはありません。

SparkFun Qwiic pHAT ガイドを使い始める

●機能

・4x Qwiic 接続ポート
・1x 5V 耐性ネジ端子
・1x 汎用ボタン
・HAT 互換 40 ピン メス ヘッダー
