DEV-16526
Alchitry Cu FPGA開発ボード(Lattice iCE40 HX)
マルツコード：
M2238-170
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/01 17:23 現在）

納期：
30営業日程度
数量
1個以上
￥10,815.00
(税込￥11,896.00)
10個以上
￥10,275.00
(税込￥11,302.00)
30個以上
￥9,950.00
(税込￥10,945.00)
50個以上
￥9,410.00
(税込￥10,351.00)

こちらからもご購入いただけます

バルク
1 個以上
¥10,347.13
(税込 ¥11,381.84)
確認する

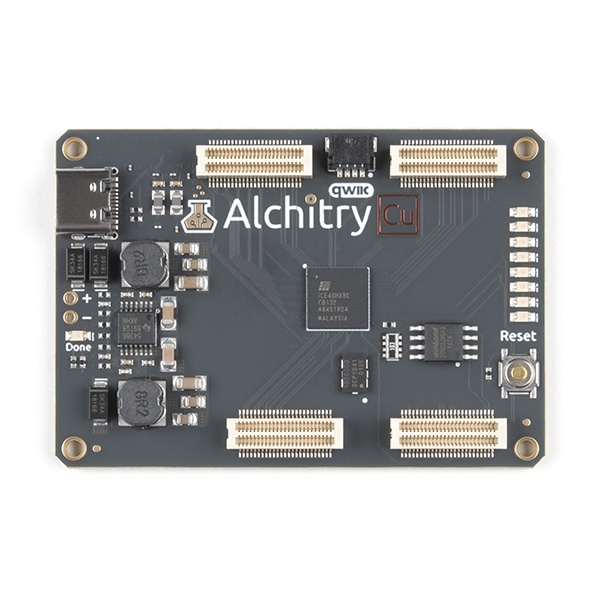

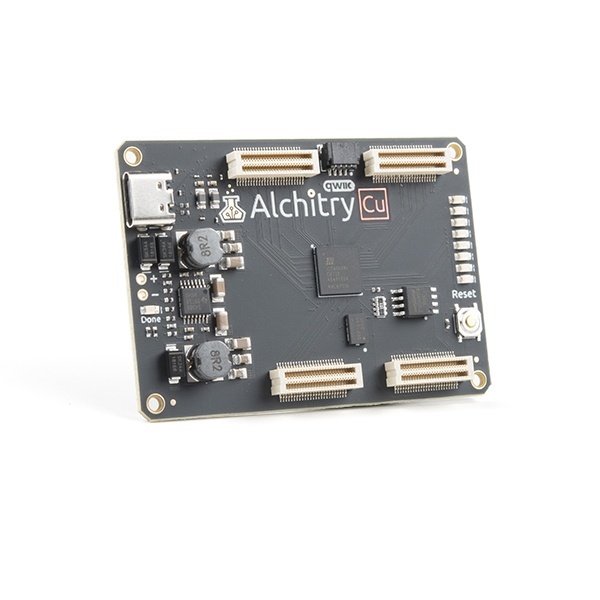

Alchitry Cu FPGA開発ボード(Lattice iCE40 HX)【DEV-16526】

の概要

FPGA の冒険を始めるのにそれほど多くのパワーを必要としない場合、またはより経済的なオプションを探している場合は、Alchitry Cu FPGA 開発ボードが最適なオプションかもしれません。Alchitry Cu は、Alchitry Au よりも「軽量」な FPGA バージョンですが、それでも完全にユニークな機能を提供します。FPGA (フィールド プログラマブル ゲート アレイ) は、エンジニアや愛好家が電子機器を使用したプログラミングの次のステップを体験するための高度な開発ボード タイプです。Cu は、毎年登場するより手頃な価格でますます強力な FPGA ボードのトレンドをまさに体現しています。このボードは、FPGA の世界への素晴らしい出発点であり、次のプロジェクトの中心となります。最後に、このボードは SparkFun によって構築されているため、I2C の統合を容易にするために Qwiic コネクタを追加しました。

Alchitry Cu は、7680 ロジック セルを備えた Lattice iCE40 HX FPGA を使用し、オープン ソース ツール チェーン Project IceStorm によってサポートされています。 Cu には、8 つの汎用 LED を備えた 79 個の IO ピン、FPGA によって内部的に操作できる 100 MHz オンボード クロック、ボードの設定と電源供給を行う USB-C コネクタ、およびデータ転送用の USB シリアル インターフェイスがあります。

シールドや HAT に似た「Elements」と呼ばれるスタック可能な拡張ボードを追加することで、Alchitry Cu はプロトタイピング スペース、ボタン、LED などを追加して独自のハードウェア機能を拡張できます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチの 4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

FPGA 学習チュートリアルを始めましょう

●機能

・Lattice iCE40-HX8K FPGA - 7680 ロジック エレメント
・79 個の IO ピン (3.3V ロジック レベル)
・ボードの設定と電源供給用の USB-C
・8 個の汎用 LED
・1 つのボタン (通常はリセットとして使用)
・100MHz オンボード クロック (FPGA によって内部で乗算可能)
・USB-C ポート、0.1 インチ ホール、またはヘッダーを介して 5V で電源供給
・データ転送用の USB からシリアルへのインターフェイス (最大 12Mbaud)
・Qwiic コネクタ

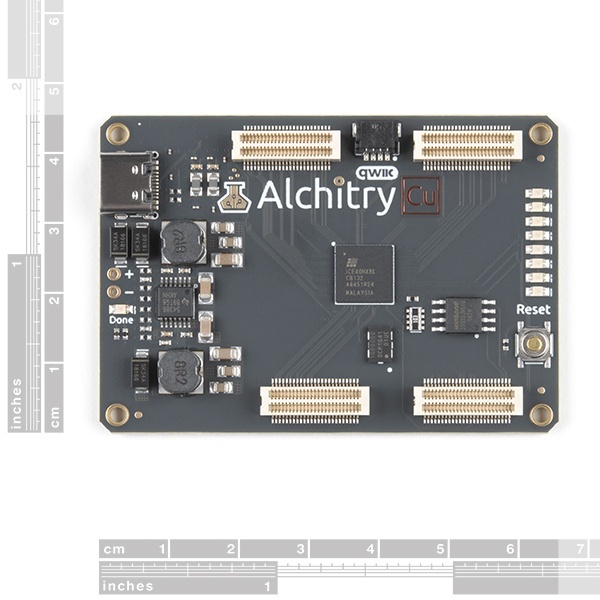

・寸法 65mm x 45mm

例

・初めての FPGA プロジェクト - PWM の活用
・外部 IO とメタスタビリティ
