DEV-17047
Qwiic GPIOボード
マルツコード:
M2238-206
品質ランク:
M1
  • ROHSアイコン
自社在庫数:
0個
2025/08/28 12:25 現在)

納期:
30営業日程度
数量
1個以上
¥1,240
(税込¥1,364)
50個以上
¥1,178
(税込¥1,295)
100個以上
¥1,092
(税込¥1,201)
200個以上
¥992
(税込¥1,091)

Qwiic GPIOボード【DEV-17047】

の概要

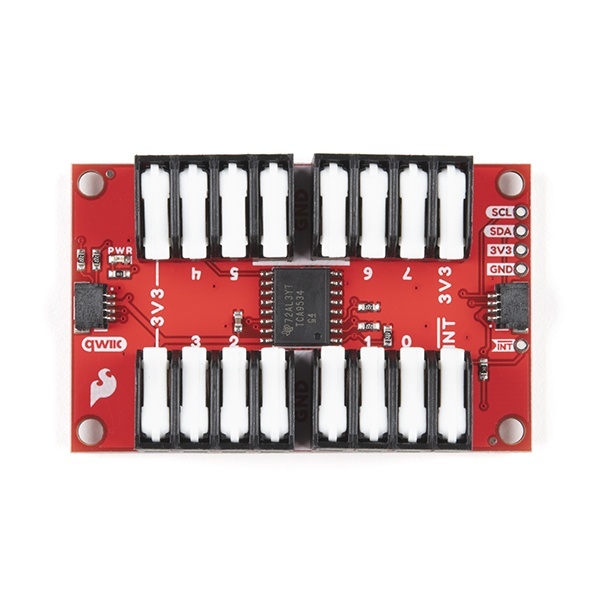

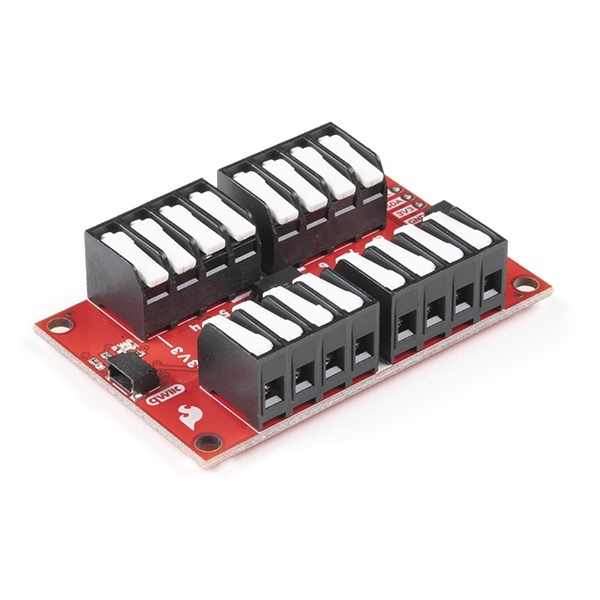

GPIO ピンがあと少しあればいいのにと思ったことはありませんか? 必要なピンがあと 1 つだけだったらどうしますか? プロジェクトに別のマイクロコントローラーを追加することもできますが、コストと複雑さが増します。代わりに、Qwiic GPIO を使用して、Qwiic プロジェクトに 8 つの新しいピンを追加できます。

Sparkfun Qwiic GPIO は、Texas Instruments の TCA9534 I/O エクスパンダー IC をベースにした I2C デバイスです。このボードは、コントローラーの他のデジタル ピンと同じように読み取りと書き込みができる 8 つの IO ピンを追加します。 I2C インターフェースの詳細は Arduino ライブラリで処理されているため、Arduino の pinModedigitalWrite に似た関数を呼び出すことができ、作成に集中できます。

TCA9534 のピンは、使いやすいラッチ端子に分割されています。別のワイヤを所定の位置にねじ込む必要はありません。端子自体は比較的広いので、複数のワイヤを自由に接地端子または電源端子にラッチできます。3 つのカスタマイズ可能なアドレス ジャンパーを使用すると、最大 8 つの Qwiic GPIO ボードを 1 つのバスに接続して、最大 64 個の GPIO ピンを追加できます。デフォルトの I2C は 0x27 ですが、ボードの背面にあるジャンパーを調整することで変更できます。


SparkFun Qwiic 接続システムは、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。


SparkFun Qwiic GPIO フックアップ ガイドを使い始めましょう

●機能

  • 8 つの設定可能な GPIO ピンが使用可能
  • I2C アドレス: 0x27 (デフォルト)
    • ハードウェア アドレス ピンにより、1 つのバスに最大 8 つのボードを接続可能
  • 入力極性反転レジスタ
  • 各 I/O ピンを個別に、または一度にすべて制御
  • オープン ドレイン アクティブ ロー割り込み出力
  • 2 つの Qwiic コネクタ

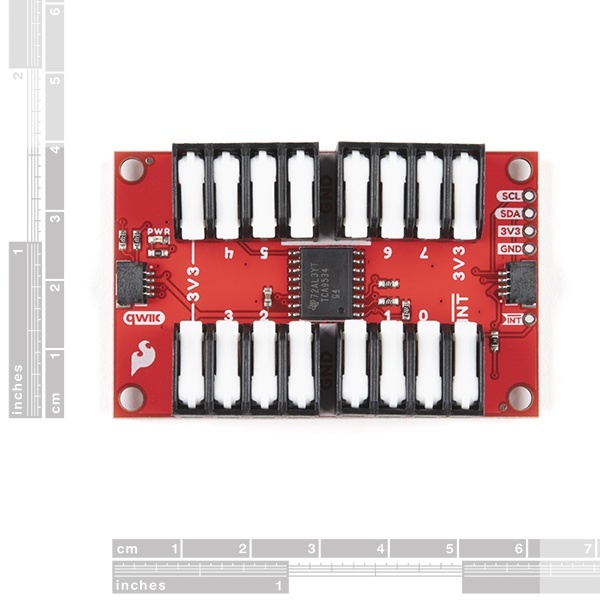

  • 寸法: 2.40 インチ x 1.50 インチ (60.96 mm x 38.10 mm)
