GPS-14414
SparkFun GPSブレークアウトボード(XA1110、Qwiic)
マルツコード：
M2238-334
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/06 22:49 現在）

納期：
30営業日程度
数量
1個以上
￥8,292.00
(税込￥9,121.00)
20個以上
￥7,878.00
(税込￥8,665.00)
50個以上
￥7,463.00
(税込￥8,209.00)
100個以上
￥7,049.00
(税込￥7,753.00)

SparkFun GPSブレークアウトボード(XA1110、Qwiic)【GPS-14414】

の概要

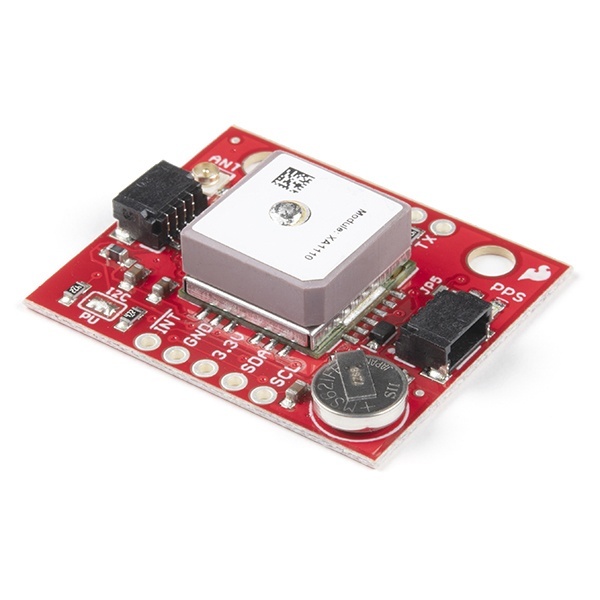

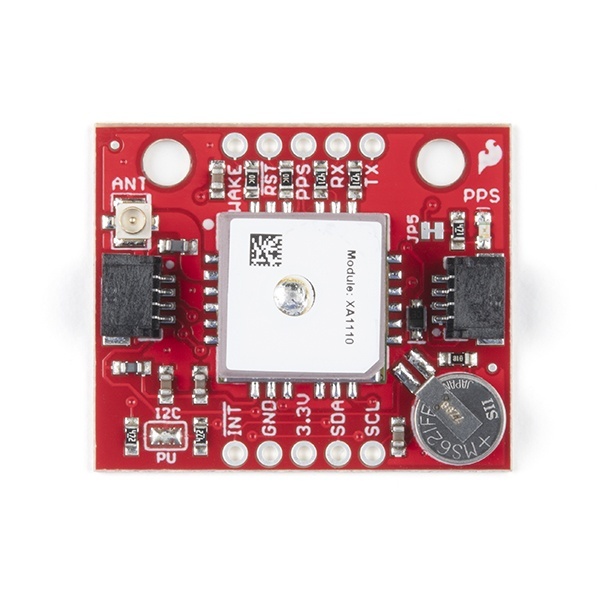

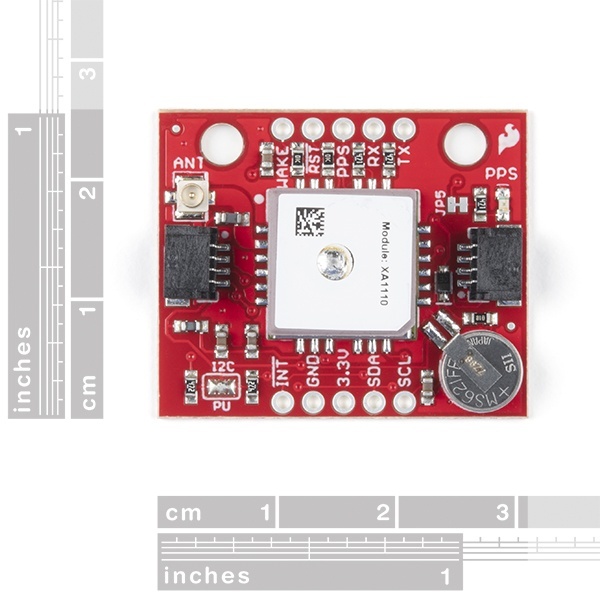

SparkFun XA1110 GPS ブレイクアウトは、Qwiic Connect System により簡単に接続できるように構築された小型の I2C 対応モジュールです。GTOP の XA1110 GPS モジュールを搭載したこのボードは、MediaTek MT3333 チップセットを使用し、I2C とシリアル ポートの両方を同時に有効にする専用の SparkFun ファームウェアが搭載されています。I2C を使用すると、シリアル ポートを GPS に拘束する必要がなく、他の用途に使用できます。

この GPS ブレイクアウトは、99 の検索チャネルと 33 の同時追跡チャネルを備えた最大 210 の PRN チャネルをサポートします。GPS、GLONASS、QZSS、SBAS などをサポートしているオンボードの XA1110 は、複数の場所でより正確な測位を提供できます。さらに、XA1110 GPS ブレイクアウトには、ウォーム スタート機能を有効にするオンボード RTC バッテリーが搭載されており、X1 が最初の位置をわずか 5 秒で特定できるほか、U.FL ケーブルを介して外部アンテナを接続するオプションを提供する U.FL コネクタも搭載されています。

注: XA1110 の I2C アドレスは 0x10 で、ハードウェア定義です。単一バスで複数の XA1110 センサーと通信するには、マルチプレクサ/Mux が必要です。複数の XA1110 センサーを使用する必要がある場合は、Qwiic Mux ブレイクアウトの使用を検討してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイプ作成を高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することはできません。

SparkFun XA1110 GPS ブレイクアウト ガイドを使い始める

●機能

・33 トラッキング/99 取得チャネル GPS +GLONASS レシーバー
・QZSS および SBAS (WAAS、EGNOS、MSAS、GAGAN) をサポート
・感度: -165dBm
・更新レート: 最大 10Hz
・12 マルチトーン アクティブ干渉キャンセラー
・2x Qwiic コネクタ
・U.FL コネクタ
・オンボード RTC バッテリー
