GPS-16329

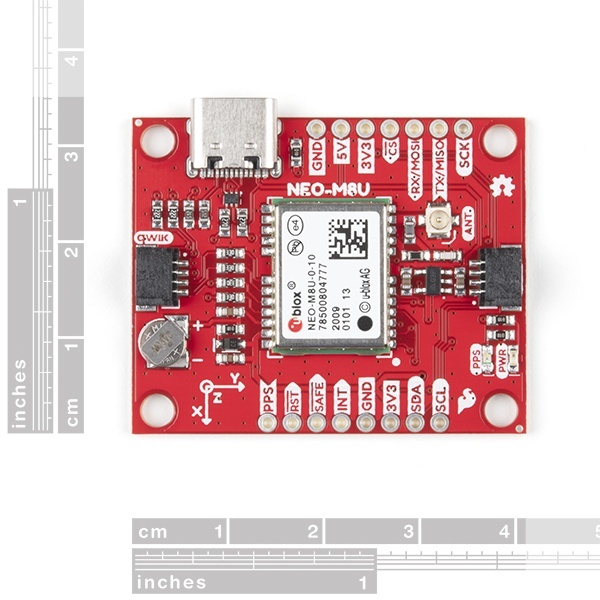

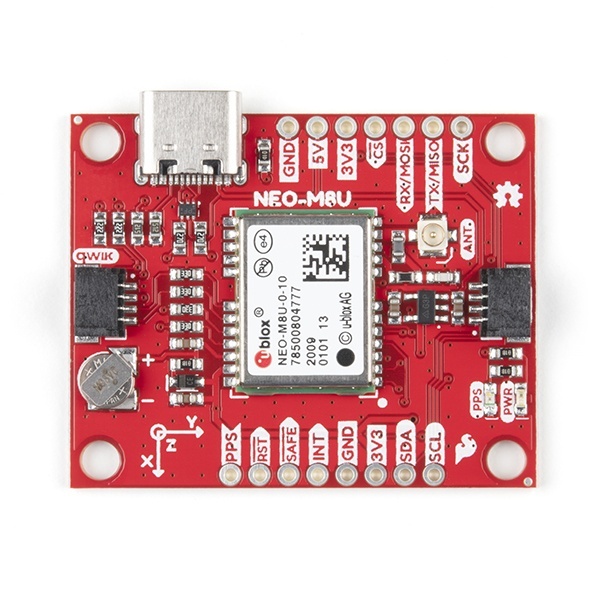

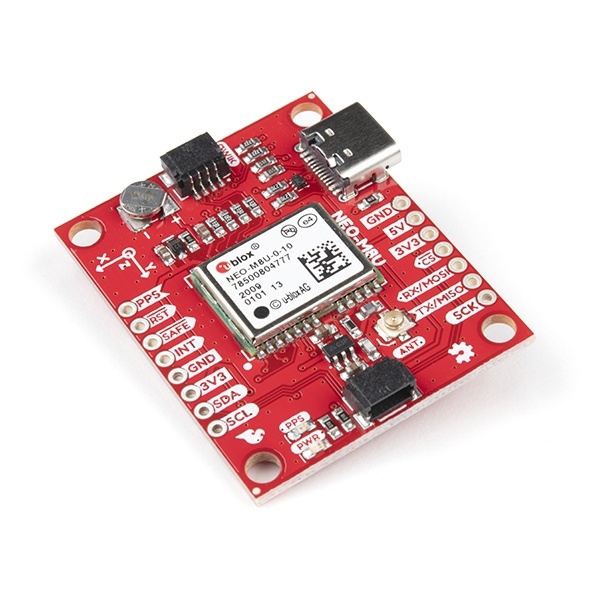

SparkFun GPS推測航法ブレークアウトボード(NEO-M8U、Qwiic)
マルツコード：
M2238-352
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/10 14:36 現在）

納期：
30営業日程度
数量
1個以上
￥15,025.00
(税込￥16,527.00)
10個以上
￥14,274.00
(税込￥15,701.00)
30個以上
￥13,823.00
(税込￥15,205.00)
50個以上
￥13,072.00
(税込￥14,379.00)

SparkFun GPS推測航法ブレークアウトボード(NEO-M8U、Qwiic)【GPS-16329】

の概要

SparkFun NEO-M8U GPS ブレイクアウトは、同様に優れた構成オプションを備えた高品質の GPS ボードです。NEO-M8U は、u-blox の Untethered Dead Reckoning (UDR) テクノロジを活用しています。このモジュールは、車両に電気接続する必要なく継続的なナビゲーションを提供するため、アフターマーケットのデッドレコニング アプリケーションの設置コストを削減します。

NEO-M8U モジュールは、72 チャネルの u-blox M8 エンジン GNSS レシーバーです。つまり、GPS、GLONASS、Galileo、および BeiDou 衛星群から約 2.5 メートルの精度で信号を受信できます。このモジュールは、3 つの GNSS システムの同時受信をサポートします。 NEO-M8U の GNSS と統合 3D センサー測定の組み合わせにより、最大 30Hz の正確なリアルタイム測位レートが実現します。

他の GPS モジュールと比較して、このブレークアウトは密集した都市や覆われたエリアでの位置精度を最大限に高めます。信号状態が悪い場合でも、都市環境では継続的な測位が提供され、信号が完全に失われた場合 (短いトンネルや駐車場など) でも利用できます。UDR を使用すると、最初の GNSS フィックスが利用可能になる前でも、ボードに電源が投入されるとすぐに測位が開始されます。オンボードの充電式バッテリーによりロック時間はさらに短縮されます。バックアップ電源により、GPS は数秒以内にホット ロックを取得できます。

さらに、この u-blox レシーバーは I2C (u-blox ではこれをディスプレイ データ チャネルと呼びます) をサポートしているため、Qwiic との互換性に最適で、貴重な UART ポートを使い果たす必要がありません。便利な Qwiic システムを使用すると、システムの他の部分に接続するためにはんだ付けする必要はありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

U-blox ベースの GPS 製品は、人気があるが密度の高い Windows プログラムである u-center を使用して構成できます。NEO-M8U では、ボーレート、更新レート、ジオフェンシング、スプーフィング検出、外部割り込み、SBAS/D-GPS など、さまざまな機能を構成できます。これらはすべて、SparkFun Arduino ライブラリ内で実行できます。

SparkFun NEO-M8U GPS ブレイクアウトには、NEO-M8U の RTC に電力を供給するオンボード充電式バッテリーも装備されています。これにより、コールド スタート (約 26 秒) からホット スタート (約 1.5 秒) まで、最初の修正までの時間が短縮されます。バッテリーは、長時間電源に接続しなくても、RTC と GNSS 軌道データを維持します。

この製品にはアンテナが必要です:関連製品/接続アクセサリをチェックして、プロジェクトに適した U.FL アンテナを選択してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

SparkFun NEO-M8U GPS ガイドを使い始める

●機能

  • お好みのアンテナで使用できる統合型 U.FL コネクタ
  • 72 チャンネル GNSS レシーバー
  • 2.5 m の水平精度
  • 最大更新レート 30 Hz
  • 初回測位までの時間:
    • 低温: 26 秒
    • 高温: 1.5 秒
  • 最大高度: 50,000 m
  • 最大 G: ≦4
  • 最大速度: 500 m/s
  • 速度精度: 0.5 m/s
  • 方位精度: 1度
  • 加速度計とジャイロスコープを内蔵
  • 時間パルス精度: 30ns
  • 3.3V VCC および I/O
    • 消費電流: 連続追跡で約 29mA、デフォルトの同時モード
  • ソフトウェアで設定可能
    • ジオフェンシング
    • 走行距離計
    • スプーフィング検出
    • 外部割り込み
    • ピン制御
    • 低電力モード
    • その他多数!
  • UART または I2C インターフェイス経由で NMEA、UBX、および RTCM プロトコルをサポート
