GPS-17285

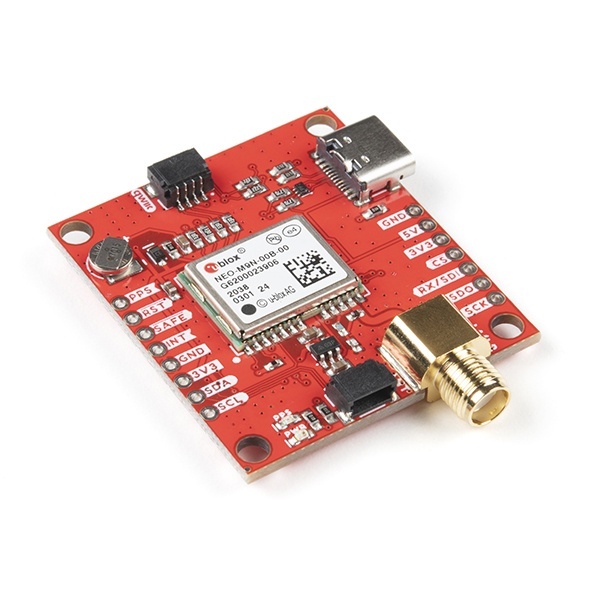

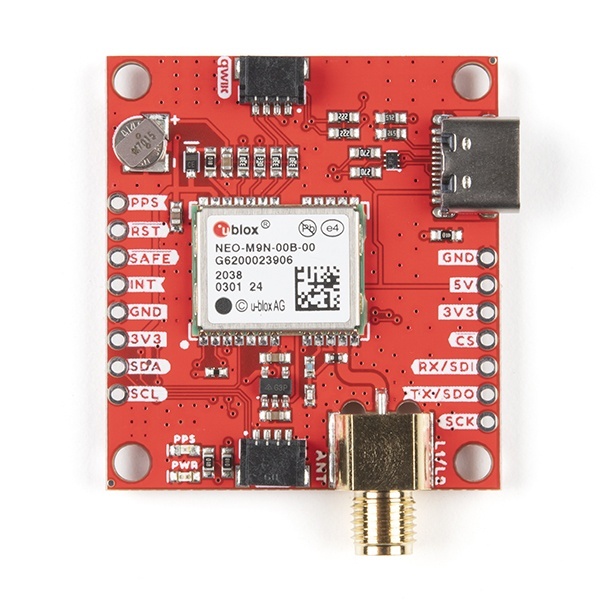

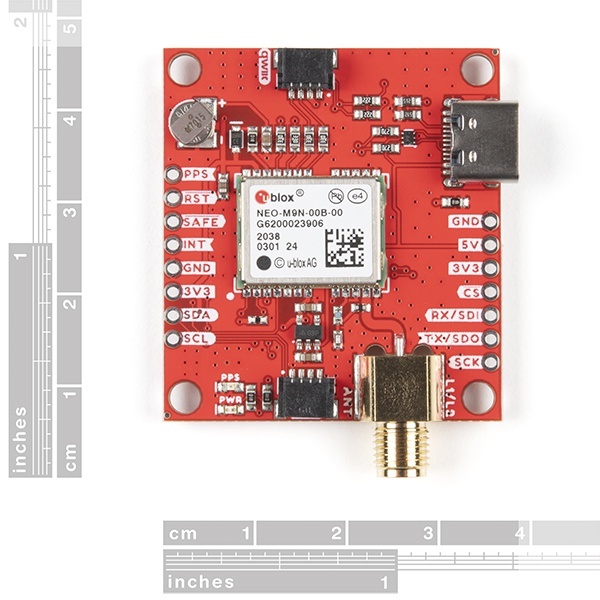

SparkFun GPSブレークアウトボード(NEO-M9N、SMA、Qwiic)
マルツコード:
M2238-364
品質ランク:
M1
自社在庫数:
0個
2025/05/02 16:30 現在)

納期:
30営業日程度
数量
1個以上
¥13,659.00
(税込¥15,024.00)
10個以上
¥12,977.00
(税込¥14,274.00)
30個以上
¥12,567.00
(税込¥13,823.00)
50個以上
¥11,884.00
(税込¥13,072.00)

こちらからもご購入いただけます

バルク
1 個以上
¥13,732.19
(税込 ¥15,105.40)

SparkFun GPSブレークアウトボード(NEO-M9N、SMA、Qwiic)【GPS-17285】

の概要

SparkFun NEO-M9N GPS ブレイクアウトは、SMA などの同様に優れた構成オプションを備えた高品質の GPS ボードです。NEO-M9N モジュールは、92 チャネルの u-blox M9 エンジン GNSS レシーバーです。つまり、GPS、GLONASS、Galileo、および BeiDou 衛星群から約 1.5 メートルの精度で信号を受信できます。このブレイクアウトは、4 つの GNSS の同時受信をサポートしています。これにより、困難な状況でも位置精度が最大化され、精度が向上し、ロック時間が短縮されます。また、オンボードの充電式バッテリーにより、バックアップ電源が提供され、GPS は数秒以内にホット ロックを取得できます。さらに、この u-blox レシーバーは I2C (u-blox ではこれをディスプレイ データ チャネルと呼びます) をサポートしているため、Qwiic との互換性に最適で、貴重な UART ポートを使い果たす必要がありません。便利な Qwiic システムを使用すると、システムの他の部分に接続するためにはんだ付けする必要はありません。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

NEO-M9N モジュールは、妨害やスプーフィング イベントを検出し、ホストに報告して、システムがそのようなイベントに反応できるようにします。RF パス内の LNA (低ノイズ アンプ) と組み合わせた SAW (表面弾性波) フィルターが NEO-M9N モジュールに統合されているため、強い RF 干渉下でも正常に動作します。

U-blox ベースの GPS 製品は、人気の高い、しかし高度な Windows プログラムである u-center を使用して構成できます。NEO-M9N では、ボー レート、更新レート、ジオフェンシング、スプーフィング検出、外部割り込み、SBAS/D-GPS など、さまざまな機能を構成できます。これらはすべて、SparkFun Arduino ライブラリ内で実行できます。

SparkFun NEO-M9N GPS ブレイクアウトには、 NEO-M9N の RTC に電力を供給するオンボード充電式バッテリー。これにより、コールド スタート (約 24 秒) からホット スタート (約 2 秒) まで、最初の位置特定までの時間が短縮されます。バッテリーは、長時間電源に接続しなくても RTC と GNSS 軌道データを維持します。

この製品にはアンテナが必要です: 関連製品/接続アクセサリを確認し、プロジェクトに適した SMA アンテナを選択してください。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することがなくなります。

NEO-M9N GPS ブレイクアウトは、OpenLog Artemis データロガー システムを使用して自動的に検出、スキャン、構成、およびログに記録することもできます。プログラミング、はんだ付け、セットアップは不要です。


SparkFun NEO-M9N GPS ガイドを使い始めましょう

●機能

  • お好みのアンテナで使用できる統合型 SMA コネクタ
  • 92 チャンネル GNSS レシーバー
  • 1.5 m の水平精度
  • 最大更新レート 25 Hz (4 つの同時 GNSS)
  • 初回測位までの時間:
    • 低温: 24 秒
    • 高温: 2 秒
  • 最大高度: 80,000 m
  • 最大 G: ≦4
  • 最大速度: 500 m/s
  • 速度精度: 0.05 m/s
  • 方位精度: 0.3度
  • タイムパルス精度: 30ns
  • 3.3V VCC および I/O
    • 消費電流: 約 31mA GPS+GLONASS トラッキング
  • ソフトウェア設定可能
    • ジオフェンシング
    • 走行距離計
    • スプーフィング検出
    • 外部割り込み
    • ピン制御
    • 低電力モード
    • その他多数!
  • UART または I2C インターフェイス経由の NMEA、UBX、および RTCM プロトコルをサポート
