LCD-16397
SparkFun 16×2 SerLCDディスプレイ(RGBテキスト、Qwiic)
マルツコード：
M2238-577
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/02 13:52 現在）

納期：
30営業日程度
数量
1個以上
￥7,043.00
(税込￥7,747.00)
20個以上
￥6,691.00
(税込￥7,360.00)
50個以上
￥6,339.00
(税込￥6,972.00)
100個以上
￥5,987.00
(税込￥6,585.00)

こちらからもご購入いただけます

バルク
1 個以上
¥6,380.46
(税込 ¥7,018.50)
確認する

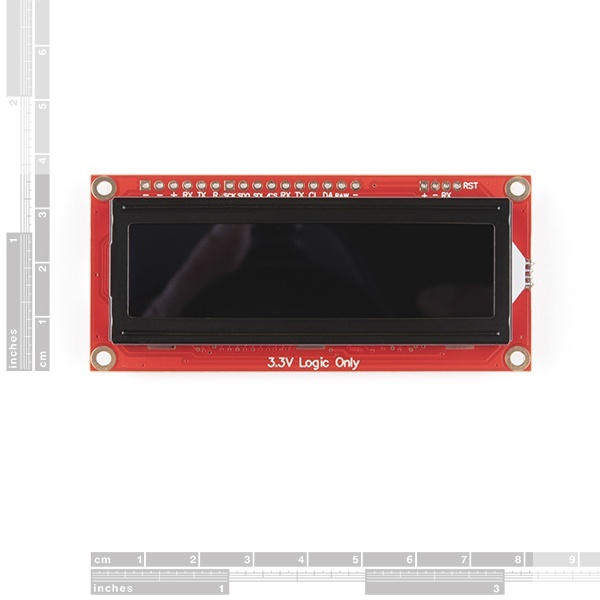

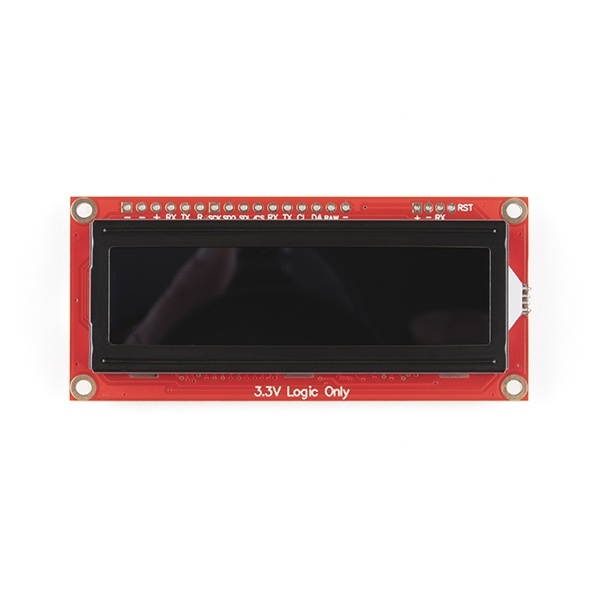

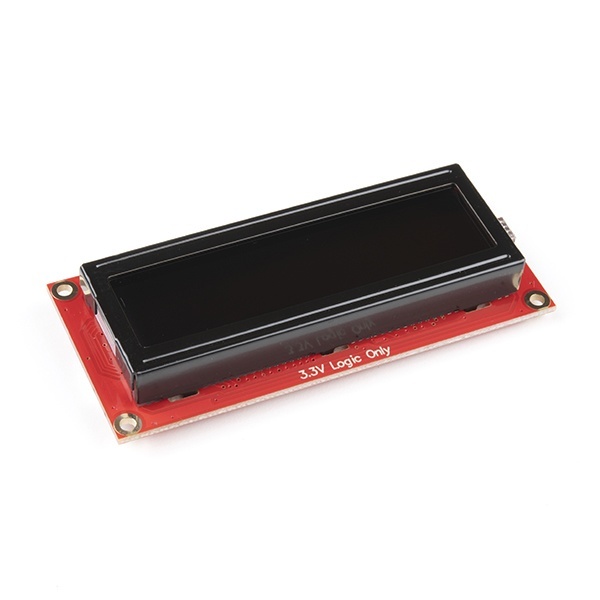

SparkFun 16×2 SerLCDディスプレイ(RGBテキスト、Qwiic)【LCD-16397】

の概要

SparkFun SerLCD は、AVR ベースのシリアル対応 LCD で、16x2 RGB ブラック液晶ディスプレイをプロジェクトに追加するためのシンプルでコスト効率の高いソリューションを提供します。画面の背面にある PCB 設計を大幅に見直し、画面制御のすべてを処理する ATmega328P を組み込んだため、バックパックは不要になりました。このディスプレイは、シリアル、I2C、SPI の 3 つの異なる方法で通信できるようになりました。Qwiic コネクタが装備されており、シリアル LCD を Qwiic エコシステムに導入できます。これにより、必要な配線数が簡素化され、プロジェクトであらゆる種類のテキストと数字を表示できるようになります。

オンボードの ATmega328P AVR マイクロコントローラは、11.0592 MHz の水晶を使用して通信精度を高め、1200 ～ 1000000 の調整可能なボーレートを実現していますが、デフォルトでは 9600 に設定されています。この SerLCD のファームウェアは完全にオープンソースであり、必要なカスタマイズが可能です。

注: SerLCD は 3.3V デバイスであるため、選択したマイクロコントローラまたはシングル ボード コンピュータに応じて 3.3V ロジックに変換してください。そうしないと、ボードが損傷するリスクがあります。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエータ、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。 Qwiic 対応ボードはすべて、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスを組み合わせてカスタムデザインを製作し、わずか数週間でお届けできます。

SparkFun SerLCD ガイドを使い始める

●特長

・16x2、RGB on Black ディスプレイ
・AVR ATMega328p (Arduino 互換ブートローダー付き) は、各 LCD 画面の背面に搭載され、すべての LCD 制御を処理します
・3 つの通信オプション: シリアル、I2C、SPI
・ソフトウェアの特殊コマンドで制御される調整可能な I2C アドレス (デフォルトは 0x72)
・Qwiic 接続
・工場出荷時設定への緊急リセット (起動時にジャンパー RX を GND に接続)
・操作可能なバックスペース文字
・入力バッファには最大 80 文字を保存できます
・バックライトのパルス幅変調により、バックライトの明るさと消費電流を直接制御できます
・コントラストのパルス幅変調により、ソフトウェアで定義したコントラスト量が可能です。
・ユーザー定義可能なスプラッシュ スクリーン
・オープンソースのファームウェアと Arduino 互換のブートローダにより、Arduino IDE 経由で更新できます
・寸法 (LxWxH): 80.02x36.13x14.27mm
・重量: 0.0779 オンス

●ドキュメント

・接続ガイド
・ファームウェア Hex ファイル
・GitHub ファームウェア リポジトリ
・寸法図 (PDF) および PNG 画像
・Python サポート (Qwiic_Py)
