ROB-15451
SparkFun Qwiicモータードライバボード
マルツコード：
M2238-922
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/03 03:56 現在）

納期：
30営業日程度
数量
1個以上
￥4,180.00
(税込￥4,598.00)
20個以上
￥3,971.00
(税込￥4,368.00)
50個以上
￥3,762.00
(税込￥4,138.00)
100個以上
￥3,553.00
(税込￥3,908.00)

こちらからもご購入いただけます

バルク
1 個以上
¥4,380.00
(税込 ¥4,818.00)
確認する

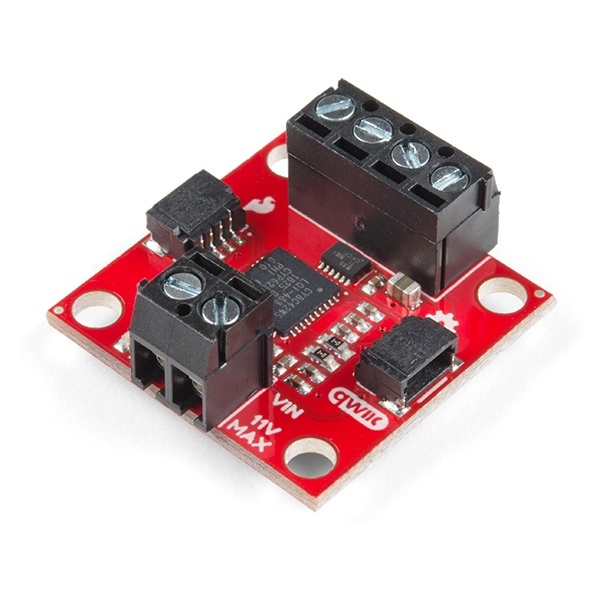

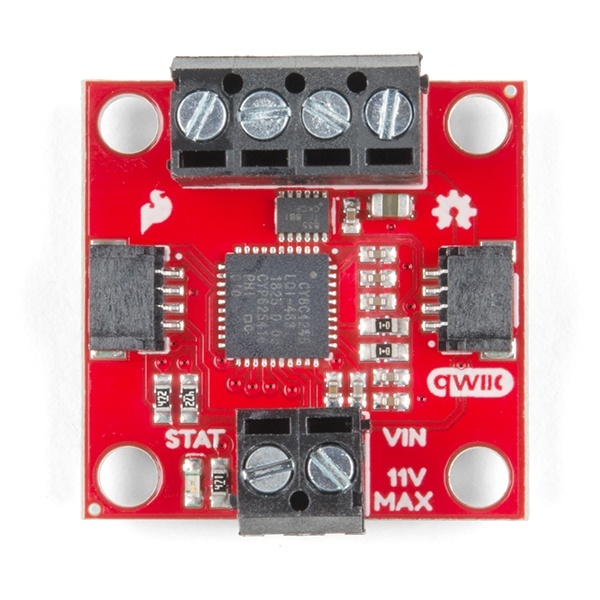

SparkFun Qwiicモータードライバボード【ROB-15451】

の概要

SparkFun Qwiic モーター ドライバーは、シリアル制御モーター ドライバー (SCMD) の優れた機能をすべて小型化し、プラグ アンド プレイ機能用の Qwiic ポートを追加しました。SCMD と同じ 4245 PSOC と 2 チャンネル モーター ポートを備えた SparkFun Qwiic モーター ドライバーは、I2C 経由で通信するように設計されており、次のロボット プロジェクトのセットアップを可能な限り迅速かつ簡単に行うことができます。モーターと電源の接続には便利な Qwiic システムとネジ端子を使用しているため、システムの他の部分に接続する際にはんだ付けは必要ありません。

チャンネルあたり 1.2A の定常状態ドライブ (ピーク 1.5A) と 127 レベルの DC ドライブ強度を備えたこの小さな Qwiic ボードは、小型 DC モーター ドライバーのニーズに最適です。 Qwiic モーター ドライバーは 3.3V ロジック デバイスなので、5V にインターフェイスするにはロジック レベル コンバーターを使用する必要があります。

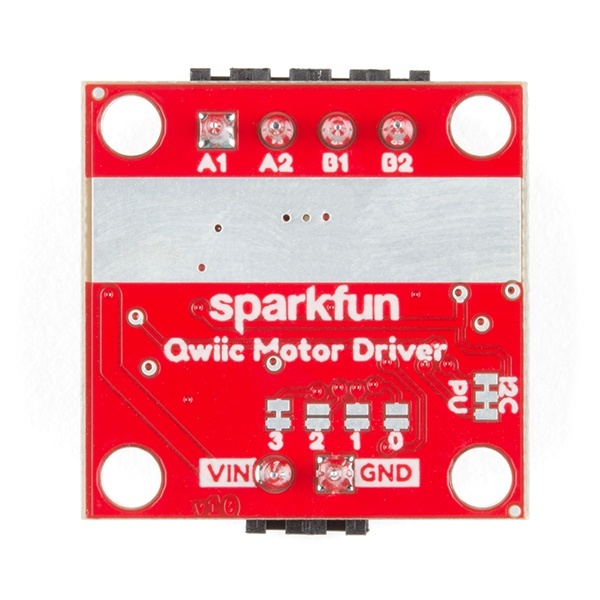

Qwiic モーター ドライバーの I2C アドレスは 0x5D で、ジャンパーで 0x58、0x59、0x5A、0x5B、... 0x63 に選択できます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、間違って接続することがなくなります。

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレス デバイスから選択したものを使用してカスタム デザインを製造し、わずか数週間で納品できます。

Qwiic モーター ドライバー接続ガイドの使用を開始する

●機能

・1 チャネルあたり 1.5 A のピーク ドライブ、1.2 A の定常状態
・12V の絶対最大定格で 3 ～ 11 ボルト で動作
・3.3Vデフォルトの VCC とロジック
・127 レベルの DC ドライブ強度。
・I2C または TTL UART 信号で制御可能
・モーターごとに方向反転可能
・グローバル ドライブ イネーブル
・露出した小型ヒートシンク形状
・複数の I2C アドレス、デフォルトの UART ボーが使用可能
・調整可能な I2C アドレス: 0x5D デフォルト
・2x Qwiic コネクタ

●ドキュメント

・回路図
・Eagle ファイル
・ボード寸法
・接続ガイド
・Arduino ライブラリ
・Python モジュール
・Github ハードウェア リポジトリ
