ROB-16836
SparkFun ProDriver ステッピングモータードライバボード(TC78H670FTG)
マルツコード：
M2238-936
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/02 13:09 現在）

納期：
30営業日程度
数量
1個以上
￥3,857.00
(税込￥4,242.00)
20個以上
￥3,665.00
(税込￥4,031.00)
50個以上
￥3,472.00
(税込￥3,819.00)
100個以上
￥3,279.00
(税込￥3,606.00)

こちらからもご購入いただけます

バッグ
1 個以上
¥4,227.06
(税込 ¥4,649.76)
確認する

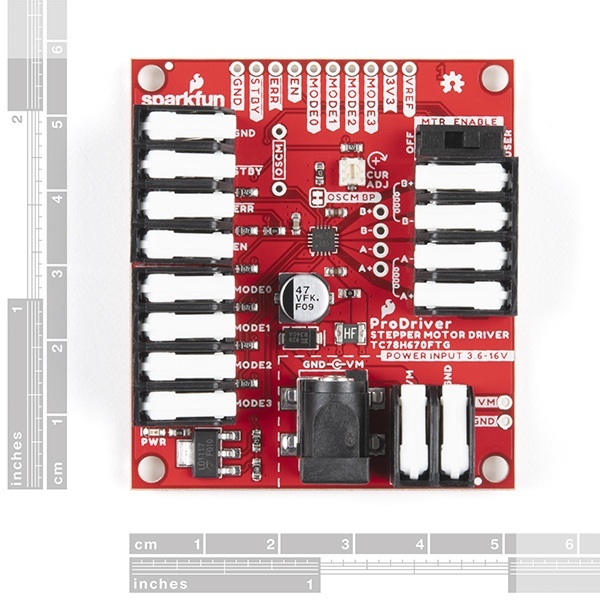

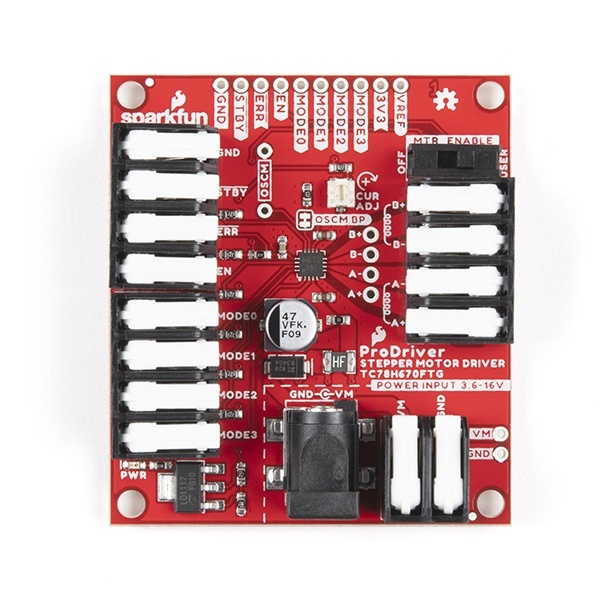

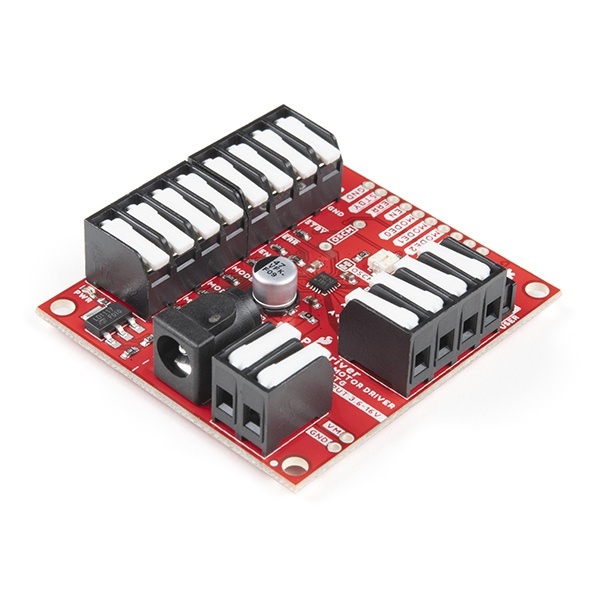

SparkFun ProDriver ステッピングモータードライバボード(TC78H670FTG)【ROB-16836】

の概要

SparkFun ProDriver を使用すると、東芝の TC78H670FTG バイポーラ ステッピング モーター ドライバーを使用した開発を簡単に開始できます。ラッチ ターミナルにより、提供されるすべての機能にハンダ付けなしで即座に接続できます。10 個の例を含む広範な Arduino ライブラリを使用すると、この精密で小型のパッケージ サイズのモーター ドライバー IC の多くの機能をすぐに探索できます。

高解像度の制御 (ステップの 1/128 まで) に加えて、ProDriver は従来のクロックイン ステッピングまたはシリアル コマンドで制御できます。両方の方法は Arduino ライブラリで示されています。シリアル コマンド方式は、ステッピング中に各コイルの位相、トルク、電流制限、混合減衰比をユーザーが正確に制御できるという点で特にユニークです。ほとんどのステッピング モーター ドライバー IC では、外部トリムポットを使用して電流制限を設定する必要がありますが、ProDriver を使用すると、シリアル コマンドを使用してこれを正確に調整できます。

SparkFun ProDriver ガイドを使い始める

●機能

・Toshiba TC78H670FTG クロックインおよびシリアル制御バイポーラ ステッピング モーター ドライバー
・プラグ アンド プレイ アクセス用のラッチ端子 (はんだ付けは不要)
・フル、ハーフ、クォーター、1/8、1/16、1/32、1/64、1/128 ステップ操作が可能
・電源動作電圧: 3.6 V ～ 16.0 V
・出力電流定格: 2.0 A (最大)
・オンボード PTC による追加の過電流保護
・マルチ エラー検出機能 (サーマル シャットダウン (TSD)、過電流 (ISD)、モーター負荷オープン (OPD)、低電圧ロックアウト（UVLO））
・オプションの底面ヒートシンク用の露出銅
・10 個の例を含む広範な Arduino ライブラリのサポート！

在庫状況：営業所に在庫はございません。
