SEN-14571
SparkFun 3軸磁力計ブレークアウトボード(MLX90393、Qwiic)
マルツコード：
M2238-999
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/03 03:53 現在）

納期：
30営業日程度
数量
1個以上
￥3,604.00
(税込￥3,964.00)
20個以上
￥3,424.00
(税込￥3,766.00)
50個以上
￥3,244.00
(税込￥3,568.00)
100個以上
￥3,064.00
(税込￥3,370.00)

こちらからもご購入いただけます

バルク
1 個以上
¥3,676.48
(税込 ¥4,044.12)
確認する

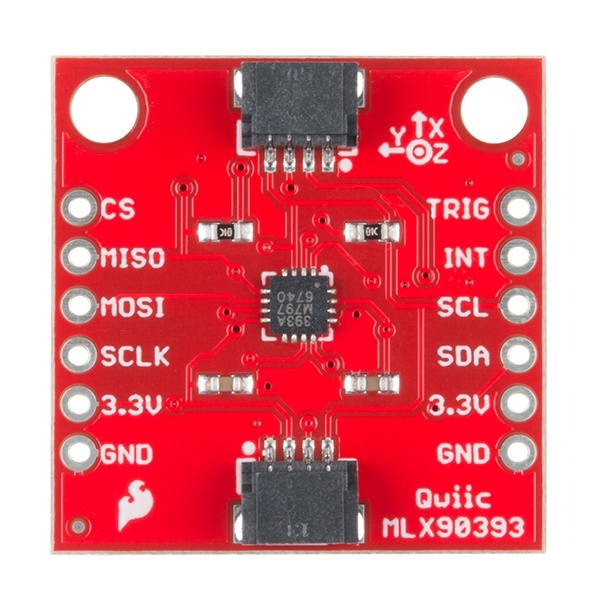

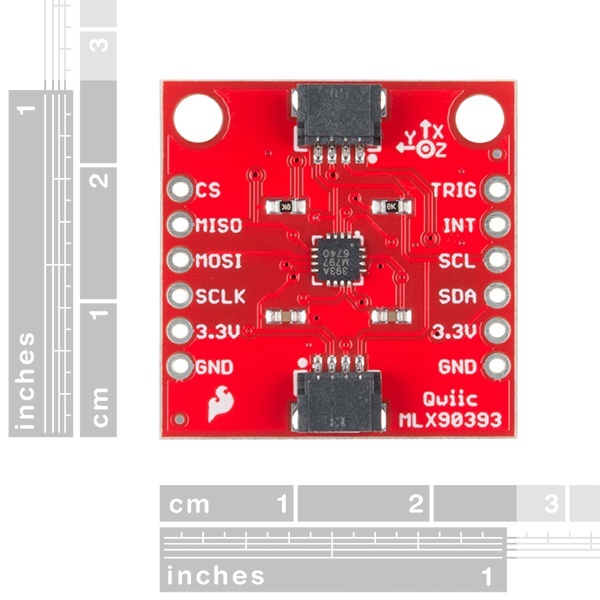

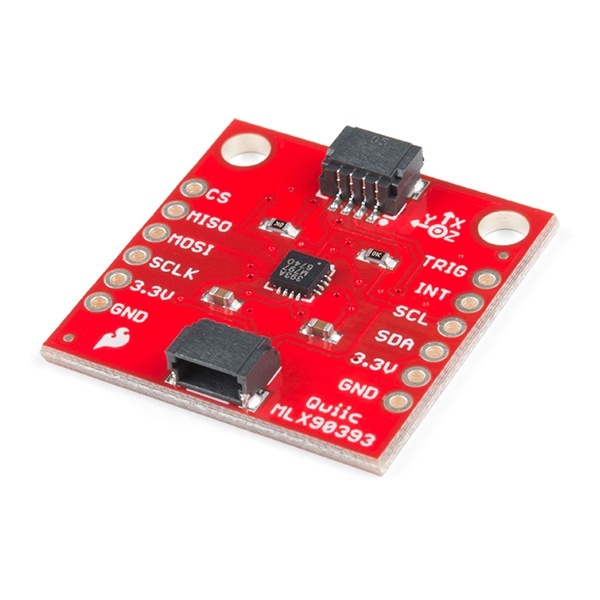

SparkFun 3軸磁力計ブレークアウトボード(MLX90393、Qwiic)【SEN-14571】

の概要

優れた磁力計を使い始める時が来ました。使いやすいブレイクアウト ボードに載せるよりも良い方法があるでしょうか? SparkFun MLX90393 磁力計ブレイクアウトは、非常に小さな磁場を感知できる 3 軸磁気センサー ボードで、より大きな磁場 (近くの磁石など) で飽和しているときにも期待どおりに動作します。 MLX90393 ブレイクアウトはコンパス センサーとして使用できますが、非接触コントローラー、磁気インペラー付きフロー メーター、またはリニア アクチュエータ位置センサーとしても機能します。読み取りをさらに簡単にするために、すべての通信は、便利な Qwiic システムを使用して、I2C 経由でのみ実行されます。ただし、ブレッドボードを使用する場合に備えて、0.1 インチ間隔のピンも用意しています。

MLX90393 は、100μA で 2.2V ～ 3.6V の動作電圧範囲で 0.161μT の分解能を備えています。このブレークアウトには、ボードの背面にジャンパー パッドが 2 つ装備されており、I2C アドレスを変更できるセットと、ブレークアウトを SPI モードにできるセット (I2C が好みでない場合) があります。

注: MLX90393 の I2C アドレスは 0x0C で、ジャンパーで 0x0D、0x0E、または 0x0F に選択できます。単一のバスで複数の MLX90393 センサーと通信するには、マルチプレクサ/Mux が必要です。複数の MLX90393 センサーを使用する必要がある場合は、Qwiic Mux Breakout の使用を検討してください。

SparkFun Qwiic 接続システムは、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

MLX90393 磁力計ブレイクアウト ガイドを使い始める

●特長

・動作電圧: 2.2V ～ 3.6V
・消費電流: 100μA (標準)
・動作温度: -20℃ ～ 85℃
・分解能: 0.161μT
・最大フルスケール分解能: 44,000μT
・I2C アドレス: 0xC0
・2 つの Qwiic 接続ポート
