SEN-15570
Himax CMOSイメージングカメラ(HM01B0)
マルツコード：
M2239-045
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/03 20:10 現在）

納期：
30営業日程度
数量
1個以上
￥2,265.00
(税込￥2,491.00)
20個以上
￥2,124.00
(税込￥2,336.00)
50個以上
￥2,012.00
(税込￥2,213.00)
100個以上
￥1,900.00
(税込￥2,090.00)

こちらからもご購入いただけます

バルク
1 個以上
¥2,071.77
(税込 ¥2,278.94)
確認する

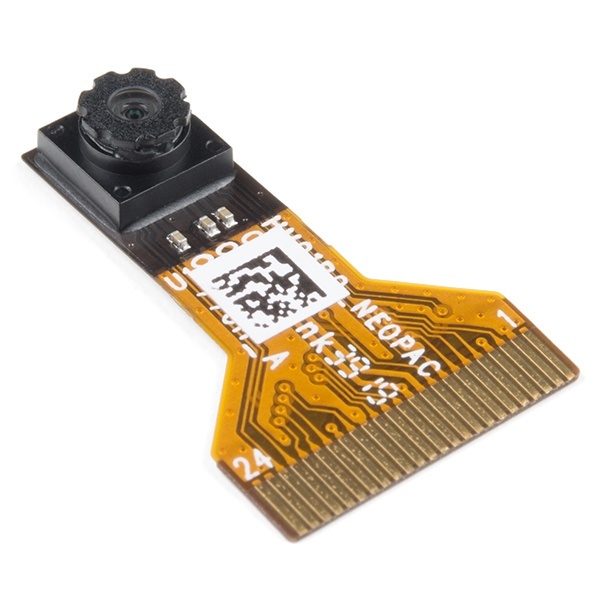

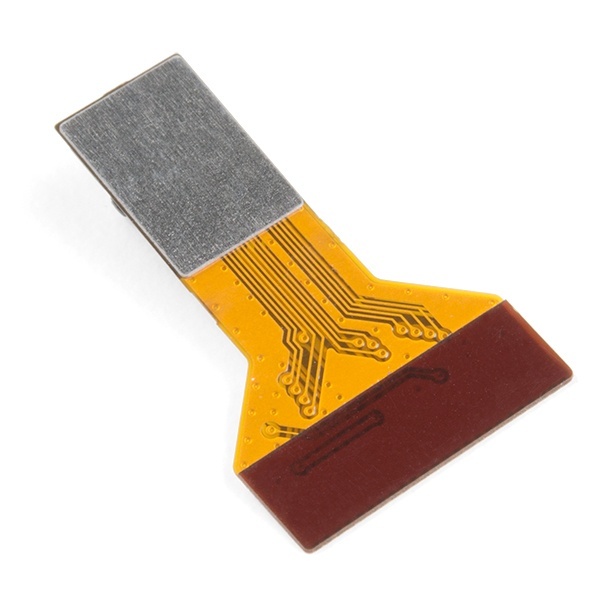

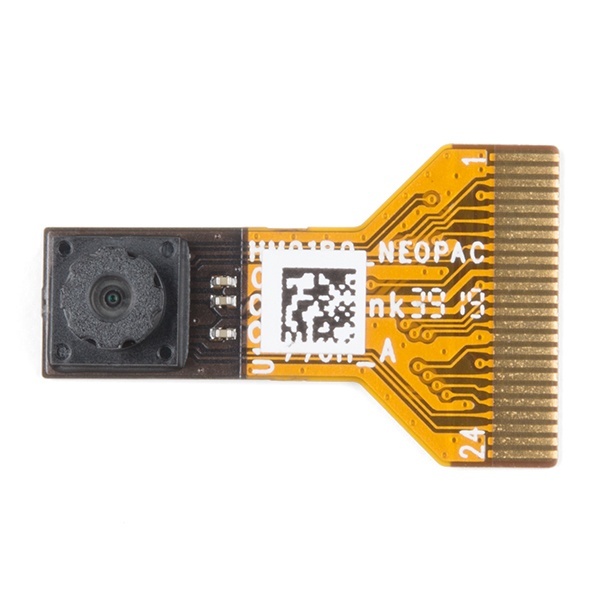

Himax CMOSイメージングカメラ(HM01B0)【SEN-15570】

の概要

Himax Imaging の HM01B0 は、ジェスチャー、インテリジェントな周囲光と近接検知、追跡、物体識別などのコンピューター ビジョン アプリケーション用の「常時オン」カメラの統合を可能にする超低消費電力 CMOS モノクロ画像センサーです。このセンサーにより、QVGA 30FPS で 2mW 未満の非常に低い電力を消費します。この低消費電力およびビジョン アプリケーション カメラには、次の製品に搭載されているカメラ コネクタに接続するリボン ケーブルが付属しています:

  • MicroMod 機械学習キャリア ボード
  • Artemis 開発キット
  • Edge 開発ボード - Apollo3 Blue

HM01B0 は 320 x 320 ピクセルの解像度を備え、最大フレーム レート 60FPS で読み出せる 320 x 240 ウィンドウ モードと、最大フレーム レート 120FPS の 2×2 モノクロ ビニング モードをサポートしています。ビデオ データは、フレームおよびライン同期をサポートする、構成可能な 1 ビット、4 ビット、または 8 ビットのインターフェイスを介して転送されます。センサーには、ブラック レベル キャリブレーション回路、自動露出およびゲイン制御ループ、割り込み出力付きの自己発振器およびモーション検出回路が統合されており、ホストの計算とセンサーへのコマンドを削減してシステムの電力消費を最適化します。

●機能

イメージ センサー

  • 常時オンのビジョン デバイスおよびアプリケーション向けに設計された超低電力イメージ センサー (ULPIS)
  • 高感度 3.6μ BrightSenseTM ピクセル テクノロジー
  • QVGA ウィンドウ、垂直反転、水平ミラー読み出しをサポートする 320 x 320 アクティブ ピクセル解像度
  • プログラム可能なブラック レベル キャリブレーション ターゲット、フレーム サイズ、フレーム レート、露出、アナログ ゲイン (最大 8 倍)、デジタル ゲイン (最大 4 倍)
  • 50/60Hz のちらつき回避をサポートする自動露出およびゲイン制御ループ
  • ビデオ フレームおよびラインを備えた柔軟な 1 ビット、4 ビット、8 ビットのビデオ データ インターフェイス同期
  • プログラム可能な ROI と検出しきい値を備えたモーション検出回路、割り込みとして機能するデジタル出力
  • オンチップ自己発振器
  • レジスタ アクセス用の I2C 2 線シリアル インターフェイス
  • 薄型モジュール設計向けの高 CRA

センサー パラメーター

  • アクティブ ピクセル アレイ 320 x 320
  • ピクセル サイズ 3.6 μm x 3.6 μm
  • フル イメージ領域 1152 μm x 1152 μm
  • 対角 (光学フォーマット) 1.63 mm (1/11 インチ)
  • スキャン モード: プログレッシブ
  • シャッター タイプ: 電子ローリング シャッター
  • フレーム レート 最大 51 fps @ 320 x 320、60 fps @ 320 x 240 (QVGA)
  • CRA (最大) 30℃

センサー仕様

  • 電源電圧: アナログ - 2.8 V、デジタル - 1.5V (内部 LDO: 1.5V - 2.8V)、I/O - 1.5 - 2.8V
  • 入力基準クロック: 3 - 50 MHz
  • シリアル インターフェイス (I2C): 2 線式、最大 400 KHz
  • ビデオ データ インターフェイス: フレーム/ライン SYNC 付き 1b、4b、8b
  • 出力クロック レート最大: 1 ビットの場合は 50 MHz、4 ビットの場合は 12.5 MHz、8 ビットの場合は 6.25 MHz
  • 推定。消費電力（5pF 負荷の IO を含む）:
    • QVGA 60FPS（標準）<4 mW
    • QVGA 30FPS（標準）<2 mW
