SEN-15805
SparkFun 高精度温度センサーブレークアウトボード(TMP117、Qwiic)
マルツコード：
M2239-049
品質ランク：
M1
  • ROHSアイコン
自社在庫数：
0個
（ 2025/05/02 14:54 現在）

納期：
30営業日程度
数量
1個以上
￥2,762.00
(税込￥3,038.00)
20個以上
￥2,624.00
(税込￥2,886.00)
50個以上
￥2,486.00
(税込￥2,734.00)
100個以上
￥2,348.00
(税込￥2,582.00)

こちらからもご購入いただけます

バルク
1 個以上
¥3,144.71
(税込 ¥3,459.18)
確認する

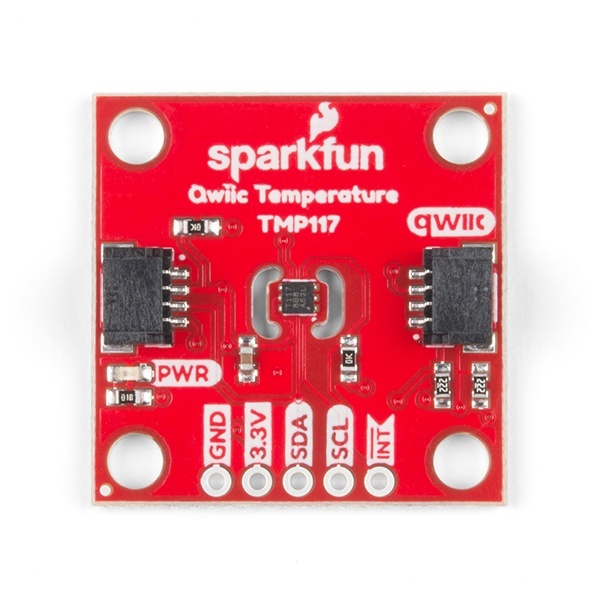

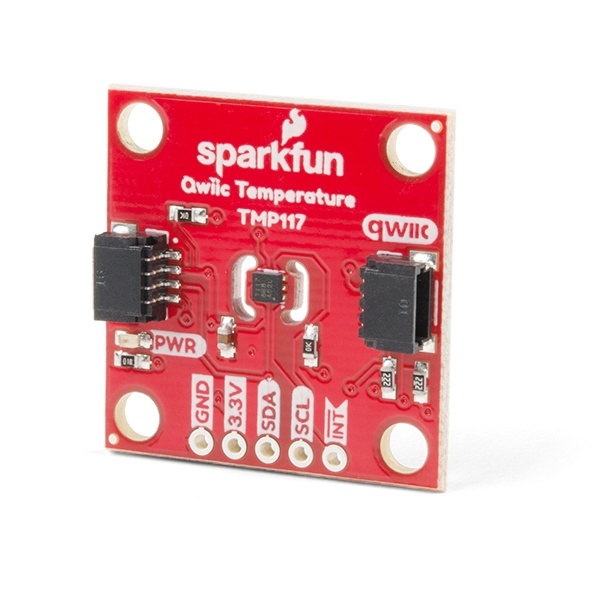

SparkFun 高精度温度センサーブレークアウトボード(TMP117、Qwiic)【SEN-15805】

の概要

SparkFun Qwiic TMP117 ブレイクアウトは、I2C インターフェイスを備えた高精度温度センサーです。-20℃ ～ +50℃ の温度範囲で、校正なしで ±0.1℃ の高精度の温度測定値を出力します。最大範囲は -55℃ ～ 150℃ です。SparkFun 高精度温度センサーは消費電力が非常に低く、自己発熱による測定精度への影響を最小限に抑えます。便利な Qwiic システムを使用すると、システムの他の部分に接続する際にはんだ付けは必要ありません。ただし、ブレッドボードを使用したい場合に備えて、0.1 インチ間隔のピンも用意しています。

SparkFun 高精度温度センサーには、プログラム可能な温度制限と、システム補正用のデジタル オフセットも含まれています。TMP102 は 0.0625℃ の分解能で温度を読み取ることができ、最大 0.5℃ の精度がありますが、オンボードの TMP117 はより正確であるだけでなく、16 ビットの分解能で 0.0078℃ です。

このブレークアウトをさらに使いやすくするために、Qwiic で使い始めるのに役立つ Arduino ライブラリを作成しました。詳細については、上の ドキュメント タブを確認してください。

href="https://www.sparkfun.com/qwiic">SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により接続ミスが防止されます。

TMP117 高精度温度センサーは、OpenLog Artemis データロガー システムを使用して、自動的に検出、スキャン、構成、およびログに記録することもできます。プログラミング、はんだ付け、セットアップは必要ありません!

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスから選択したカスタムデザインを、わずか数週間でお届けできます。

SparkFun 高精度 TMP117 フックアップ ガイドを使い始める

●機能

  • I2C インターフェイスを使用 (Qwiic 対応)

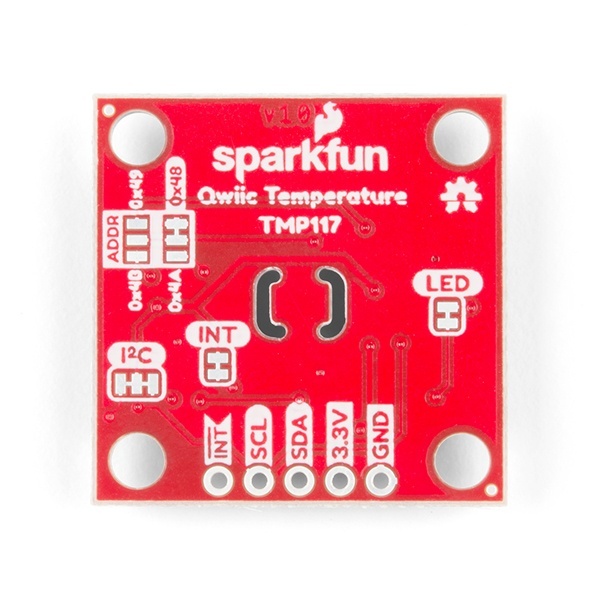

  • 選択可能な 4 つのアドレス
    • 0x48 (デフォルト)、0x49、0x4A、 0x4B
  • 16 ビットの分解能、0.0078℃
  • 高精度のデジタル温度センサー
    • ±0.1℃ (最大) ?20℃ ～ 50℃
    • ±0.15℃ (最大) ?40℃ ～ 70℃
    • ±0.2℃ (最大) ?40℃ ～ 100℃
    • ±0.25℃ (最大) ?55℃ ～ 125℃
    • ±0.3℃ (最大) ?55℃ ～ 150℃
  • 動作温度範囲
    • -55℃ ～ +150℃
  • 動作電圧範囲
    • 1.8V ～ 5.5V
    • Qwiic を使用する場合は、通常 3.3Vケーブル
  • 低消費電力
    • 3.5μA (1Hz 変換サイクル)
    • 150nA (シャットダウン電流)
  • プログラム可能な動作モード
    • 連続、ワンショット、シャットダウン
  • プログラム可能な温度アラート制限
  • ノイズ低減のための選択可能な平均化
  • システム補正のためのデジタルオフセット
  • NIST トレーサビリティ

●ドキュメント
