SEN-16294

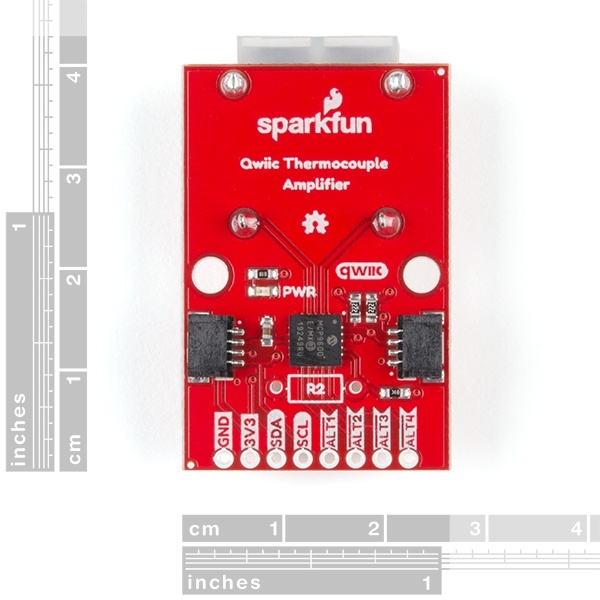

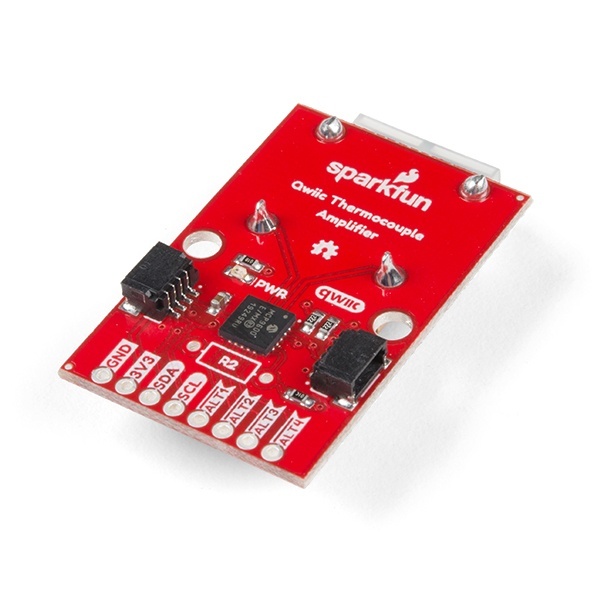

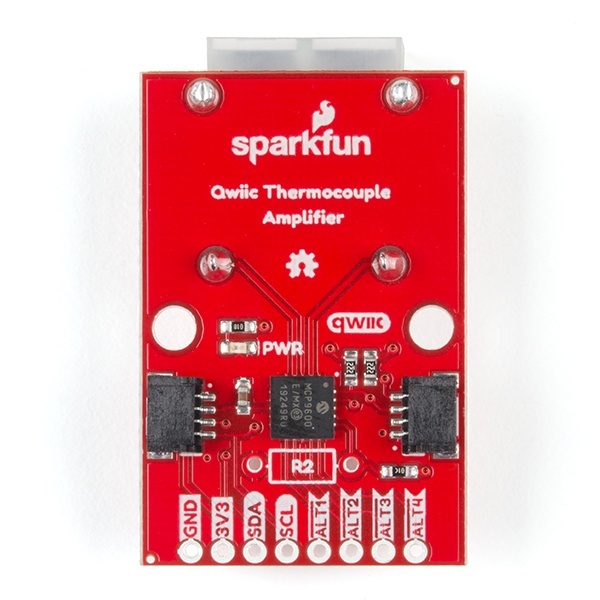

SparkFun Qwiic熱電対アンプブレークアウトボード(MCP9600、PCCコネクタ)
マルツコード：
M2239-055
品質ランク：
M1
自社在庫数：
0個
（ 2025/05/08 16:23 現在）

納期：
30営業日程度
数量
1個以上
￥11,734.00
(税込￥12,907.00)
10個以上
￥11,148.00
(税込￥12,262.00)
30個以上
￥10,796.00
(税込￥11,875.00)
50個以上
￥10,209.00
(税込￥11,229.00)

SparkFun Qwiic熱電対アンプブレークアウトボード(MCP9600、PCCコネクタ)【SEN-16294】

の概要

MCP9600 ブレイクアウトは、Qwiic システムを介してアクセスされる I2C インターフェイスを備えた高精度の熱電対アンプです。チップ内には 2 つの温度センサーがあり、1 つは熱電対自体 (ホット ジャンクション) 用、もう 1 つはチップ自体 (コールド ジャンクション) 用です。その結果、MCP9600 は周囲温度と測定対象の温度の両方を読み取ることができます。MCP9600 は、0.0625℃ の分解能と ±1.5℃ (最悪の場合) の精度で両方を実行できます。MCP9600 熱電対アンプは、Sparkfun社の多くの Qwiic 互換ボードの 1 つです。プラグを差し込むだけで使用できます。はんだ付けは不要で、SDA と SCL の区別も不要で、電圧調整や変換も不要です。

このバージョンのボードには、K タイプ熱電対を受け入れるための PCC コネクタが装備されています。これにより、クロックポットの温度測定から裏庭の誘導加熱炉の温度確認まで、さまざまなアプリケーションに最適です。

さらに、MCP9600 には設定可能な 4 つのオンボード温度アラートがあります。I2C 経由でセンサーを常にポーリングする代わりに、温度が特定の値に達したときに割り込みをトリガーするように温度制限を設定できます。これにより、マイクロコントローラーと I2C バスをより重要な作業に使用できます。また、電力を節約するために、MCP9600 を別の動作モードに設定することもできます。センサーはバースト モードをサポートしており、指定された数のサンプルを取得して結果を返し、スリープ状態になります。この低電力モードにより、MCP9600 はポータブル アプリケーションに最適です。

すぐに使い始められるように、Arduino ライブラリを作成しました。ライブラリは、Arduino ライブラリ マネージャーで「SparkFun MCP9600」を検索してダウンロードするか、GitHub リポジトリを .zip ファイルとして取得してそこからインストールできます。

SparkFun Qwiic Connect System は、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。

MCP9600 Qwiic サーモカップル アンプは、OpenLog Artemis データロガー システムを使用して自動的に検出、スキャン、構成、ログに記録することもできます。プログラミング、はんだ付け、セットアップは必要ありません!

カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレスデバイスから選択したカスタムデザインを、わずか数週間でお届けできます。

Qwiic サーモカップルアンプを使い始める

●機能

・温度範囲 -200℃ ～ 1350℃
・オンボード温度アラート 4 つ
・分解能 0.0625℃
・K タイプ用 PCC コネクタ熱電対
・可変 I2C アドレス用 ADDR ジャンパー (デフォルト アドレスは 0x60)
・2x Qwiic コネクタ

●ドキュメント

・回路図
・Eagle ファイル
・接続ガイド
・データシート (MCP9600)
・Qwiic 情報ページ
・Arduino ライブラリ
・GitHub ハードウェア リポジトリ
