SEN-16466

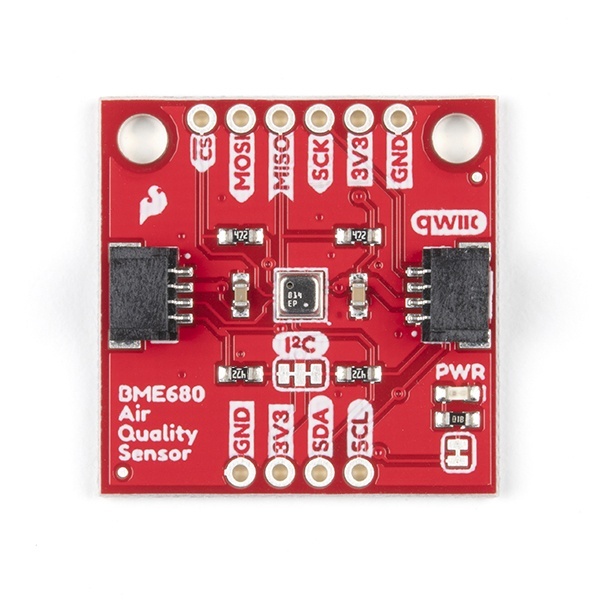

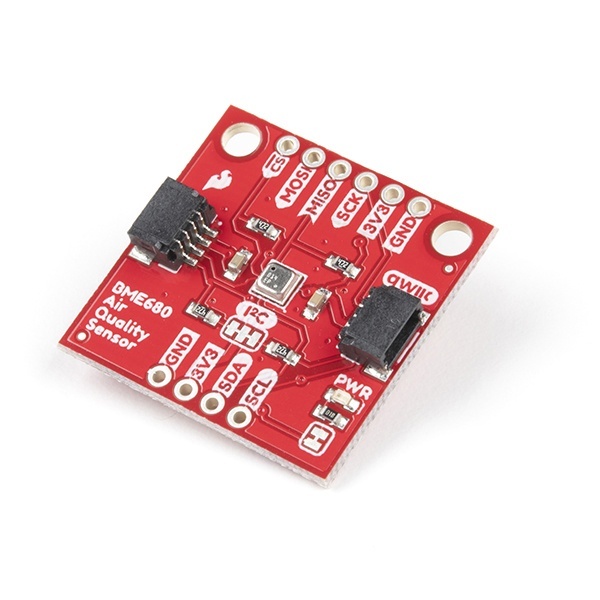

環境センサーブレークアウトボード(BME680 Qwiic)
マルツコード:
M2239-067
品質ランク:
M1
自社在庫数:
0個
2025/07/13 16:09 現在)

納期:
30営業日程度
数量
1個以上
¥5,943.00
(税込¥6,537.00)
20個以上
¥5,646.00
(税込¥6,210.00)
50個以上
¥5,349.00
(税込¥5,883.00)
100個以上
¥5,052.00
(税込¥5,557.00)

環境センサーブレークアウトボード(BME680 Qwiic)【SEN-16466】

の概要

SparkFun BME680 環境センサーは、ガスセンサーと温度、湿度、気圧の感知機能を組み合わせたブレークアウトで、完全な環境センサーを 1 つのパッケージにまとめています。BME680 のガスセンサーは、さまざまな揮発性有機化合物 (略して VOC) を検出して、室内の空気の質を監視できます。正確な温度、湿度、気圧と組み合わせると、BME680 は 1 インチ x 1 インチのブレークアウトで完全に独立した環境センサーとして機能します。

センサーは、I2C または SPI のいずれかを介して通信します。 Qwiic システムには I2C ピンが分離されているため、システムの他の部分に接続する際にはんだ付けは必要ありませんが、ご希望の場合は、I2C ピンと SPI ピンの両方を標準の 0.1 インチ間隔のピンに分離することもできます。

注: BME680 から実際の室内空気質 (IAQ) を取得するのは難しい場合があります。BME680 を使用して正確な IAQ 測定を行う場合は、Bosch の BSEC ソフトウェア を使用することをお勧めします。より直接的なセンサーが必要な場合は、CCS811 と BME280 を併用する SparkFun 環境センサー コンボ をお勧めします。


SparkFun Qwiic 接続システムは、I2C センサー、アクチュエーター、シールド、ケーブルのエコシステムであり、プロトタイピングを高速化し、エラーの発生を抑えます。すべての Qwiic 対応ボードは、共通の 1 mm ピッチ、4 ピン JST コネクタを使用します。これにより、必要な PCB スペースが削減され、極性接続により、接続ミスを防ぐことができます。


カスタム ボードが必要ですか? このコンポーネントは、SparkFun の A La Carte ボード ビルダーで見つかります。このコンポーネントと、その他の数百のセンサー、アクチュエーター、ワイヤレス デバイスから選択したものを使用してカスタム デザインを製造し、わずか数週間で納品できます。

SparkFun BME680 環境センサー ガイドの使用を開始する

●機能

  • I2C インターフェイスを使用 (Qwiic 対応)
    • I2C アドレス: 0x77 (デフォルト) または 0x76
    • 2x Qwiicコネクタ
  • 動作電圧範囲
    • 1.71V - 3.6V
    • Qwiic ケーブルを使用する場合、通常は 3.3V
  • 相対湿度
    • 動作範囲: 0% ~ 100%
    • 絶対精度: ±3%RH
    • 分解能: ±0.008%RH
  • 温度
    • 動作範囲: -40℃ ~ +85 ℃
    • 絶対精度: ±0.5℃ ~ ±1.0℃
    • 分解能: 0.01℃
  • 圧力
    • 動作範囲: 300hPa ~ 1100hPa
    • 相対精度: ±12Pa (25℃ ~ 40℃ @ 一定) RH)
    • 絶対精度: ±60Pa (0℃ ~ 65℃)
    • 分解能: 0.18PA、最高オーバーサンプリング
  • ガス
    • ガスセンサー抵抗の分解能: 0.05% ~ 0.11%
  • 標準消費電流 (モードとアクティブセンサーによって異なります)
    • 2.1μA ~ 18mA
    • 0.15 μA (スリープモード)
