SEN-17059
プラチナRTDセンサー(PT100)
マルツコード:
M2239-113
品質ランク:
M1
  • ROHSアイコン
自社在庫数:
0個
2025/05/07 04:26 現在)

納期:
30営業日程度
数量
1個以上
¥4,153.00
(税込¥4,568.00)
20個以上
¥3,894.00
(税込¥4,283.00)
50個以上
¥3,689.00
(税込¥4,057.00)
100個以上
¥3,484.00
(税込¥3,832.00)

こちらからもご購入いただけます

バルク
1 個以上
¥5,037.65
(税込 ¥5,541.41)

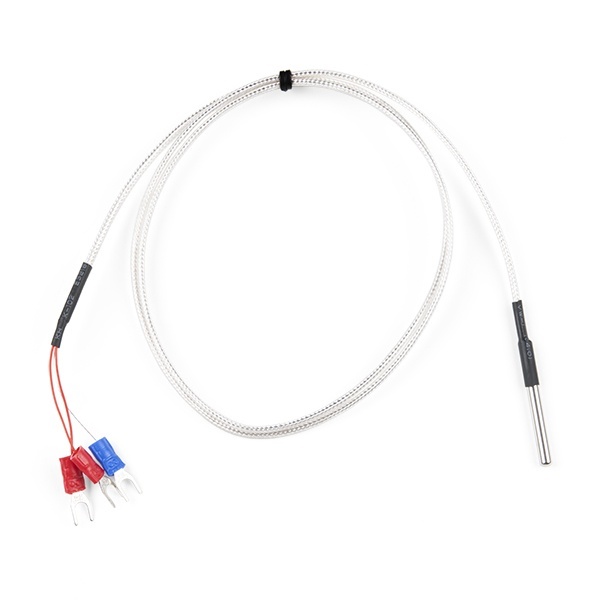

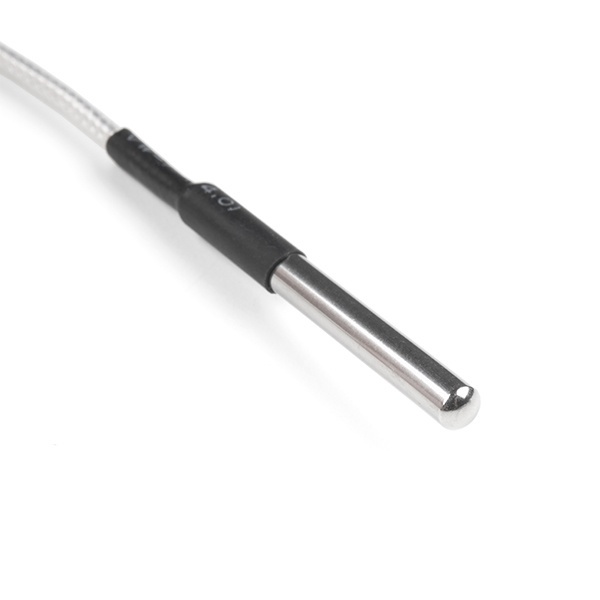

プラチナRTDセンサー(PT100)【SEN-17059】

の概要

PT100 はプラチナ RTD (抵抗温度検出器) で、抵抗は 0℃ で 100Ω ですが、温度によって変化します。-200℃ ~ 600℃ の温度範囲での用途に適していますが、-50℃ ~ +250℃ の範囲でより一般的に使用されます。

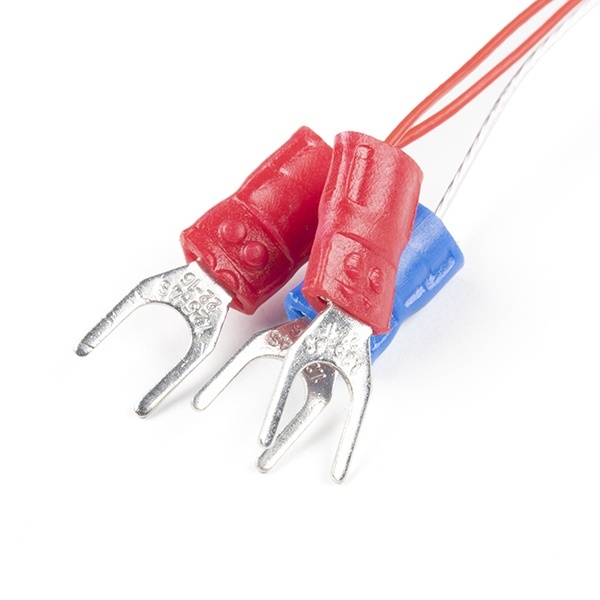

このセンサーを Qwiic PT100 ADC で使用するには、赤いワイヤーを端子 3 と 4 に接続してください。白いワイヤーを端子 2 に接続します。Qwiic PT100 PCB の背面にある A パッドと B パッドを短絡します。ADS122C04 ライブラリ内の Example4-3-Wire を必ず使用してください。

PT100 センサーはどのように機能しますか? 4 線式センサーでは、赤いワイヤーが抵抗器の一方の端に接続され、白いワイヤーがもう一方の端に接続されます。 3 線式の場合、同じ方式が使用されます。2 本の赤を一方の端に、1 本の白をもう一方の端に接続します。DMM を使用すると、赤い線間に約 1 オーム、赤と白の間に約 100 オームが表示されます。

●特長

・0℃ での公称抵抗 100Ω
・温度係数 (0℃ ~ 100℃): 3.85 - 10-3 K-1
・DIN EN 60751 に対する許容クラス: A、B
・動作温度範囲: -50℃ ~ 550℃
・測定電流 (DC) 25℃: 1mA
・最大許容ピーク電流 (DC) 25℃: 3mA
・絶縁抵抗: > 10MΩ
・0℃での自己発熱: <0.5 K / mW
